汽车覆盖件冲压成型模具结构设计

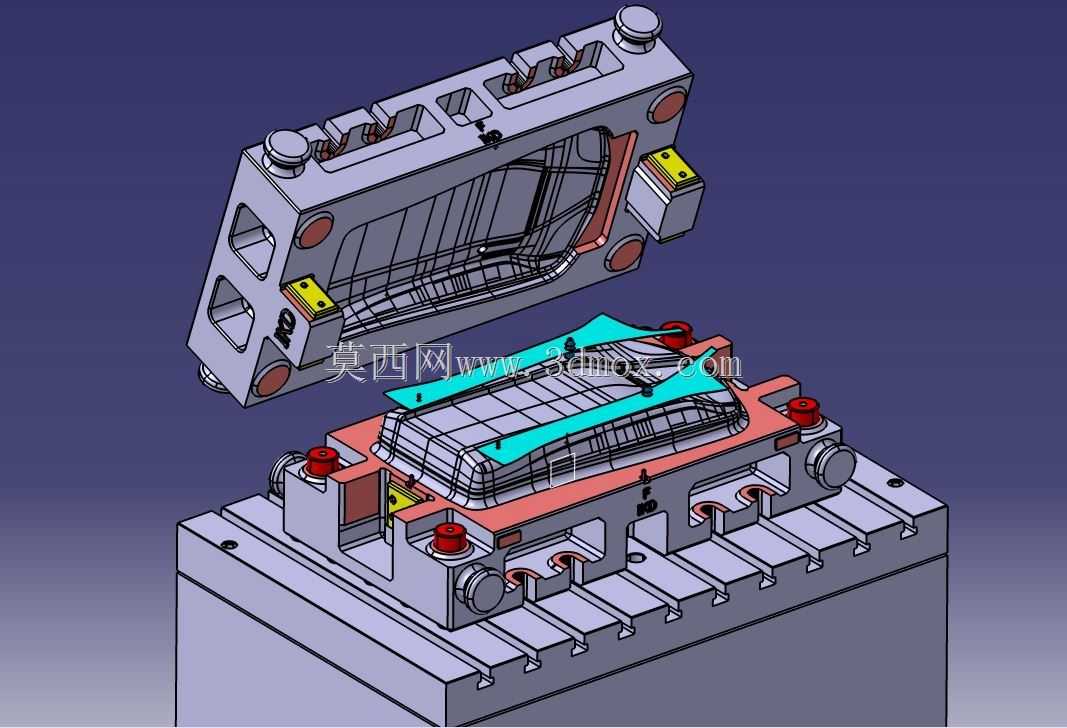

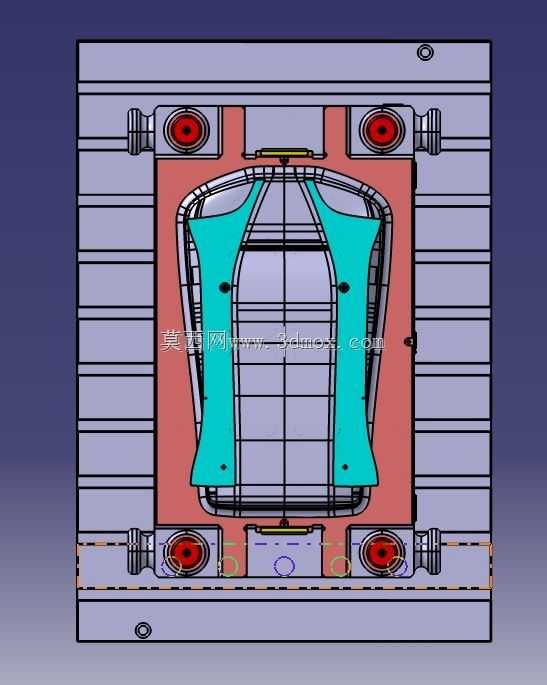

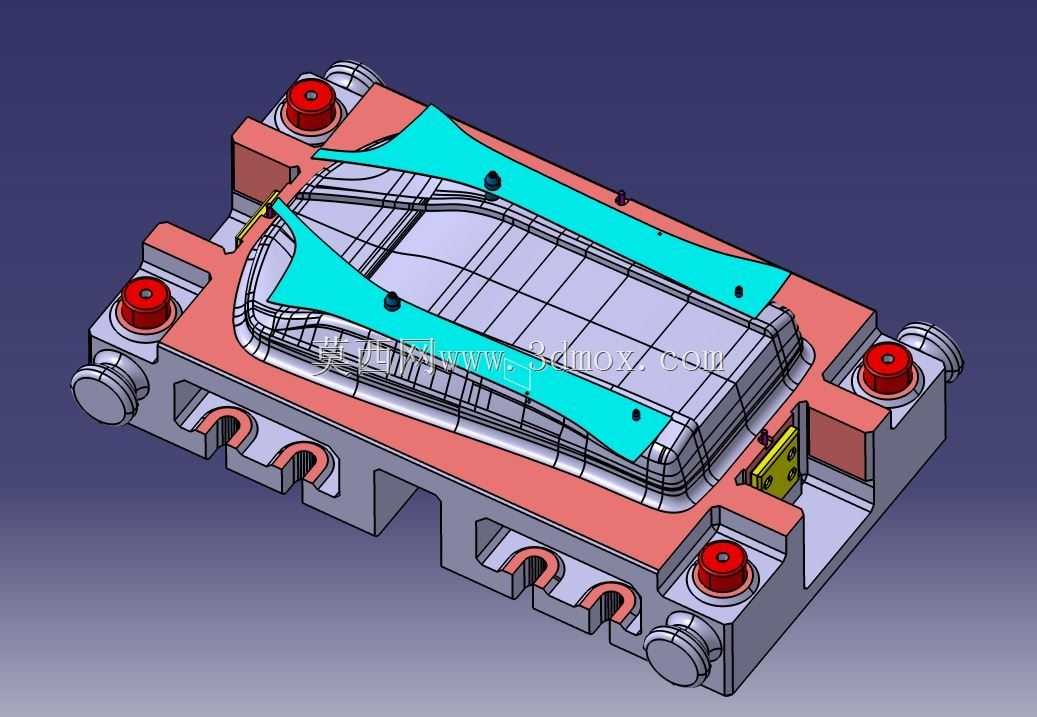

　　这套模具针对汽车外覆盖件的冲压成型工序开发，主要应用于乘用车车身大型覆盖件的冷冲压生产环节，适配大吨位机械式压力机的安装接口，可完成带复杂曲面特征的薄板件拉延成型作业。整套模具采用上下模分体式结构，上模部分集成压料芯与成型凸模，下模设置对应凹模型腔与定位机构，合模行程中可通过周边布置的等高套筒与导柱导套实现精准对位，避免合模过程中出现型腔错位导致的零件拉伤、起皱缺陷。从结构布局来看，模具周向均匀布置了红色聚氨酯弹性压料元件，可在拉延初始阶段对板料边缘施加稳定的压边力，控制板料流动速度，针对覆盖件曲面落差较大的区域，专门设置了分段式压料镶块，可根据不同区域的材料流动特性调整压料力分布，减少成型过程中出现的局部开裂、回弹超差问题。

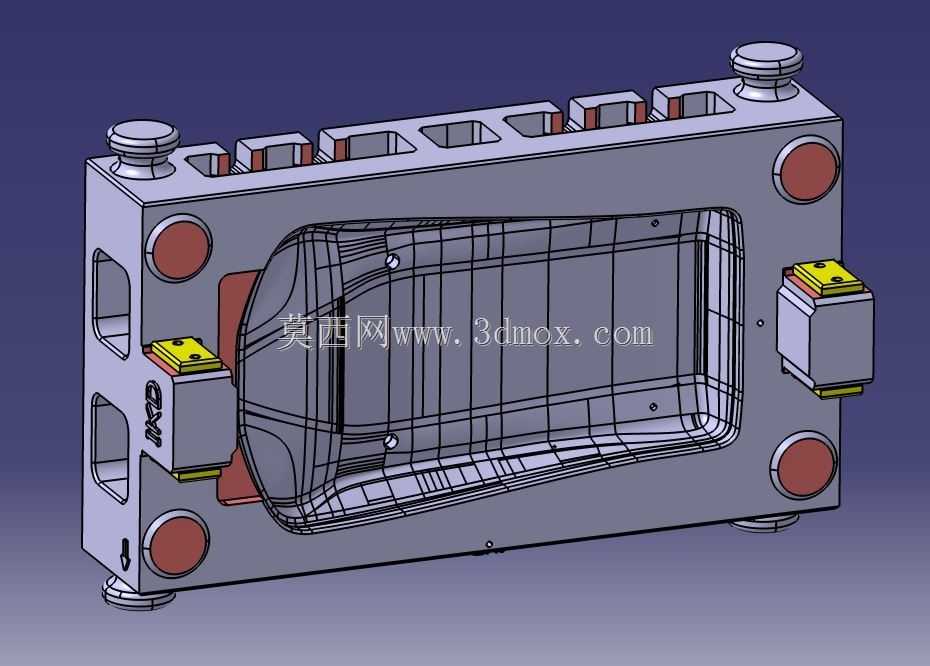

　　模具侧面设置的黄色限位块为合模硬限位，可在模具到达下死点时承受部分成型压力，避免弹性元件过载失效，同时限制上下模的最小合模间隙，保证成型零件的壁厚均匀性。模具的安装边界完全适配常规宽台面压力机的T型槽布局，上下模座均设置了标准化的起重吊耳与快速夹紧槽，可满足生产现场快速换模的作业需求，模座本体采用高强度铸铁铸造，经过时效处理消除内应力，避免长期冲压作业中出现模座变形导致的精度衰减。在成型工作区域，针对零件的翻边、整形特征，模具集成了局部侧推成型机构，可在主成型行程完成后通过斜楔驱动侧滑块完成侧向特征的成型，无需额外增加后续工序，有效缩减零件的生产工序流程，降低单件制造成本。模具的导向系统采用可拆卸式导柱导套结构，

　　导套内部设置自润滑衬套，长期运行无需频繁加注润滑脂，可减少生产现场的维护工作量，导柱端部设置了导入锥度，换模合模时可实现自动导正，避免硬碰撞损坏导向部件。从实际生产应用角度，这套模具可适配0.7-1.2mm厚度的冷轧汽车钢板成型作业，成型过程中通过模面排气孔的合理布置，可避免板料与模面之间形成密闭气腔导致的零件表面凹痕，模面表面经过淬火处理后抛光至镜面粗糙度，可有效降低板料流动过程中的摩擦阻力，提升成型零件的表面质量，减少后续抛光打磨的工作量。模具的废料排出通道沿下模周向布置，成型过程中产生的工艺废料可沿斜面滑出模具工作区域，无需人工频繁清理废料，可适配自动化冲压生产线的连续作业需求，配合机械手的取件定位点设置，

　　可实现整线的自动化上下料作业，单批次生产节拍可稳定保持在每分钟8-12件。在设计过程中，模面的工艺补充面经过多轮成型仿真验证，针对材料流入量较大的区域设置了拉延筋结构，通过调整拉延筋的高度与圆角参数，精准控制不同方向的材料进料阻力，保证成型后零件的应力分布均匀，减少下线后的回弹变形量，确保零件后续焊接装配时的匹配精度。模具的所有成型镶块均采用标准化快换结构，当局部模面出现磨损或拉伤时，可单独拆卸对应镶块进行修复或更换，无需对整套模具进行大面积拆装修复，大幅缩短模具的停机维护时间，提升生产稼动率。上下模座的加工基准统一设置在模座侧面的基准孔位，所有镶块、导向部件、限位部件的加工均以同一基准为参照，可保证模具多次拆装后的重复定位精度，避免反复修模导致的精度损失。针对成型过程中可能出现的板料定位偏差问题，下模表面设置了多个可调式定位块，可根据板料的实际下料尺寸调整定位位置，兼容一定范围内的板料尺寸公差，减少因板料下料偏差导致的成型废品率。
