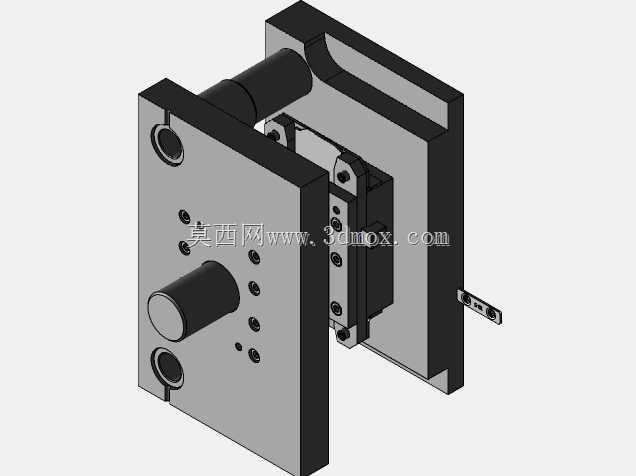

追逐成型切割顺序动作印章工装结构

　　在连续冲压产线的工位排布逻辑里，这类顺序动作印章结构常被集成在多工位级进模的末端工位，解决带料连续送进过程中，多工序动作按固定时序触发的互锁需求，避免不同工序动作撞刀、带料拉扯变形的问题。很多一线做冲压模结构设计的工程师都遇到过类似场景：带料经过冲孔、折弯、成型工位后，需要在最后一步完成产品标识压印，同时触发切断刀把成品从料带上分离，要是两个动作的时序差控制不好，要么印章压印位置偏移，要么切断刀提前动作扯坏成型好的产品型面，这套顺序动作结构就是专门针对这类痛点做的机械互锁设计。从结构逻辑上看，整套动作的触发完全靠机械结构的行程差实现，不需要额外加电磁阀或者传感器做时序控制，靠斜楔与滑块的配合面行程差，就能实现追逐、成型、压印、

　　切割四个动作按固定顺序依次触发：当上模随冲床滑块下行时，最先接触的是追逐定位块，先把带料的定位销孔精准套入定位销，消除送料步距带来的累积误差，这一步的行程预留了2mm的超程量，就算冲床下死点有轻微波动，也能保证定位完全卡入带料定位孔，不会出现定位不到位的情况。定位完成后上模继续下行，成型镶块开始接触带料，把产品的最后一道折弯边压到位，这部分的成型面做了0.1mm的预压量，抵消钣金材料折弯后的回弹量，成型镶块的安装座做了腰型孔调节结构，现场调模的时候可以根据实际料厚、材料回弹数据微调成型压入深度，不用重新拆换镶块，能节省不少现场调模的时间。等成型镶块完全压死到下死点前3mm行程位置，印章安装滑块才会在斜楔的推动下水平伸出，

　　把预设的标识压印到产品的指定平面位置，印章的固定座做了快换结构，换不同产品标识的时候只需要松开侧面的紧定螺丝就能更换印章头，不用拆整套滑块结构。压印动作完成的同时，切断刀的驱动块才接触到下模的刀座滑块，等上模走到下死点的瞬间，切断刀刚好把成品从料带上切下来，整套动作的时序完全靠各个驱动块的高度差、斜面起始位置来控制，没有电气元件参与，就算车间出现气源波动、电气信号干扰的情况，也不会出现动作乱序的问题，稳定性比靠电气控制时序的结构高很多。从安装边界来看，整套结构的安装基面和常规级进模的模架安装尺寸完全兼容，整体闭合高度控制在180mm，适配市面上大部分25t-63t吨位的开式冲床安装，安装孔位的间距按照标准模架的孔距设计，

　　不需要对现有模架做二次加工就能直接装模使用。结构的所有滑动配合面都设计了自润滑石墨铜套，日常生产的时候不需要频繁加注润滑油，能减少维护工作量，同时避免油污沾到冲压件表面影响后续的表面处理工序。在实际生产场景里，这类顺序动作结构不光能用在印章压印和切断的工位，只要是需要在一个冲床行程内完成多个按固定时序触发的直线动作，都可以参考这套结构的行程差设计逻辑，调整各个斜楔的角度、驱动块的高度差，就能适配不同动作顺序、不同行程需求的工位，比如多工位打凸、侧冲孔、叠压等工序都能套用这个结构原理，相比采用多套独立驱动结构的设计，能减少模架的整体占用空间，降低模具的制造成本，同时减少故障点。设计的时候特意把所有易损件都做成了快换结构，比如切断刀、成型镶块、印章固定座这些容易磨损的部件，都采用了挂台固定加螺丝锁紧的方式，现场生产过程中如果出现部件磨损，不需要把整套模具从冲床上拆下来，只要松开对应的锁紧螺丝就能在机更换易损件，能大幅减少停机维护的时间，适配大批量连续生产的产线需求。另外结构的复位采用矩形弹簧配合复位杆的设计，弹簧的预压量按照每个滑块的复位阻力做了匹配计算，不会出现弹簧力不够导致滑块复位不到位，带料送进的时候撞坏模具部件的问题，同时在每个滑块的行程终点都设计了硬限位块，就算弹簧出现断裂失效的情况，滑块也不会脱出模架，避免生产安全事故。
