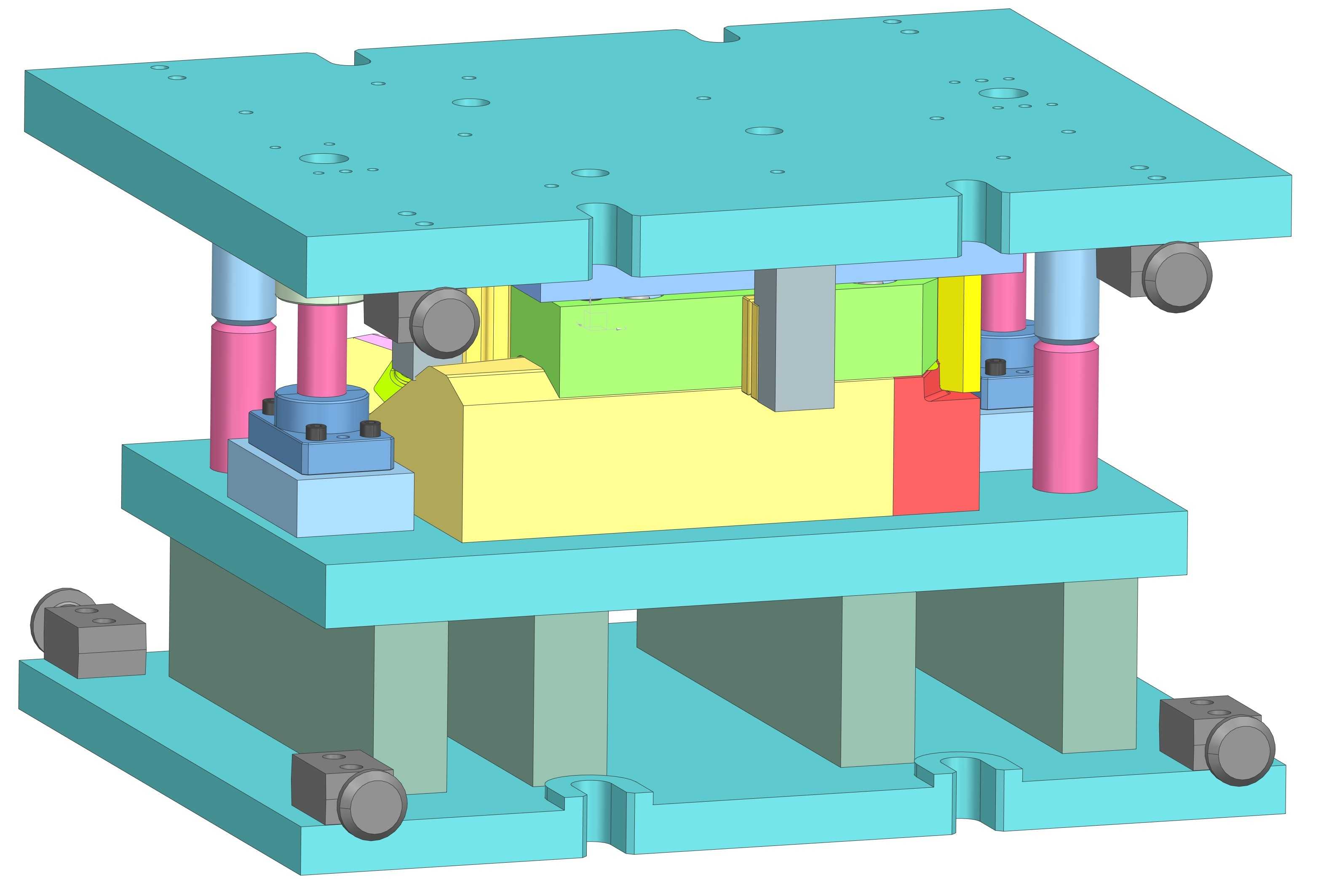

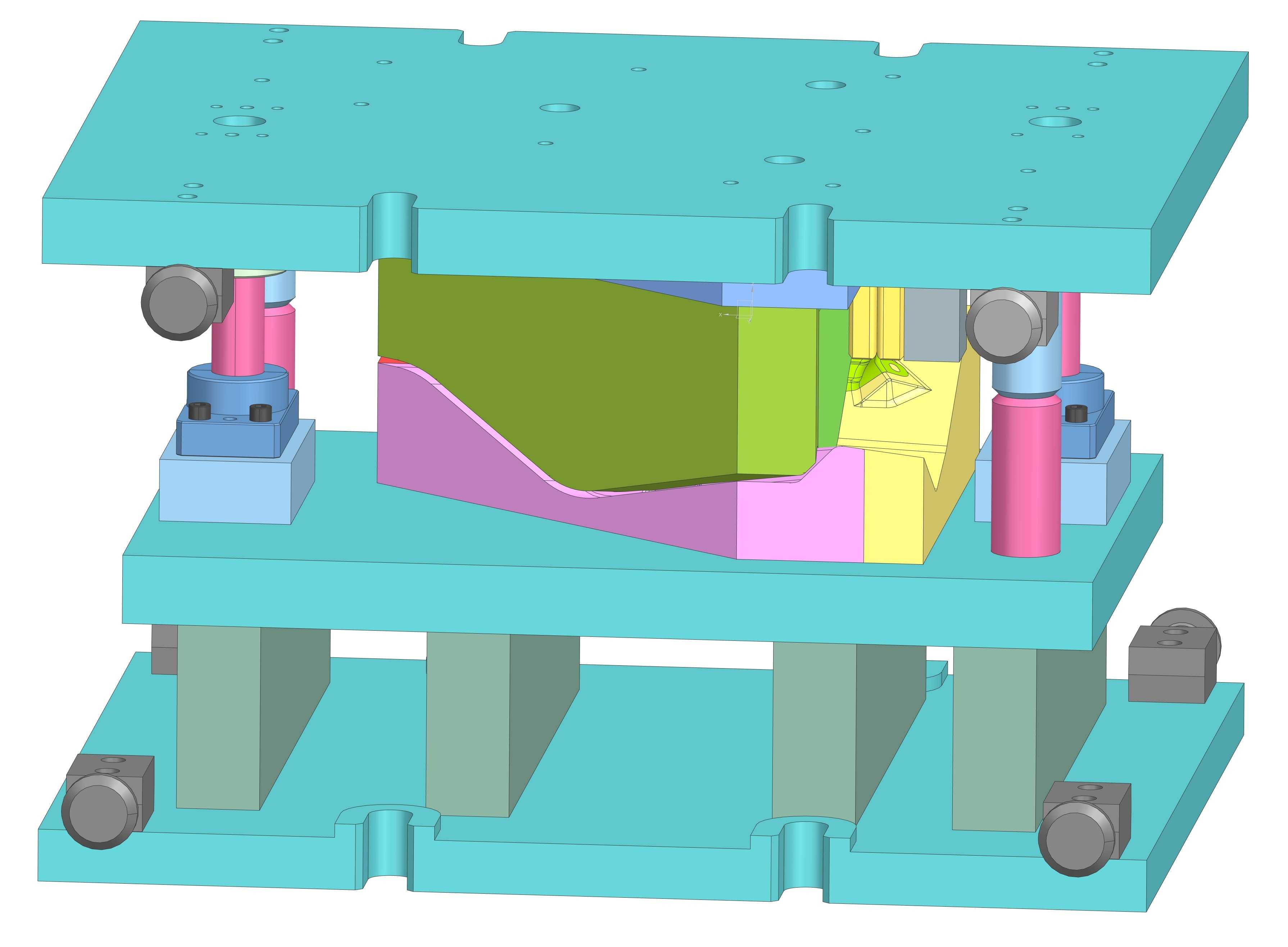

汽车钣金件OP30弯曲冲压成型模具结构

　　这套弯曲成型冲压工装，主要服务于汽车车身覆盖件类钣金零件的序间成型工序，对应冲压生产线的第三十道工序工位，核心完成零件的多维度弯曲翻边成型作业，适配常规闭式单点机械压力机的安装接口，可直接纳入现有自动化冲压产线完成连续作业，无需额外改造设备台盘的安装接口。从实际产线应用场景来看，这类弯曲模多用于汽车结构类钣金件的成型中段工序，在完成前期落料、冲孔工序后，坯料通过机械手转序送入该模具工位，依靠上下模的合模作用力，将平板坯料沿预设的型面轮廓完成90度以内的多段弯曲成型，同时保证成型后零件的型面轮廓度、折弯角度公差控制在±0.1度范围内，避免后续焊接装配时出现匹配间隙超差的问题。模具的下模座采用整体式铸钢材质加工，

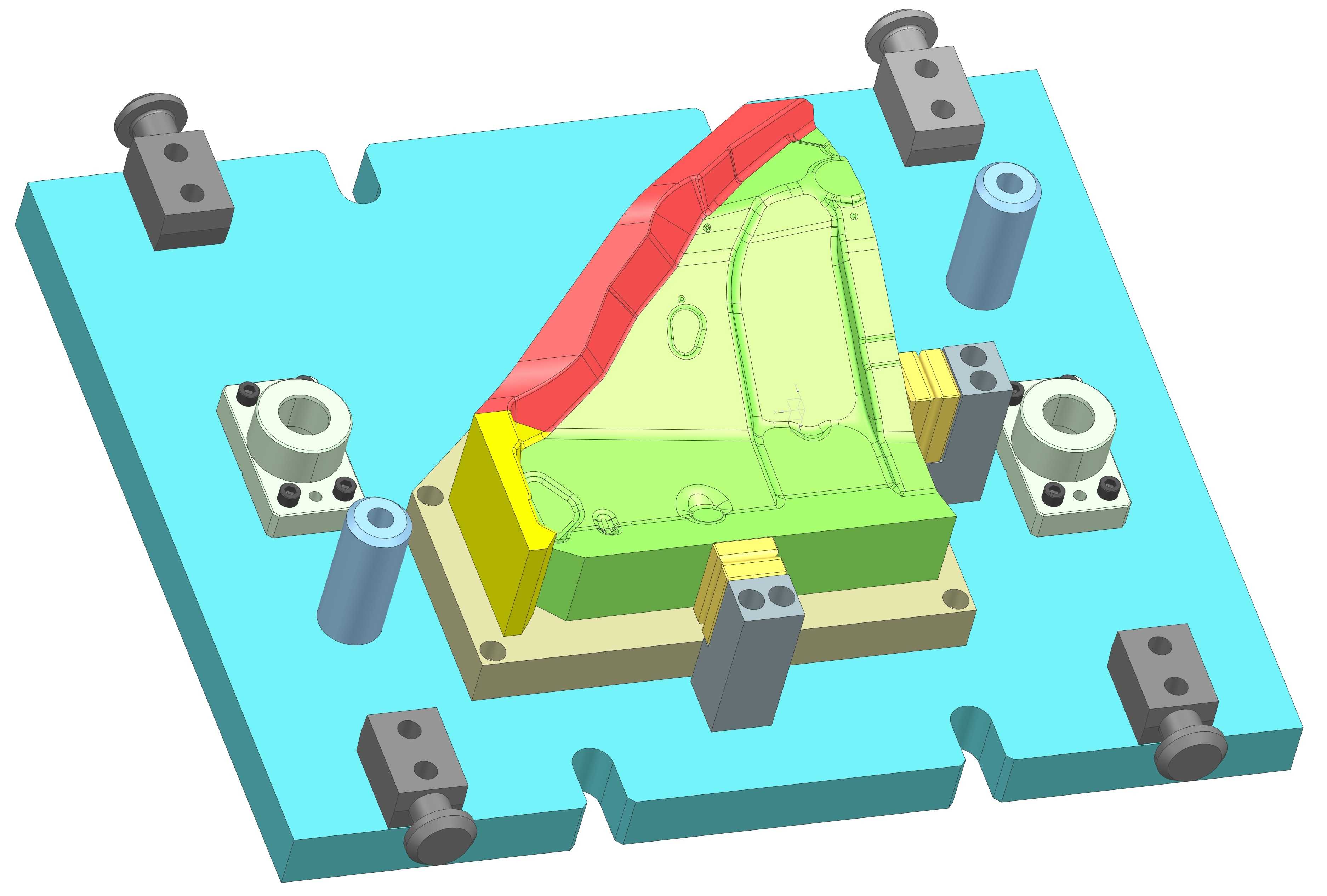

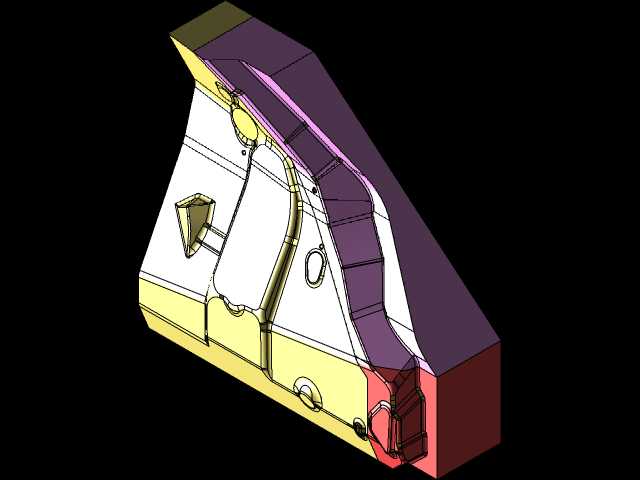

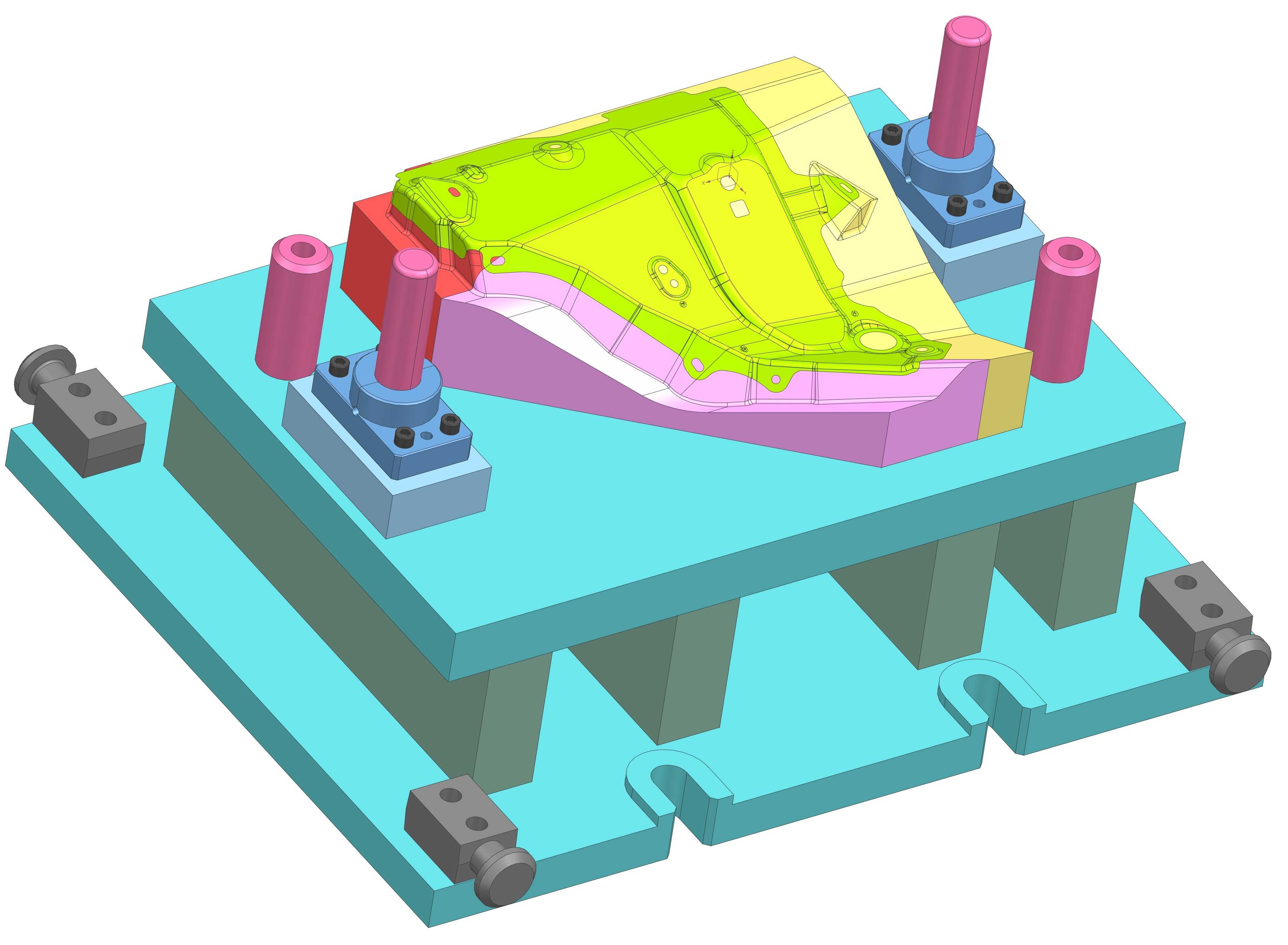

　　底部设置的等高垫块直接贴合压力机工作台面，四周配置的可调式定位块可快速完成模具在台盘上的找正固定，无需反复调整装夹位置，单套模具的换模调试时间可控制在20分钟以内，适配多品种小批量的柔性冲压生产需求。上模部分的成型凸模采用镶拼式结构设计，所有成型工作型面均经过淬火处理，表面硬度达到HRC58-62，可承受连续冲压过程中的坯料摩擦与冲击载荷，易磨损的折弯刃口位置单独设置可更换镶块，日常维护时仅需拆卸更换对应镶块即可，无需整体返修凸模本体，大幅降低后期运维成本。模具的导向系统采用四组独立导柱导套结构，导柱安装于下模座四角位置，导套配合压入上模座对应安装孔，合模过程中导柱先于成型零件接触导套完成导向，保证上下模的合模同轴度控制在0.

　　02mm以内，避免合模过程中出现型面错位啃伤的问题。坯料定位方面，下模型面周边设置了6个弹性定位销，坯料放置时依靠定位销完成周向定位，合模过程中定位销在弹簧作用下自动缩回下模本体内部，不会干涉零件的成型过程，开模后定位销自动弹出，方便机械手取件同时为下一次放料提供定位基准。压料系统采用独立的氮气弹簧提供压料力，上模下行过程中压料板先接触坯料表面，依靠氮气弹簧的预压力将坯料牢牢压紧在凸模型面上，避免弯曲过程中坯料出现窜动、起皱的问题，压料板的压料面型面与零件成型前的坯料型面完全贴合，保证压料力均匀分布在整个坯料表面，不会出现局部压痕影响零件外观质量。从安装边界尺寸来看，

　　这套模具的下模座外形尺寸适配台面尺寸为1200mm*800mm的常规压力机，闭合高度控制在450mm，符合多数通用机械压力机的闭合高度调节范围，上下模的模柄接口、压板槽位置均按照行业通用标准设计，可直接适配不同厂家的同吨位压力机安装，无需额外加工转接板。模具的顶出机构采用下置式弹性顶杆结构，开模过程中顶杆在弹簧作用下将成型完成的零件从下模型腔中顶出，顶出高度设置为30mm，刚好满足机械手取件的空间要求，顶杆的顶出力经过调校，不会顶伤零件表面，同时保证零件不会卡在型腔内造成取件故障。实际生产验证中，这套模具可适配厚度为0.8-1.2mm的冷轧钢板、镀锌钢板等常用汽车钣金材料，连续冲压节拍可达到12次/分钟，成型后的零件折弯半径均匀，无开裂、起皱、回弹超差等常见冲压缺陷，成型尺寸稳定性好，批量生产过程中零件的尺寸合格率可稳定保持在99.5%以上，完全满足汽车零部件批量生产的质量要求。设计过程中针对零件的回弹特性做了预补偿处理，折弯凸模的角度根据材料回弹率做了1-2度的预修正，保证成型后零件的折弯角度刚好落在设计公差范围内，无需后续人工校正工序，大幅提升生产效率。同时模具的所有紧固螺钉、销钉均采用标准件，备件采购方便，日常维护时可快速更换易损件，减少产线停机等待时间。
