金属板材冲孔冲压成型模具结构

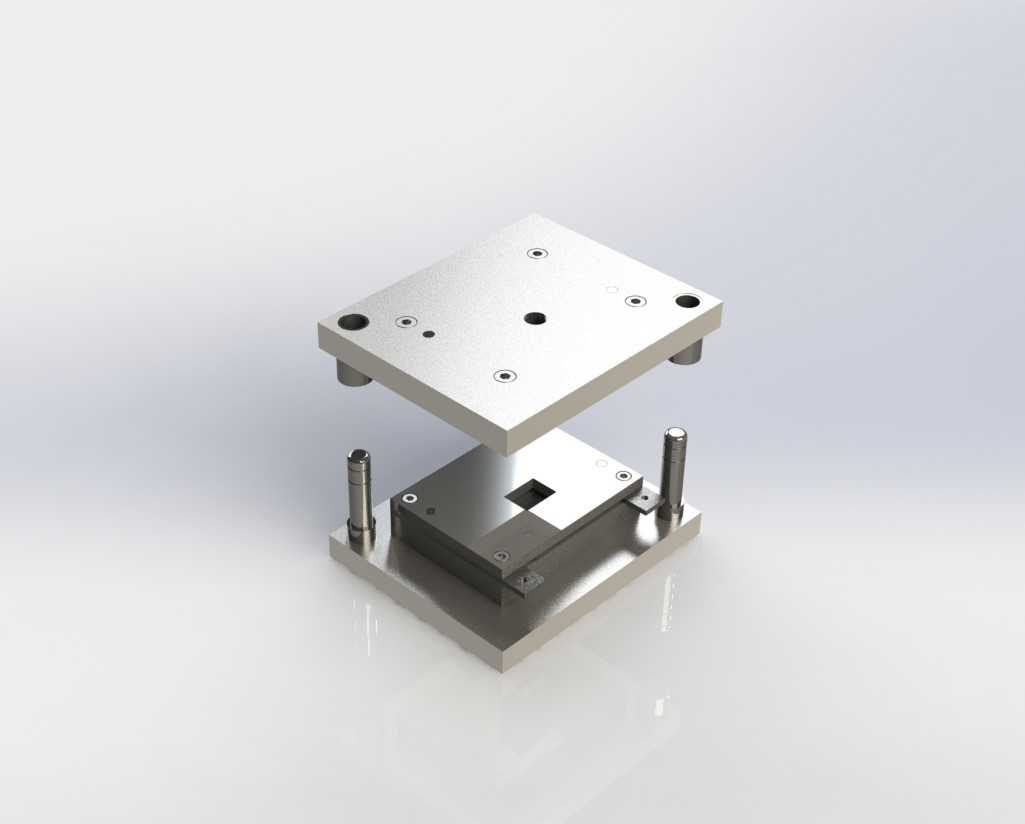

　　这套冲压工装的核心定位，是针对中小尺寸薄金属板件完成冲孔与局部成型工序，在车间现场通常直接挂载于开式机械压力机或小型液压机滑块上使用。从结构分层来看，整套模具沿用了最经典的后侧导柱模架布局，上下两块平行模座通过四根独立导向立柱完成开合导向，上模座随压力机滑块做垂直往复运动，下模座通过压板螺栓锁紧在压力机工作台面，导向副采用滑动导套配合，合模过程中上下模的对位公差可以稳定控制在0.02mm以内，完全能覆盖普通冷轧钢板、铝板、镀锌板的冲孔加工精度要求。

　　实际产线场景里，这类模具最常出现在汽车零部件冲压工段、家电五金钣金车间以及通用五金加工厂：汽车行业里用来加工支架小件上的安装孔、定位孔，家电行业用来处理机箱侧板、家电内胆的冲孔切边，小批量五金件生产时也可以通过更换凸凹模镶块快速切换加工孔型，不用整体重做模架，大幅压缩了工装换型的周期。

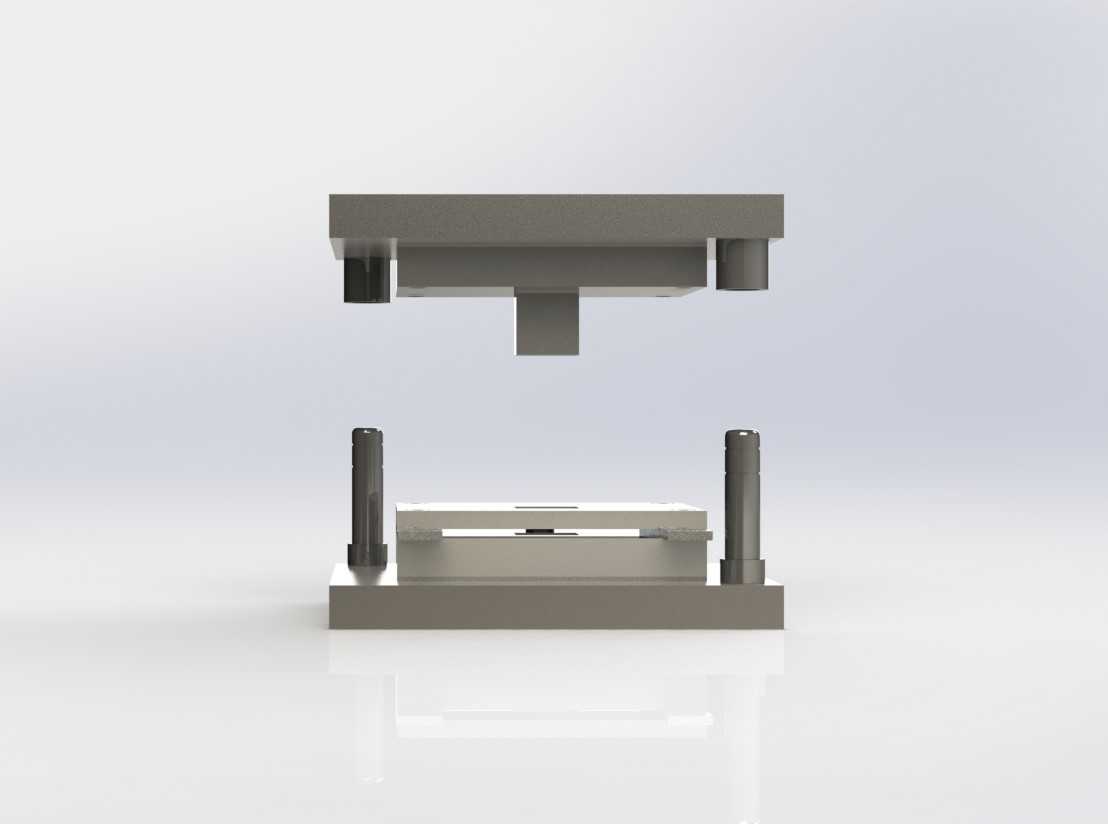

　　结构设计上，上模部分以矩形上模座为承载基体，模座表面预留了标准模柄安装位与压力机滑块T型槽对应的锁紧孔，冲头固定板内嵌在模座下方，冲孔凸模通过台阶挂台固定在固定板内，侧面搭配止转销防止凸模受侧向力发生转动；下模部分的凹模直接嵌入下模座的型腔内，凹模刃口周边预留了均匀的漏料间隙，冲裁下来的废料可以直接顺着凹模下方的漏料孔落入压力机工作台的落料通道，不需要额外人工清理废料。上下模合模时，导柱先于凸模进入导套完成预导向，待上下模面完全贴合时，凸模刚好穿透板料进入凹模刃口，一次行程就完成冲孔工序，开模后板料通过卸料板从凸模上脱出，操作人员即可取出成型工件。

　　从安装边界维度考量，这套模架的整体长宽尺寸适配市面主流63吨以内小型压力机的工作台安装范围，模座厚度经过校核，合模状态下的闭合高度落在压力机装模高度调节区间内，不需要额外加装垫板；导柱的伸出长度经过严格验算，开模到最大行程位置时导柱依然不会完全脱出导套，避免长期往复运动出现导向错位。模具工作区域的卸料弹性元件采用内置矩形弹簧布局，弹簧预压量按照板料厚度0.8到3mm的常规冲压范围设定，卸料力足够把抱紧在凸模上的板料平稳剥离，同时不会因为弹力过大压伤板料表面。

　　设计过程中刃口间隙的匹配是核心要点，针对不同抗拉强度的板材，凸凹模双边间隙按照板厚的10%到15%取值，冲裁软铝时间隙取偏小值，冲裁高强度冷轧钢时间隙适当放大，避免出现毛刺超标、刃口崩裂的问题。模座上所有的安装孔、销孔位置都符合标准模架的通用规范，后期维护时导套、导柱、弹簧、凸凹模这些易损件都可以直接采购标准件替换，不需要单件非标加工，日常维保成本很低。整套结构没有复杂的侧向抽芯或者联动机构，动作逻辑简单可靠，对操作工的调试技能要求不高，非常适合冲压件批量稳定生产，在中小吨位冲压设备上的适配性很强，既可以承担单工序冲孔作业，也可以作为连续模工位里的冲孔单元模块嵌入更长的冲压生产线中。
