国标三插交流电源适配连接插头结构

　　这款三极交流电源连接插头，主要面向消费类电子外置电源适配器的输入端供电连接场景，日常可见于笔记本电脑电源、桌面式显示器供电模块、小型工业外设外置电源的市电接入环节，承担市电回路与适配器内部整流变压模块的物理连接与电气导通作用，是民用及小型商用供电场景里用量极大的基础接插部件。

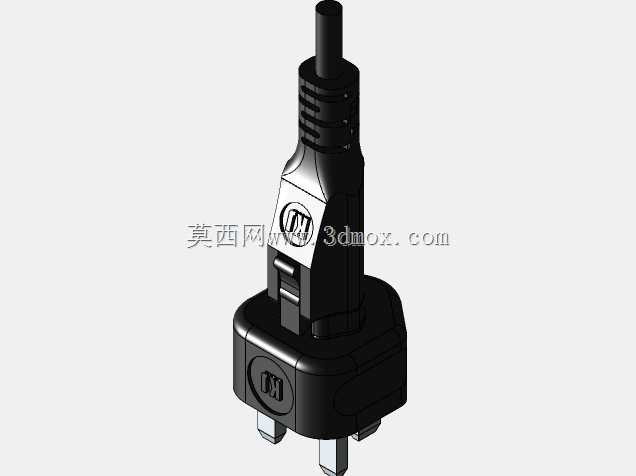

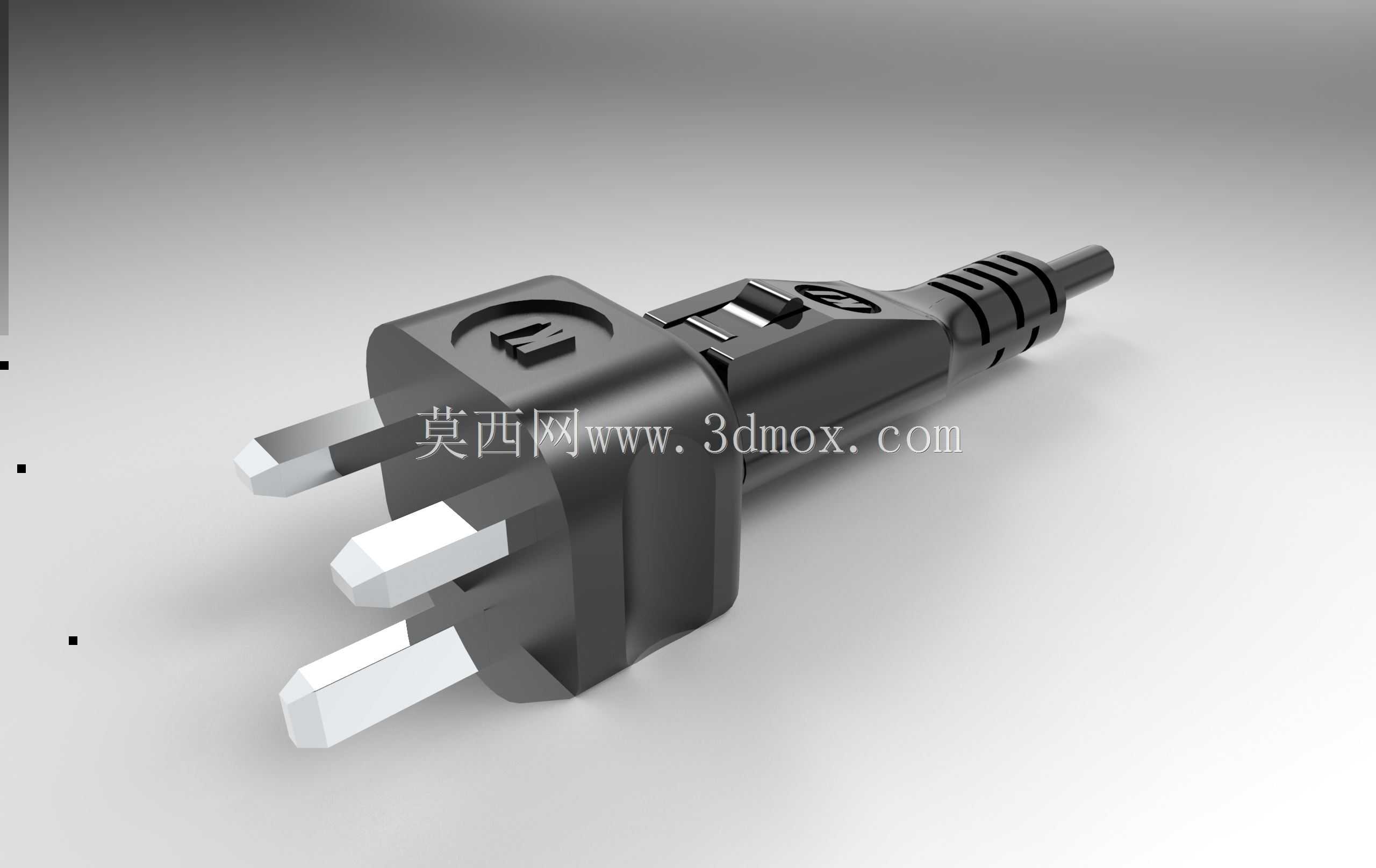

　　从实际使用的功能特性来看，这款插头采用国标10A规格三极插片布局，三个插片分别对应火线、零线与接地保护极，接地极插片长度略长于零火极，能保证插合过程中接地回路优先接通、拔离时最后断开，从结构层面规避带电插拔过程中设备外壳带电的安全隐患。插片与插头本体的嵌合位置做了加强筋过渡结构，避免日常插拔受力时插片根部出现应力开裂，插片表面采用镀镍处理，既降低接触电阻减少通电发热，也能抵御日常使用环境中的潮气侵蚀，避免长期使用后接触表面氧化导致的接触不良。插头尾部的出线位置做了多级防弯折护套结构，常规使用中电源线反复弯折时，应力会被护套的多级锥面逐步分散，不会集中在出线口的线芯位置，大幅降低电源线根部断线的故障概率。

　　在设计思路的落地层面，这款插头的内部腔体预留了足够的压线与接线空间，三个插片的接线端分别设置了独立的挡筋分隔，避免装配过程中导线线芯偏移造成极间短路，腔体内部的卡扣结构可以直接固定内部接线架，不需要额外打胶固定，既提升装配效率，也方便后期故障拆解维修。插头外壳采用对称式分模设计，分模线沿插头侧面中线布置，外表面做了细磨砂纹理处理，既避免注塑生产时的表面缩痕影响外观，也能提升插拔时的手部摩擦力，减少手滑导致的插拔不到位问题。插片的位置度公差控制在0.1mm以内，能适配市面上所有符合国标要求的墙面插座、插排接口，不会出现插合卡顿、个别极接触不良的问题。

　　从安装边界与尺寸配合来看，这款插头的本体最大外轮廓宽度控制在38mm，插片伸出本体的长度为18mm，当插头完全插入标准墙面插座时，本体突出墙面的距离为29mm，不会遮挡相邻插座的插孔位置，适配多联插排使用时也不会出现卡位干涉。尾部适配的电源线外径范围为6-8mm，适配常规0.75-1平方毫米的三芯铜芯电源线，压线结构可以同时固定线芯与外护套，承受100N以上的轴向拉力时不会出现线芯拉脱的问题。插头本体的绝缘外壳采用阻燃PC材质注塑成型，能满足750℃灼热丝阻燃测试要求，即使内部出现异常发热也不会出现明火蔓延的风险，满足电气配件的安全规范要求。

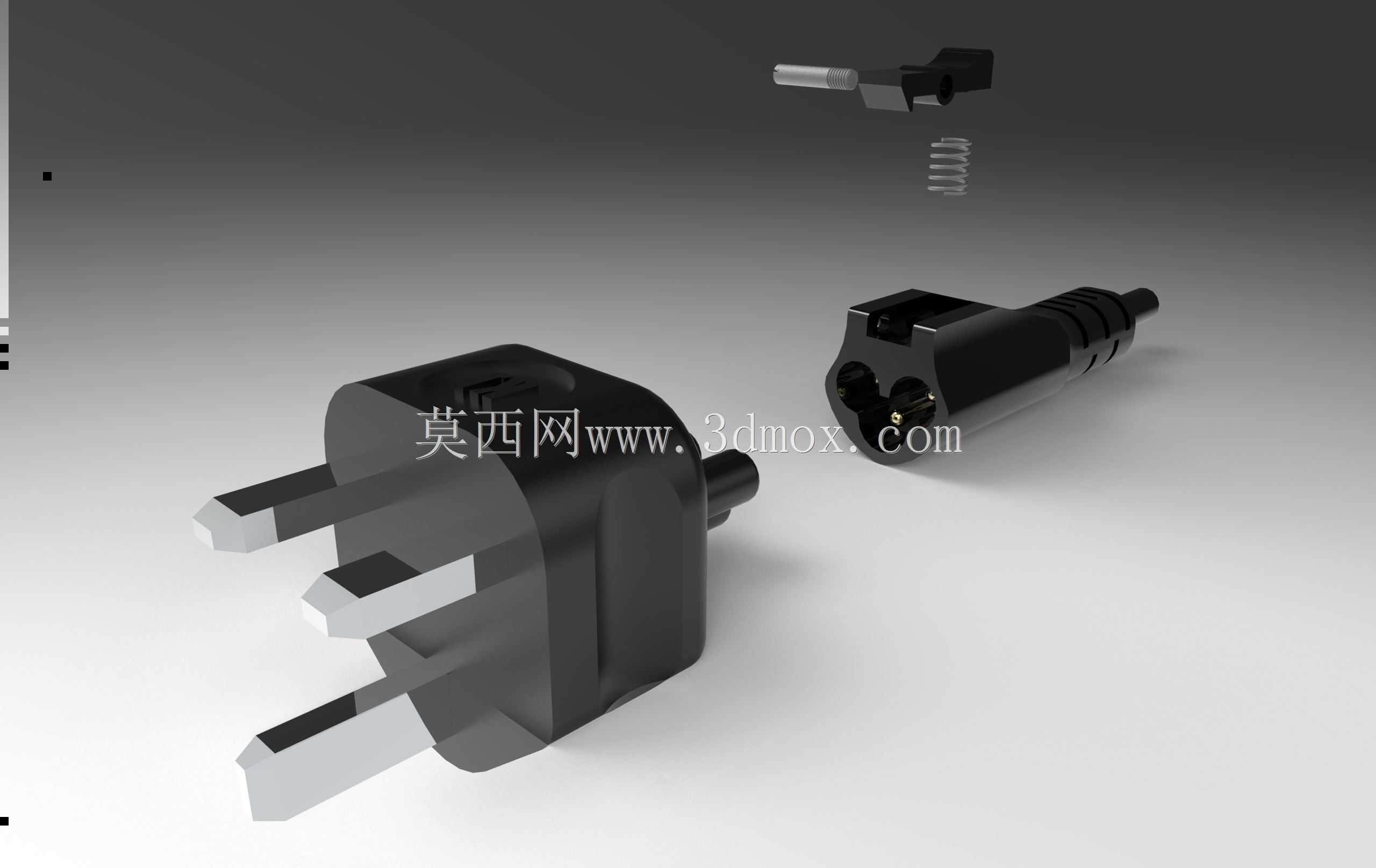

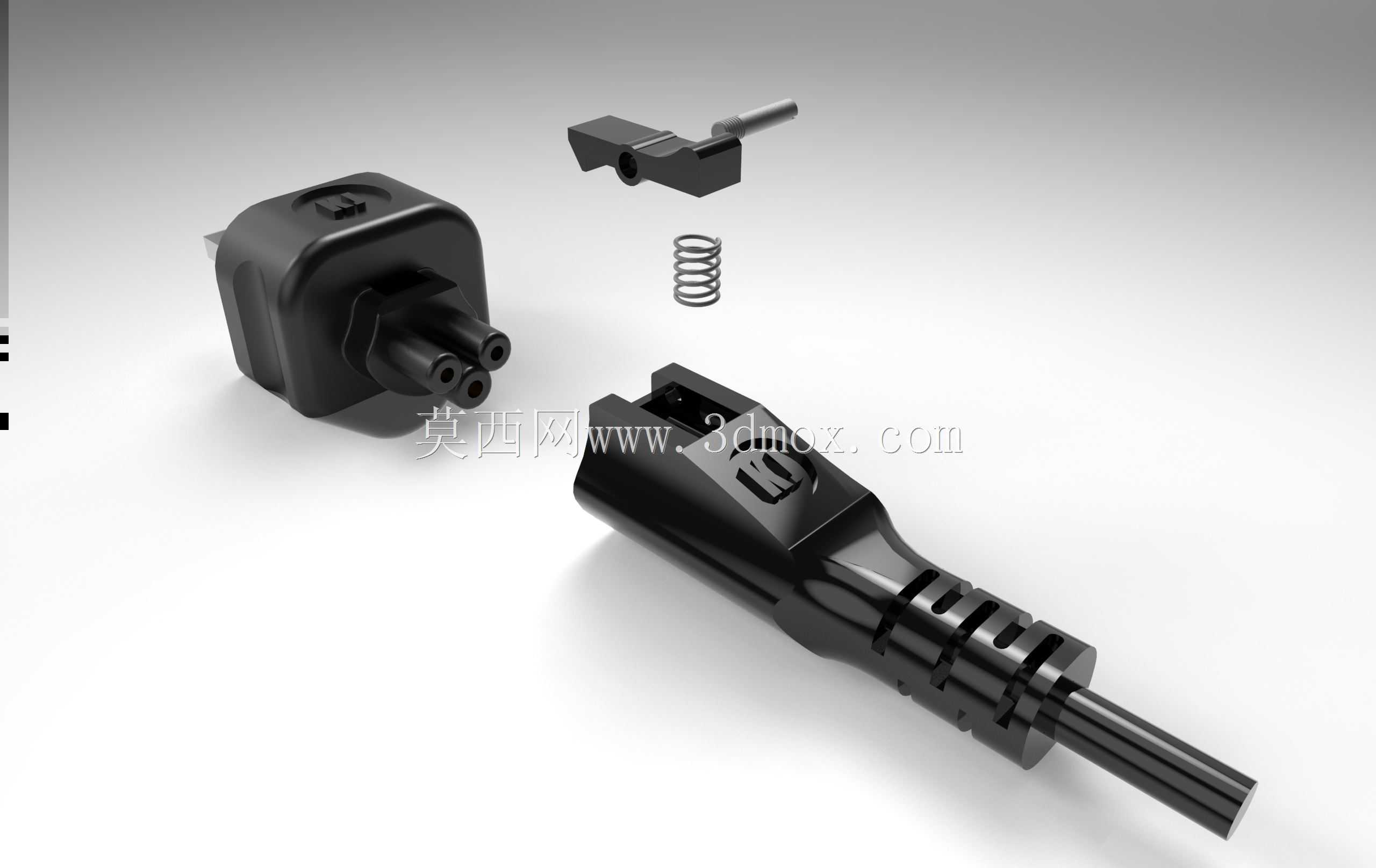

　　在实际装配适配环节，这款插头的对接端采用卡扣式结构与适配器本体连接，定位止口的配合间隙控制在0.05mm，装配后对接面缝隙均匀，不会出现错位翘边的问题，内部的接触端子采用弹性铜片结构，插合后接触压力保持在3N以上，能保证长期使用过程中接触电阻稳定，不会因为轻微震动出现接触断开的问题。整体结构没有复杂的异形曲面，所有注塑件都采用常规滑块抽芯结构即可完成生产，不需要特殊的模具结构，量产时的工艺难度低，产品一致性容易控制，能很好适配大规模量产的成本与品质要求。
