丰田GT86/BRZ专用机油恒温调节装置结构设计

　　在民用性能车的赛道日驾驶、激烈山路驾驶场景中，发动机机油温度的稳定控制直接决定了润滑系统的工作可靠性，尤其是丰田GT86与斯巴鲁BRZ这两款采用水平对置发动机的后驱车型，原厂机油温控回路在持续高负荷工况下容易出现油温过高、机油黏度衰减过快的问题，进而加剧凸轮轴、轴瓦等运动部件的磨损，严重时甚至会引发润滑失效导致发动机故障。这款定制化的机油恒温器，正是针对这两款车型的发动机舱布局、机油回路走向专门开发的温控调节部件，核心作用是在机油温度达到设定阈值前阻断机油进入散热回路，让机油快速升温达到最佳工作黏度，当油温超过设定工作区间后自动打通散热回路，引导机油流经外置散热器完成降温，始终将机油温度维持在90-110摄氏度的最优工作区间内，既避免冷启动阶段机油流动性差带来的磨损，也解决持续高负荷下油温超标的问题。

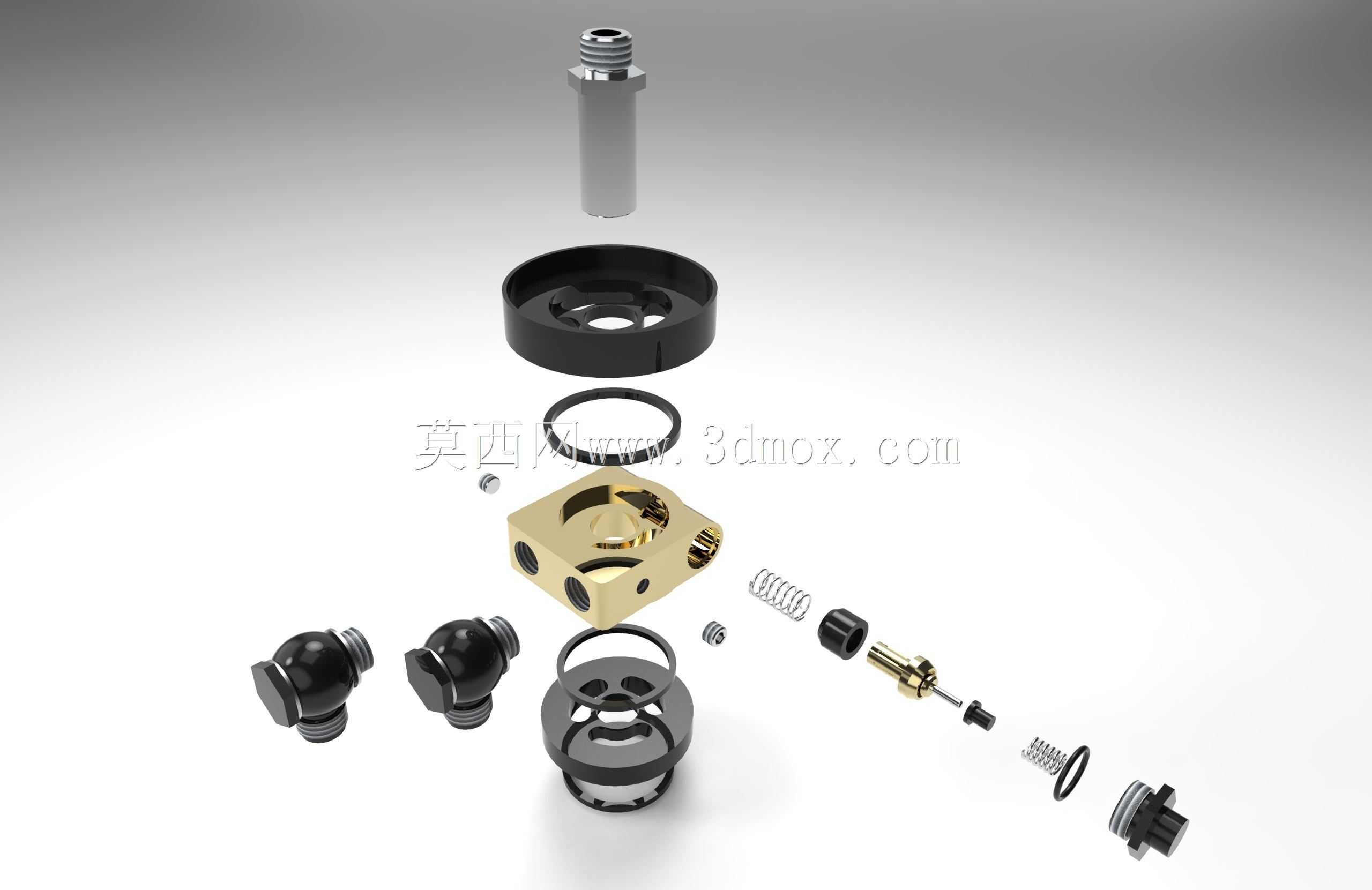

　　从结构拆解的状态来看，整个恒温器采用模块化的分体式设计，主体阀块采用锻造铝合金加工而成，表面做了硬质阳极氧化处理，既能降低机油回路的流阻，也能耐受发动机舱内的高温、油污侵蚀，整体结构没有冗余的设计部件，所有零件都服务于温控通断与油路密封的核心功能。主体阀块上集成了多个油路接口，分别对应原厂机油回路的进出油口、外置散热器的进出油口，接口规格采用与原厂管路匹配的螺纹标准，安装时不需要额外改动原车的油路硬管与软管走向，直接替换原厂回路中的对应位置即可，不需要对周边的进气部件、冷却管路、线束走向做避让调整，适配性完全围绕这两款车型的安装边界做了匹配。

　　内部的温控核心采用石蜡式恒温阀芯，这是车用温控部件里可靠性经过长期验证的结构形式，不需要额外接入电子控制信号，完全依靠石蜡受热膨胀、遇冷收缩的物理特性驱动阀芯做轴向位移，来实现油路的通断切换，相比电子控制的温控阀，这种纯机械结构的部件故障率更低，不会因为电路故障、信号偏差出现温控失效的问题，更适合性能改装场景下的高可靠性要求。阀芯周边配套了复位弹簧、密封胶圈、定位挡圈等零件，弹簧的刚度经过匹配调校，保证阀芯在温度回落时能够精准复位，避免出现油路串油、温控阈值偏移的问题；所有与机油接触的密封件都采用耐油耐高温的氟橡胶材质，长期浸泡在高温机油中不会出现硬化、溶胀、密封失效的问题。

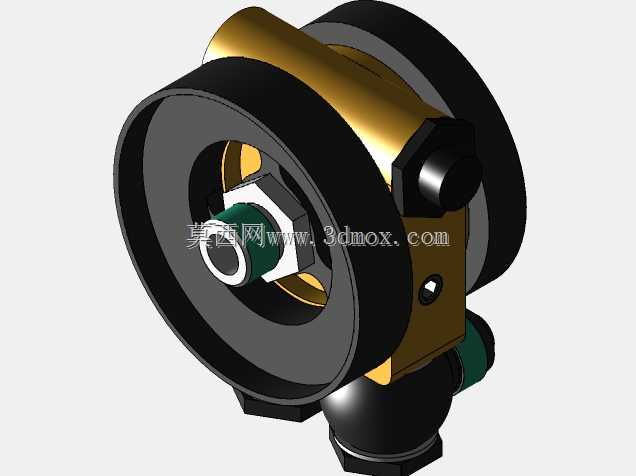

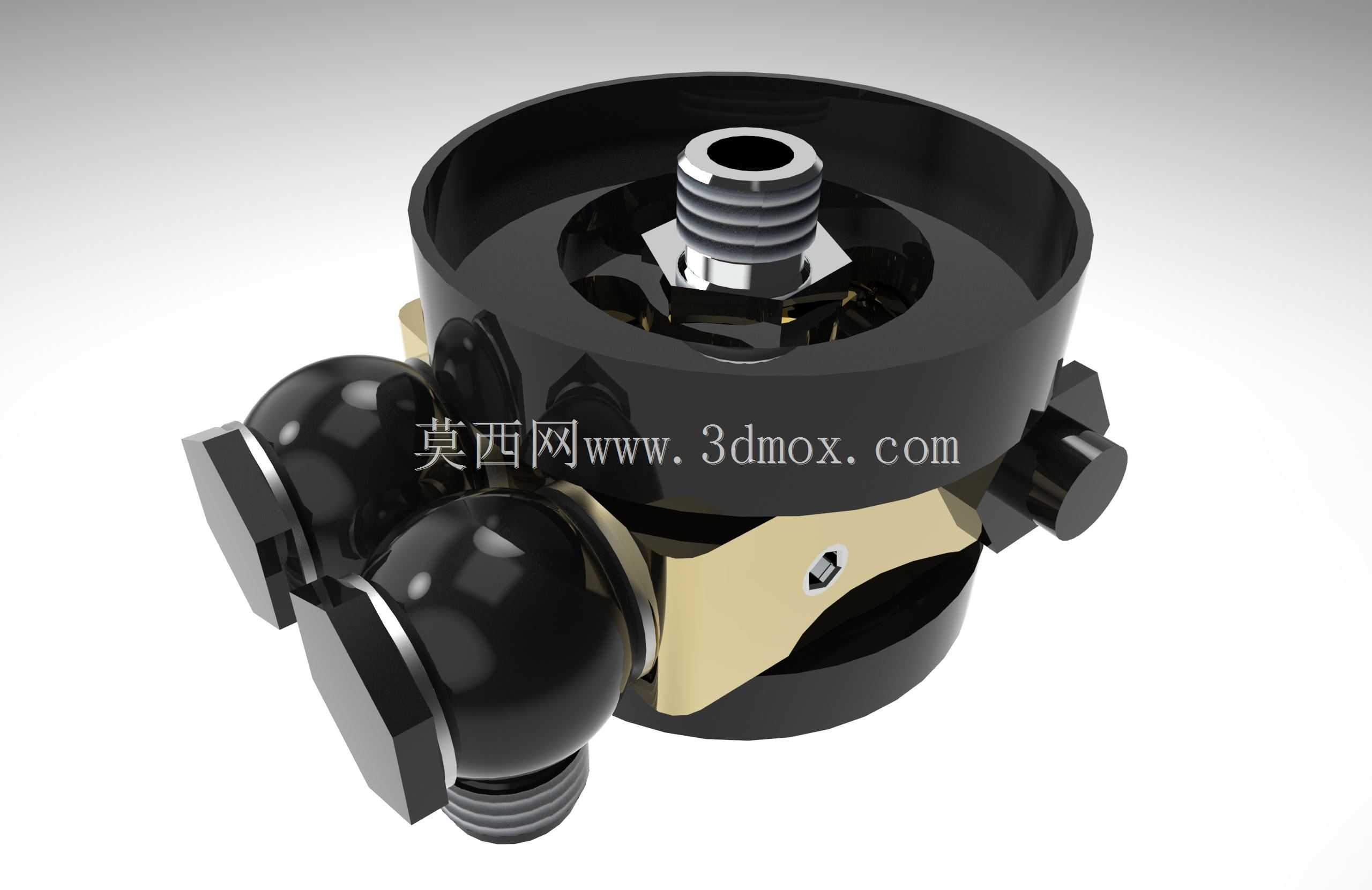

　　安装接口的位置设计充分考虑了车型的机舱空间，主体阀块的固定点位对应原车发动机缸体上的预留安装位，不需要额外打孔、焊接固定支架，安装时只需要对准定位孔拧上固定螺栓即可，整体的外形轮廓做了倒角处理，不会和周边的排气头段、进气歧管、转向助力管路产生运动干涉，即使是车辆在激烈驾驶时出现发动机抖动、车身形变，也不会出现部件磕碰磨损的问题。顶部的放气螺钉结构设计，方便安装完成后排出机油回路内的空气，避免回路中气阻导致的机油流量不足、温控响应滞后的问题；两个侧置的油路接口采用外螺纹+宝塔头的组合结构，既可以适配改装常用的不锈钢编织油管，也可以兼容原厂的橡胶机油管路，不同改装阶段的用户都可以根据自己的散热配置选择对应的连接方式。

　　在实际的工况适配中，这款恒温器的开启温度设定完全匹配这两款车型FA20发动机的机油工作特性，不会出现开启温度过低导致机油长时间达不到工作温度，也不会出现开启温度过高导致散热介入滞后的问题。油路的通径设计经过流量校核，全通状态下的机油流量能够满足发动机持续高转速运转时的润滑需求，不会因为加装恒温器产生额外的流阻导致机油压力下降，在机油泵的额定工作流量范围内，整个恒温器的压力损失控制在5%以内，完全不会影响原厂润滑系统的工作压力。所有金属部件的边角都做了去毛刺处理，内部油路的相交位置做了圆弧过渡，避免出现应力集中的问题，即使在长期的温度交变、油压脉冲载荷下，阀块也不会出现开裂、渗漏的问题。

　　从建模的细节来看，每个零件的配合公差都按照车用零部件的装配要求做了设定，阀芯与阀块的配合间隙控制在合理范围内，既保证阀芯能够灵活轴向移动，不会因为热胀冷缩出现卡滞，也不会因为间隙过大导致机油内泄，影响温控的响应速度。密封槽的尺寸按照氟橡胶O型圈的压缩比标准设计，静态密封的压缩率控制在15%-25%的区间内，保证在-40摄氏度到150摄氏度的工作温度范围内都能实现可靠密封，不会出现机油渗漏的问题。外部的连接螺栓采用标准的公制内六角螺栓，安装时不需要特殊的专用工具，普通的汽修工具即可完成全部安装操作，降低了改装施工的难度。
