奥迪RS7 C7车型进气系统管路结构

　　这套进气系统管路针对奥迪RS7 C7车型的动力舱布局开发，核心作用是为双侧涡轮增压器输送经过过滤的清洁空气，同时兼顾进气谐振控制与安装空间适配。从实际装车场景来看，该部件位于动力舱两侧纵梁上方区域，一端对接空气滤清器总成的出气端口，另一端通过卡箍连接涡轮压气机的进气口，管路上预留的小直径接口分别对应曲轴箱通风管路、进气压力传感器安装位，部分小接口还用于连接碳罐电磁阀的通气管路，完全覆盖量产车型进气系统的附属功能对接需求。

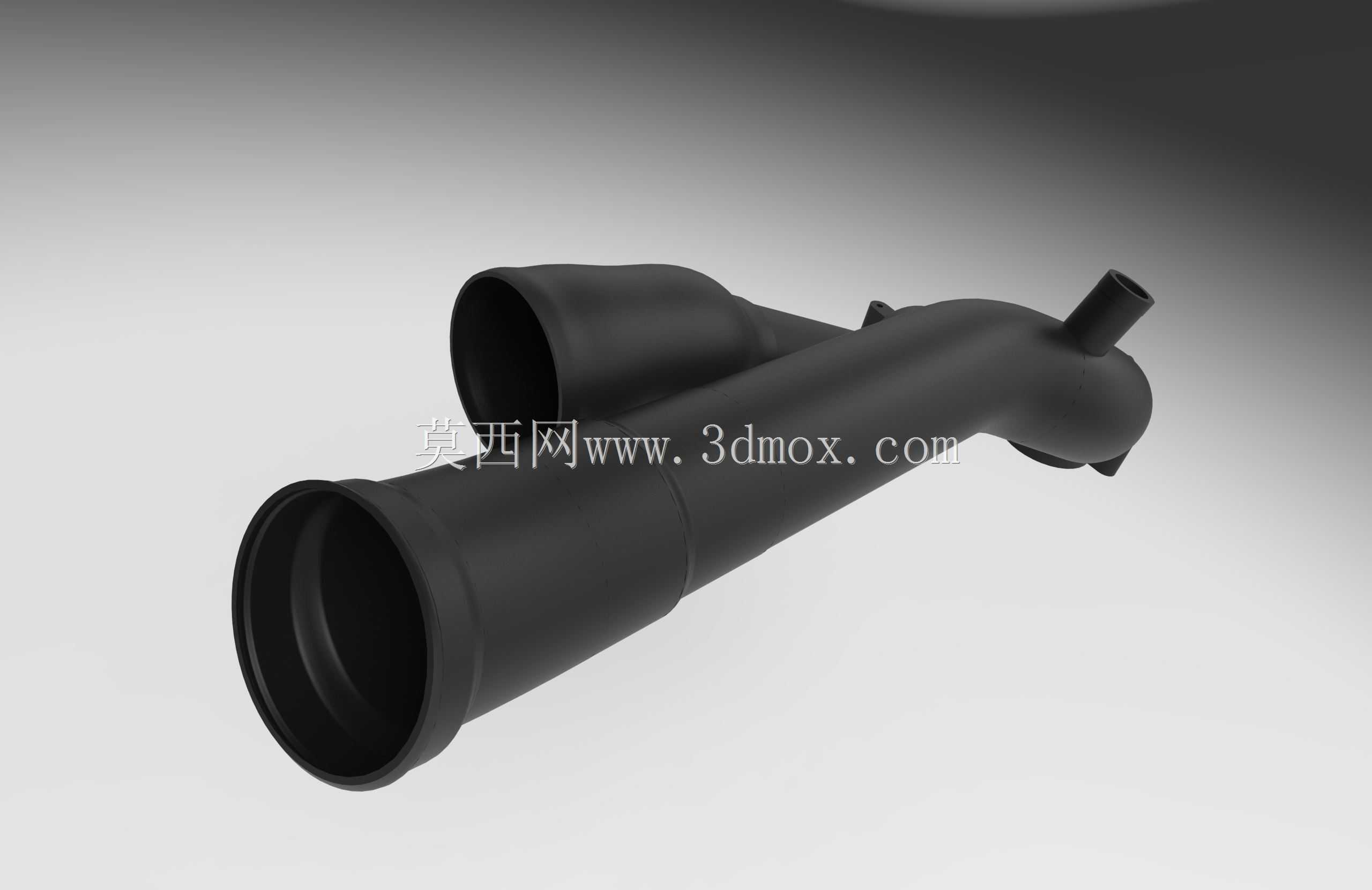

　　设计阶段首先要解决的是动力舱狭窄空间内的管路走向问题，RS7 C7的4.0T双涡轮布局使得两侧进气路径需要避开减震塔顶、冷却水管束、空调管路等周边部件，因此管路采用大曲率弯弧造型，没有直角转折结构，尽可能降低进气过程中的沿程阻力，同时避免管路与周边部件在车辆行驶过程中产生运动干涉。管路主体采用等径渐变设计，主通路内径匹配涡轮压气机的进气流量需求，在靠近涡轮端的位置做了局部扩径处理，配合内壁光滑的流道设计，减少进气紊流的产生，这对于大马力性能车的高转速进气效率提升有明显作用。

　　从安装边界来看，管路上的固定支脚位置完全对应原车的安装点位，支脚处预留的螺栓孔位与原车支架的安装公差控制在±0.2mm以内，不需要额外修改原车固定结构即可实现原位安装。支脚与管路主体采用一体化成型结构，连接处做了加厚过渡处理，能够承受车辆行驶过程中产生的振动载荷，避免长期使用后出现支脚断裂的问题。管路壁厚根据不同区域的受力情况做了差异化设计，主体通路壁厚保持在3mm左右，固定支脚、接口对接区域壁厚增加到4.5mm，既保证整体结构强度，又不会过度增加部件重量。

　　在功能特性上，这套管路除了基础的空气输送功能外，还通过管路的特定曲率设计实现进气谐振抑制，减少特定转速区间的进气噪音，避免出现刺耳的进气啸叫。管路表面的哑光处理不是单纯的外观设计，而是采用耐高低温的复合材料表层，能够适应动力舱内-40℃到120℃的工作温度范围，不会因为长期高温烘烤出现材质老化、开裂的问题，同时具备一定的耐油污腐蚀能力，能够抵御动力舱内可能出现的机油蒸汽、冷却液飞溅侵蚀。

　　从改装应用场景来看，这套管路的流道设计相比原厂橡胶管路的内壁阻力更低，在高转速大负荷工况下能够提升进气充量，配合ECU程序调整可以获得一定的动力提升空间，同时因为完全匹配原车安装位，不需要改动周边其他部件，属于适配性较高的性能升级部件。设计过程中还考虑了售后维护的便利性，所有对接接口的尺寸都采用行业通用的标准卡箍规格，后期更换传感器、对接通风管路时不需要定制专用连接件，常规维修工具即可完成拆装作业。

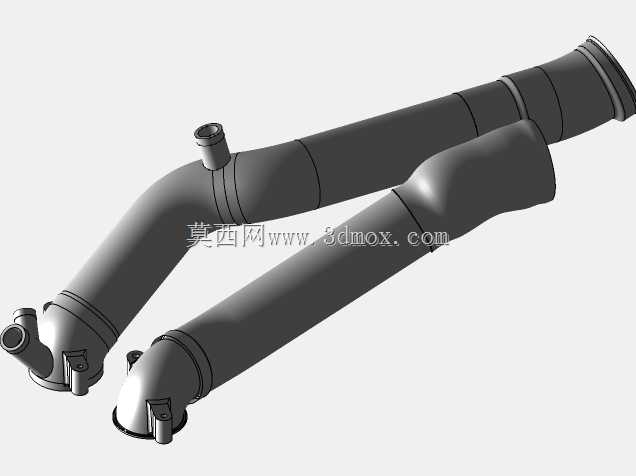

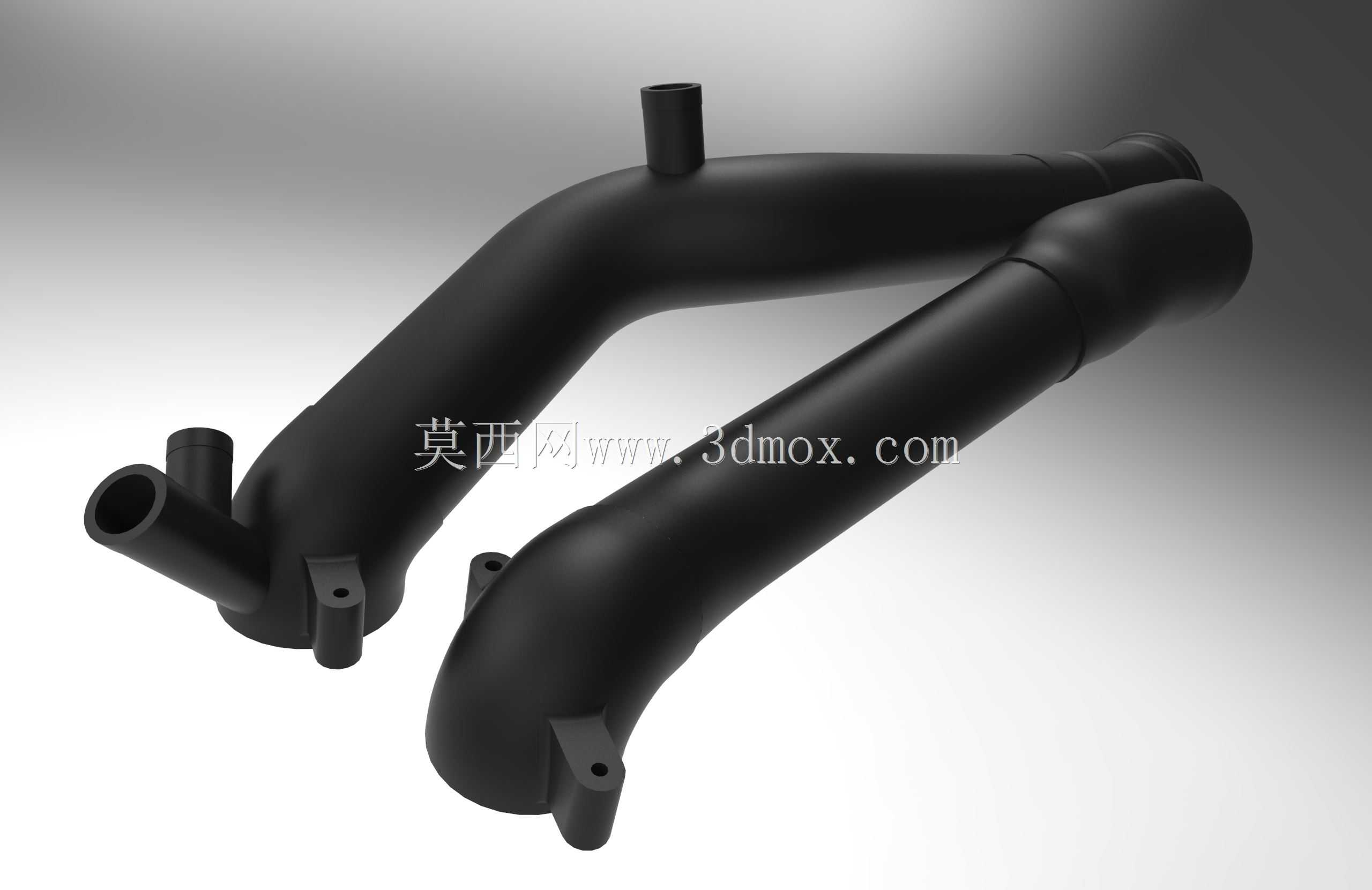

　　管路的双侧对称结构对应V型发动机两侧的涡轮进气需求，左右两根管路的造型根据两侧动力舱的实际空间做了差异化调整，并非完全镜像对称，左侧管路因为靠近制动总泵区域，弯弧角度更大，预留出足够的制动管路避让空间，右侧管路则避开了冷却液膨胀水箱的安装位置，保证安装后各部件之间保留至少10mm的安全间隙，避免车辆行驶过程中因部件位移产生摩擦损耗。
