带可折叠支架的树莓派触摸屏防护封盖结构

　　在嵌入式开发与小型智能终端的落地场景中，树莓派搭配触摸屏的组合常被用于工业现场数据采集终端、小型设备人机交互面板、桌面级调试操作台等场景，这类应用往往需要兼顾电路板防护、屏幕固定、操作角度调节的多重需求，这套带触摸屏和支架的树莓皮封盖结构，正是针对这类实际使用痛点完成的结构设计。从实际使用场景出发，多数树莓派触摸屏应用场景中，开发板直接裸露在外，不仅容易在调试、搬运过程中被线材剐蹭、积灰，屏幕也缺乏对应的支撑结构，平放操作时视角不佳，长期使用容易造成接线松动、电路板引脚误触短路等问题，这套结构将封盖与可折叠支架整合为一体，直接适配对应尺寸的触摸屏与树莓派主板安装位，无需额外采购固定支架或防护外壳。

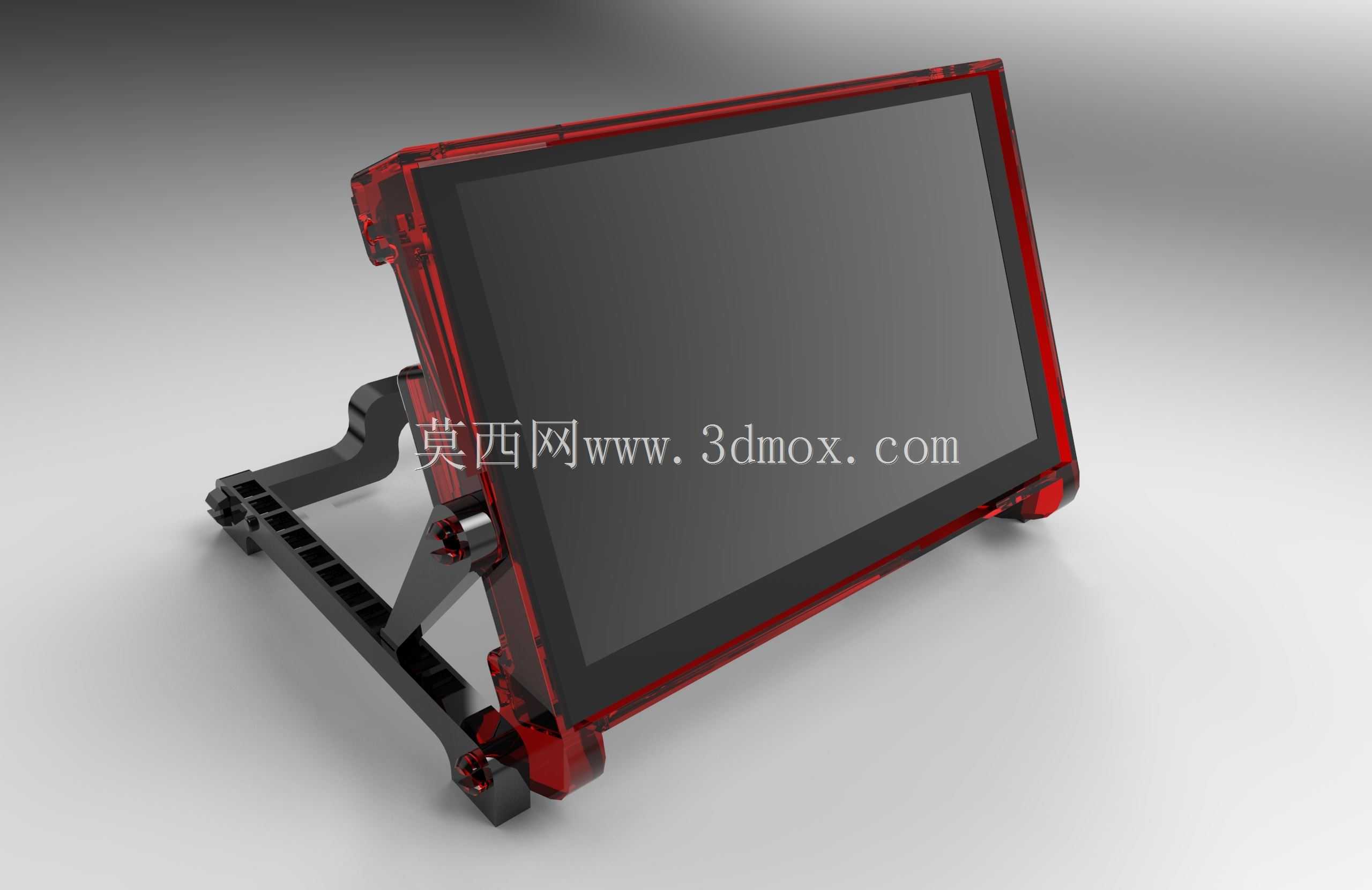

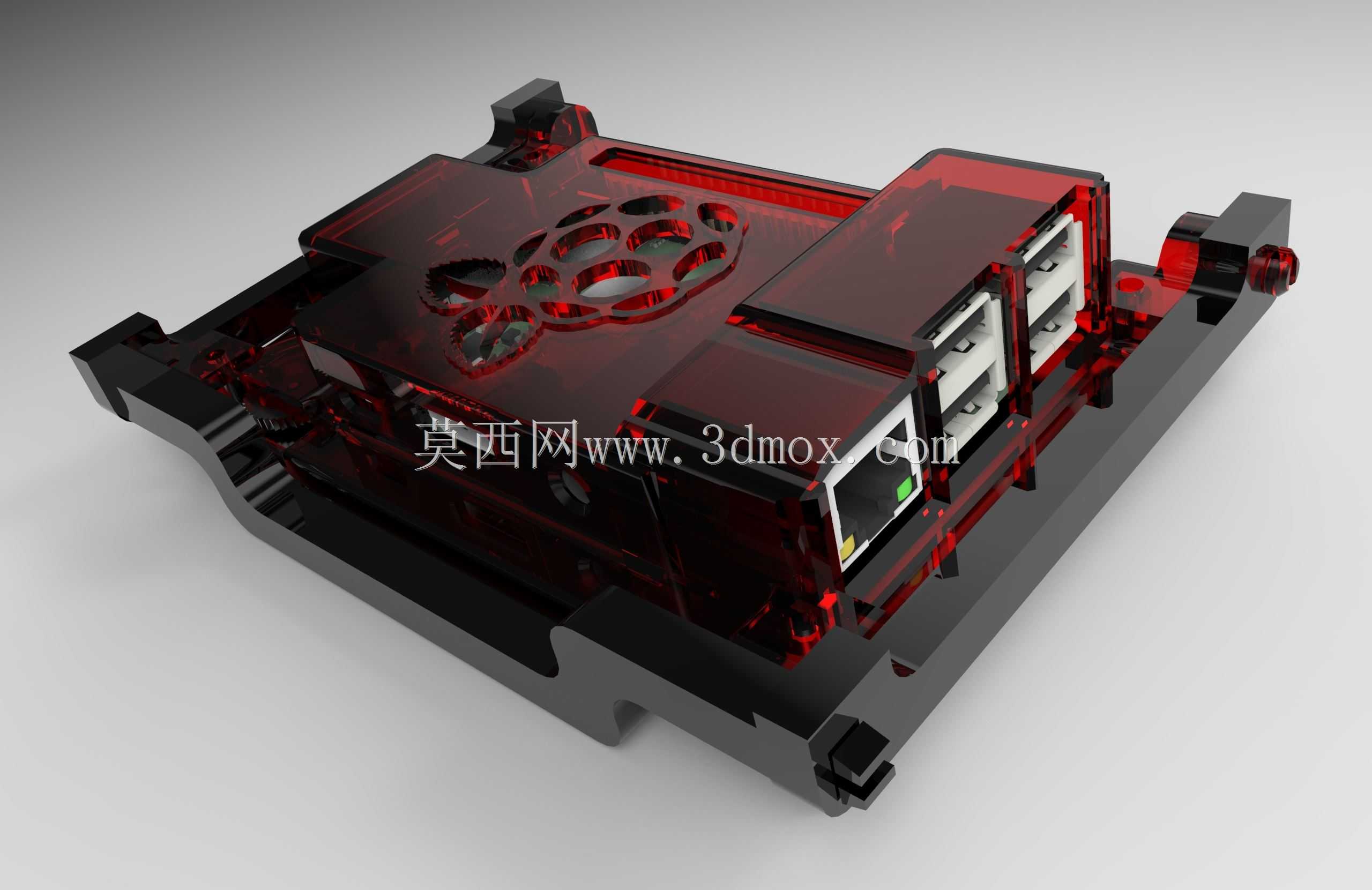

　　设计过程中优先考虑了安装边界的适配性，封盖内侧预留了树莓派主板的固定螺柱位，螺柱高度与主板元件最高凸起尺寸匹配，避免安装后元件与封盖内壁产生挤压，同时对应主板的HDMI接口、USB接口、供电接口、GPIO排针位置都做了精准的开孔避让，开孔边缘做了0.5mm的倒角处理，避免插拔线材时割伤线材外被。触摸屏的安装位在封盖正面，预留了屏幕排线的穿线槽，穿线槽宽度刚好容纳FPC排线穿过，同时在屏幕贴合位置设计了一圈0.3mm高的定位凸台，屏幕安装时可直接卡入凸台完成定位，配合双面胶即可完成固定，无需额外的压片结构，减少零件数量。可折叠支架部分采用了转轴式的折叠结构，转轴处的阻尼设计经过反复调整，展开后可在0到75度的角度范围内任意悬停，

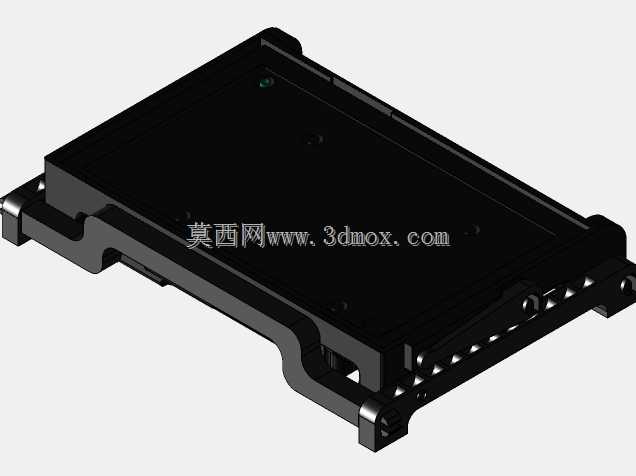

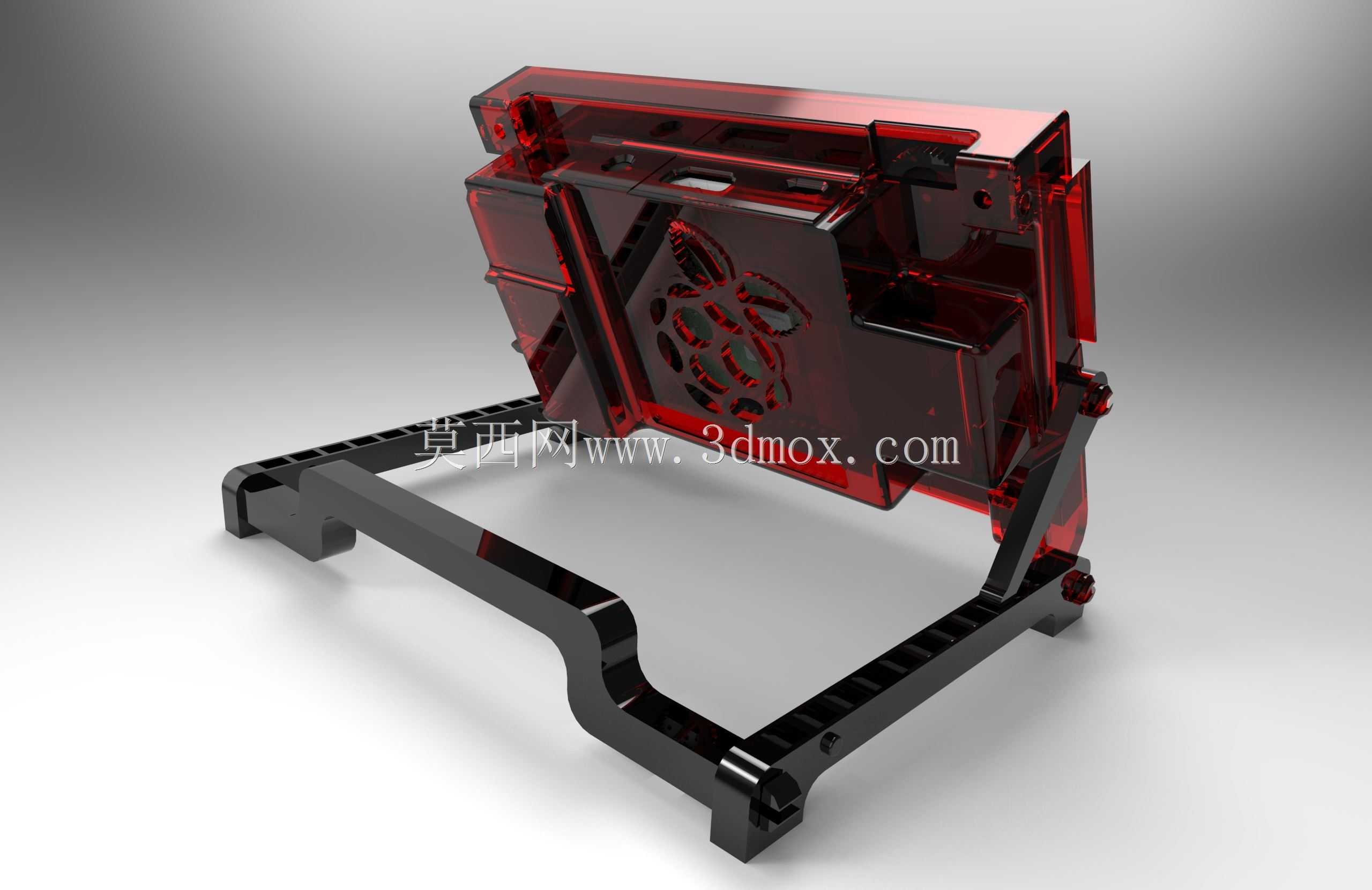

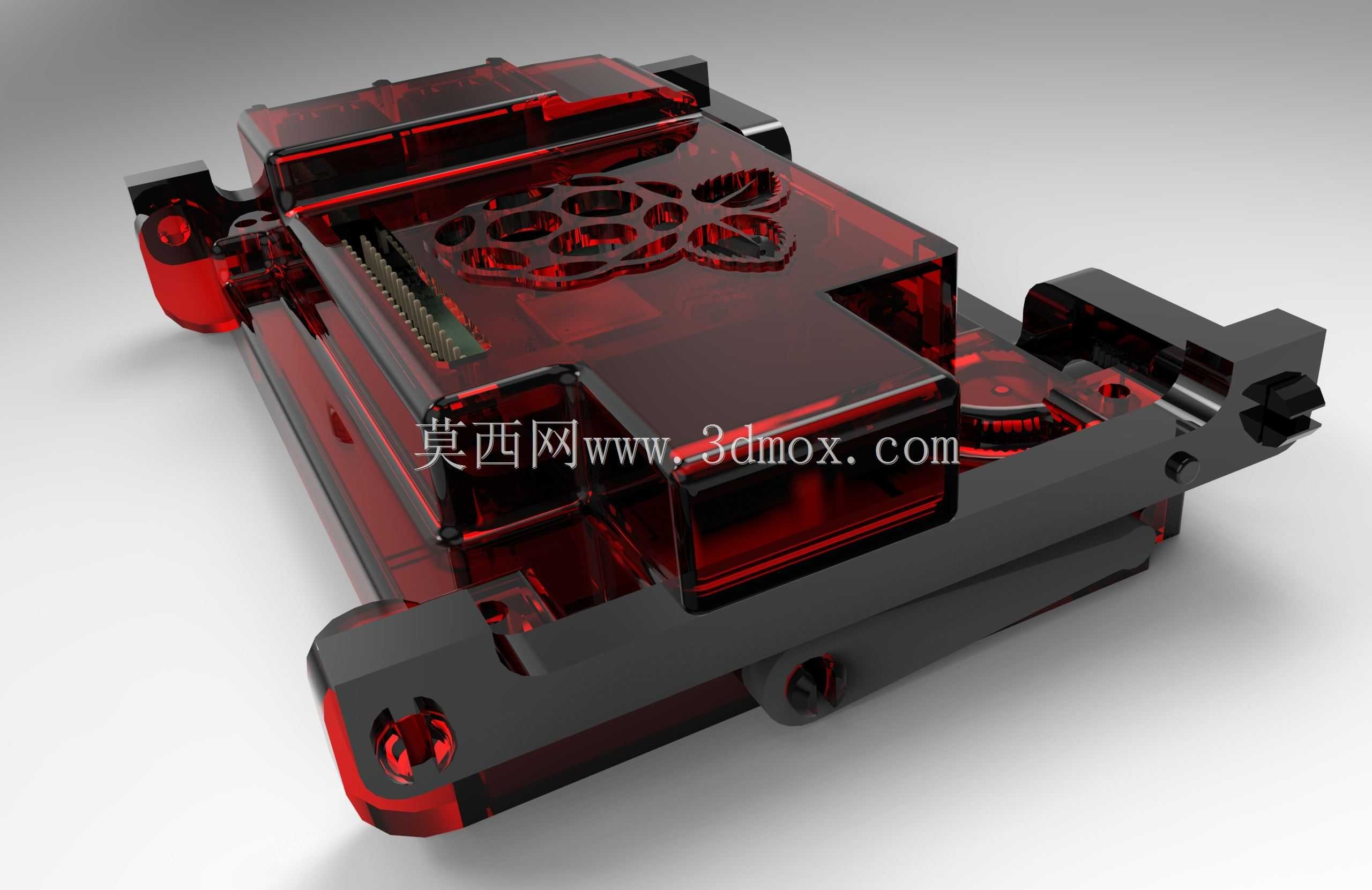

　　满足坐姿操作、站立调试等不同视角的使用需求，支架折叠后可完全贴合在封盖背面，整体厚度仅增加12mm，方便收纳与携带，不会额外占用过多安装空间。封盖的整体外形尺寸与适配的触摸屏外轮廓保持一致，边缘做了R2的圆角处理，避免尖锐边角在使用过程中造成磕碰划伤，背面设计了均匀分布的散热格栅，格栅宽度2mm，间距3mm，既保证了树莓派运行时的空气流通散热，又不会让较大的杂物直接接触到电路板上的元件。针对FDM3D打印的工艺特性，整个结构的壁厚统一设置为2mm，所有悬空位置的倾斜角度都大于45度，打印时无需添加支撑即可完成成型，降低打印难度与后期处理工作量，螺柱位置做了加厚处理，避免多次拆装螺丝后出现螺柱断裂的问题，

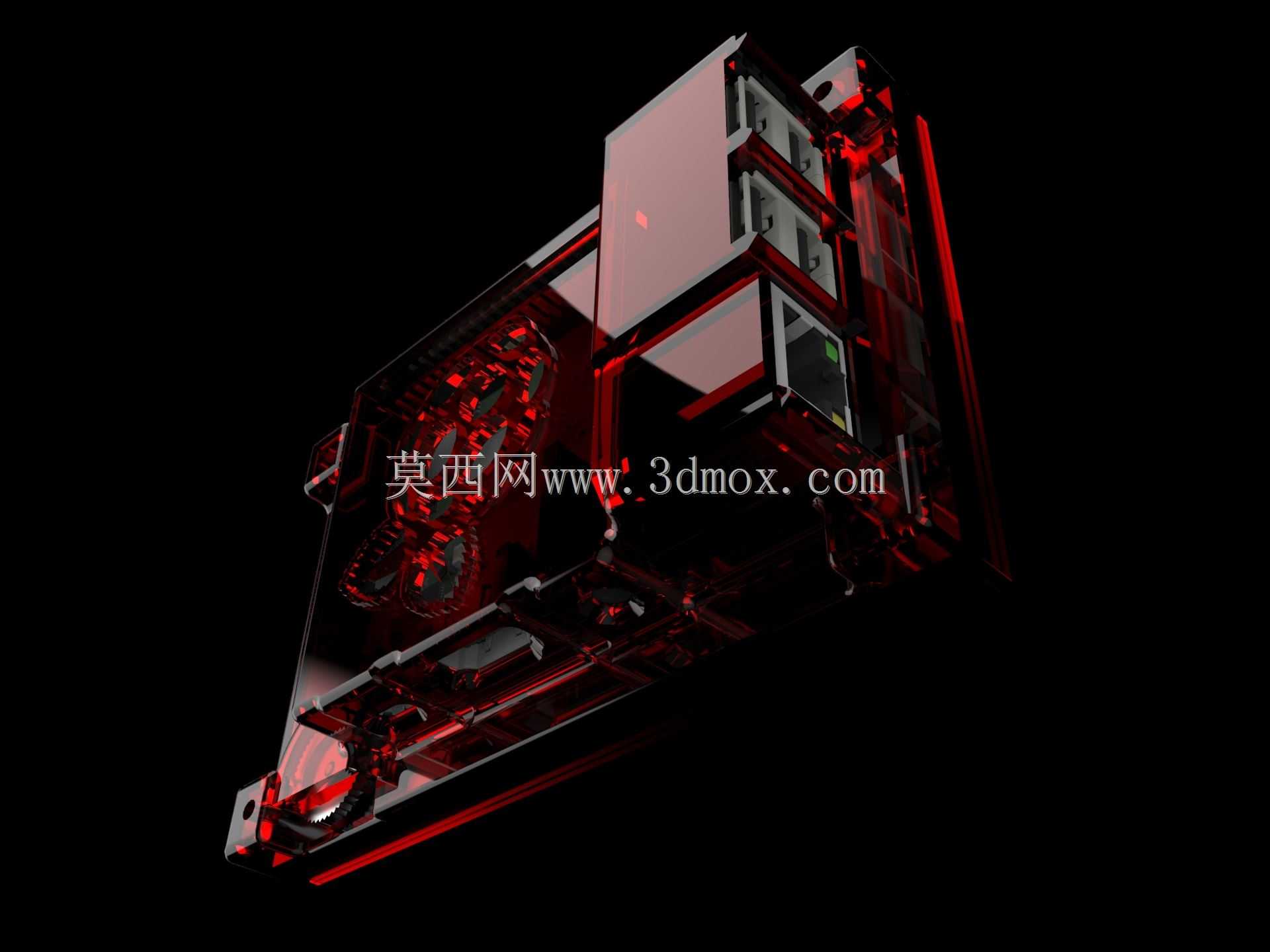

　　支架与封盖主体的转轴连接处设计了一体化的转轴卡扣，打印完成后直接卡入即可完成组装，不需要额外的金属转轴零件，进一步降低制作成本。在实际安装测试中，这套结构可直接将树莓派主板固定在封盖内侧，屏幕固定在正面后，接线全部从封盖侧面的预留接口引出，折叠支架展开后放置在桌面即可作为小型操作终端使用，也可通过支架背面的预留挂孔挂装在设备机柜的侧壁上，作为固定的人机交互面板使用，封盖对主板形成完整的包裹防护，可阻挡日常使用中的灰尘、飞溅的液体滴落到电路板上，同时避免操作时误触主板引脚造成的短路问题。支架的折叠结构经过多次开合测试，转轴处的阻尼在反复开合500次后仍能保持足够的支撑力，不会出现屏幕角度自动下滑的问题，封盖与屏幕、主板的配合间隙控制在0.2mm以内，安装后无松动异响，整体结构紧凑，没有多余的冗余设计，完全围绕树莓派触摸屏终端的实际使用需求完成功能整合。
