创想三维CR5060Pro打印机热块结构

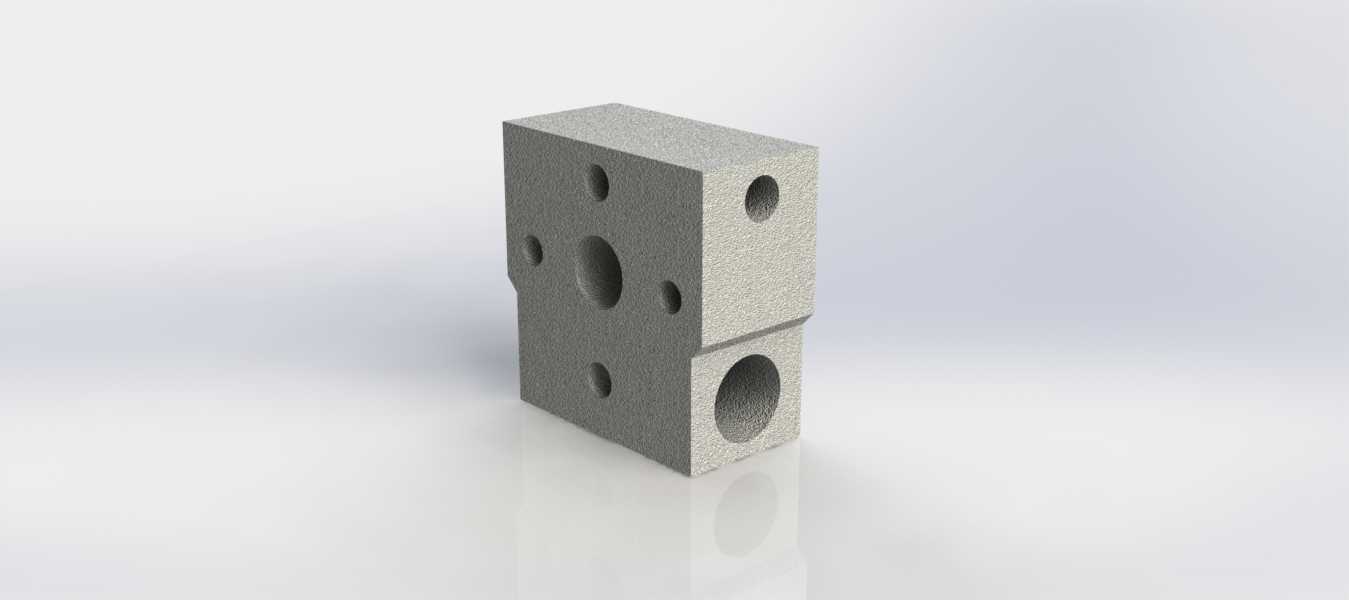

　　在FDM熔融沉积成型3D打印机的挤出系统中，热块是承担耗材熔融、温度场稳定维持的核心承载部件，本次建模的热块适配CR5060Pro机型的近端挤出架构，区别于常规小尺寸桌面机热块，该部件针对大流量耗材输送、长时间高温作业场景做了结构优化，适配PLA、ABS、PETG等多类耗材的熔融作业需求，可覆盖工业级桌面3D打印的大尺寸模型制作、小批量功能件打样等应用场景。从实际安装边界来看，该热块整体采用长方体块状构型，整体安装空间预留紧凑，可直接适配机型原有喉管、喷嘴、加热棒、热敏电阻的安装位，无需额外修改挤出机支架的固定孔位。热块上的通孔布局完全匹配现有挤出组件的装配逻辑：垂直方向的贯通孔为喉管与喷嘴的同轴安装通道，

　　孔位加工公差控制在合理范围，保证喉管插入后与喷嘴端面紧密贴合，避免耗材熔融过程中出现溢料、漏料问题；侧方分布的不同直径横向孔，分别对应加热棒插入孔与热敏电阻安装孔，加热棒孔的孔径与常用6mm直径加热棒过盈配合，保证加热过程中热量能快速均匀传导至整个热块本体，热敏电阻安装孔靠近喷嘴出料端设置，能精准采集喷嘴附近的实际熔融温度，减少温度检测滞后带来的控温偏差，避免耗材过热碳化或者温度不足无法完全熔融的问题。热块表面的多个固定螺孔，分别用于固定隔热硅胶套、挤出端散热风道、调平探针支架等周边附属部件，螺孔的深度经过核算，既保证螺丝锁附后有足够的连接强度，又不会穿透热块内部的熔融通道，避免螺丝顶到喉管或者堵塞耗材通路。从设计思路层面，

　　该热块采用了对称式的热传导结构，加热棒安装位处于热块的几何中心位置，能让热量向四周均匀扩散，避免热块局部温度差过大导致的耗材熔融不均匀问题，热块的壁厚经过热仿真优化，在保证结构强度的前提下，尽可能减少不必要的实体体积，既可以缩短加热升温的等待时间，又能降低加热过程中的热量损耗，减少热块向近端散热段的热传导，避免喉管上部温度过高导致耗材提前软化堵料。热块的外表面做了平整化处理，没有多余的凸起结构，方便后期包裹隔热棉或者安装硅胶隔热套，减少热块向周围环境的热辐射，一方面能维持熔融腔温度稳定，另一方面也能避免高温热块烫伤操作人员或者烫坏周边的线材、塑料结构件。在实际设备运行过程中，该热块可稳定维持最高260摄氏度的工作温度，

　　配合机型的挤出电机送料，能实现最高每秒30立方毫米的耗材挤出流量，满足大尺寸模型打印时的大流量出丝需求，不会因为热块热容不足导致出丝卡顿、层间粘接不牢的问题。热块的安装定位面做了铣平处理，装配时能与散热铝块的端面完全贴合，中间预留隔热片的安装间隙，阻断热量向散热端传递，保证喉管散热段的温度始终处于耗材玻璃化转变温度以下，避免耗材在喉管内提前软化造成的堵料故障。热块上的喷嘴安装孔采用标准螺纹规格，可兼容同规格的黄铜喷嘴、硬化钢喷嘴，满足打印碳纤维填充、玻璃纤维填充等磨损性较强耗材的使用需求，用户更换喷嘴时无需改动热块结构，直接拧下原有喷嘴即可替换。从结构可靠性角度，该热块的边角位置做了小倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，也能减少热块在反复加热冷却过程中产生的应力集中，降低长期高温使用后出现开裂变形的概率。所有孔位的轴线垂直度、位置度都符合装配公差要求，装配后喉管、喷嘴、加热棒、热敏电阻的相对位置准确，不会出现安装干涉、接触不良的问题，能保证整个挤出系统长时间稳定运行，减少设备维护频次，提升连续打印作业的可靠性。
