可3D打印组装式双螺杆输送挤出组件

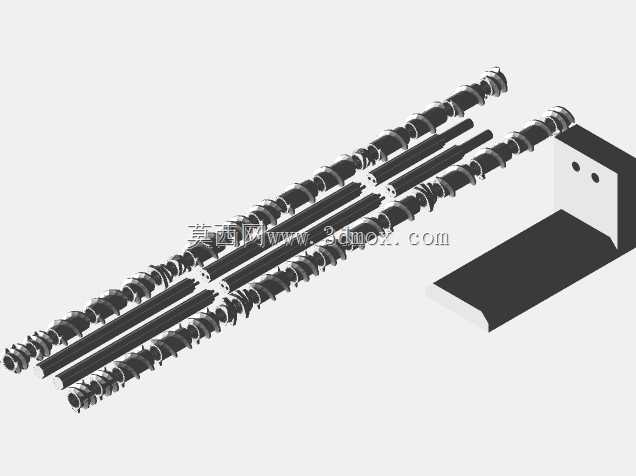

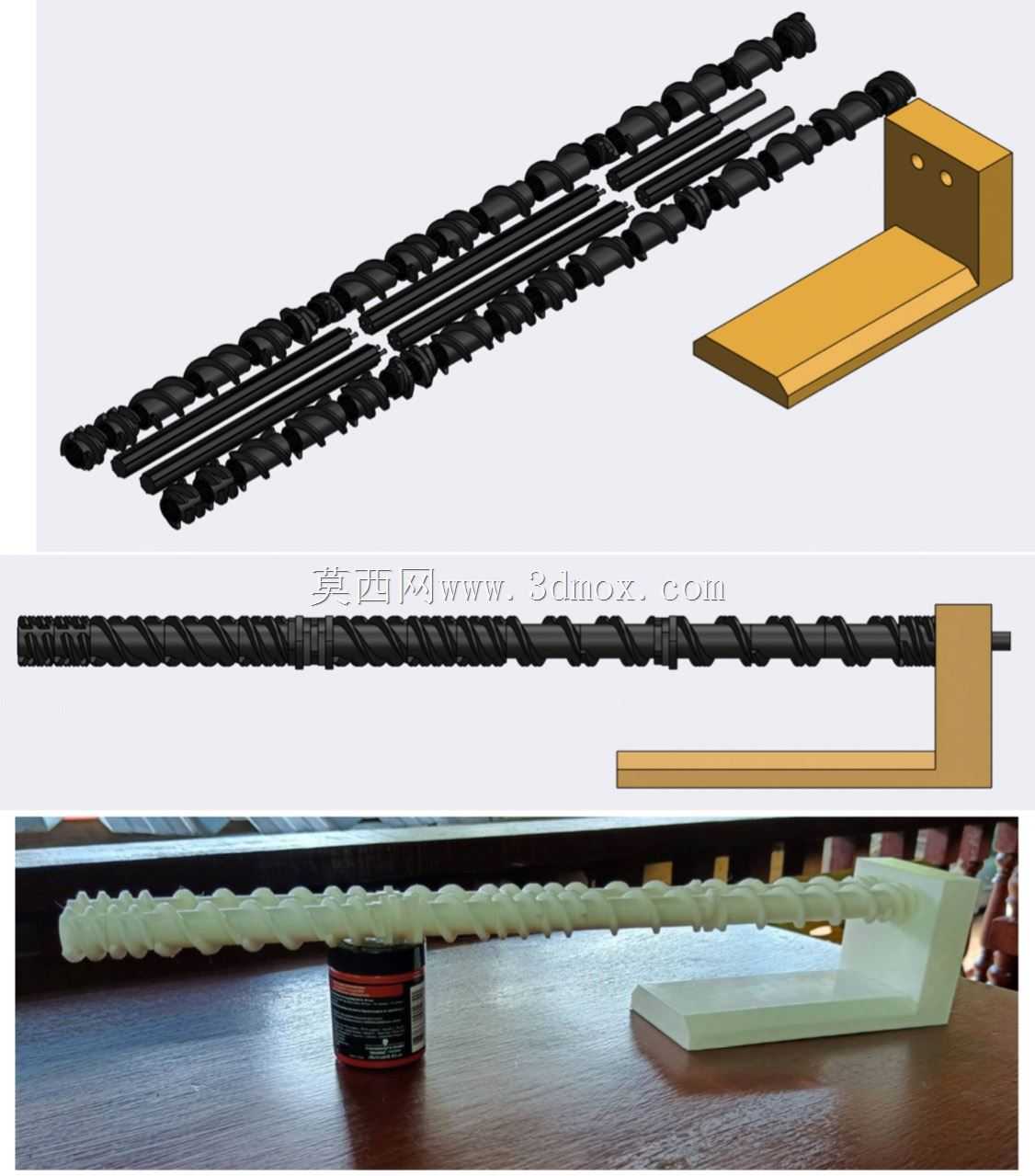

　　这套双螺杆组件的设计初衷，是适配桌面级熔融沉积成型设备的小型送料、混色挤出场景，同时也可作为微型输送实验台的核心执行部件，用来完成小颗粒物料、熔融态聚合物的稳定推送与混炼作业。整套结构拆分出34个独立零件，全部采用无支撑或少支撑的打印取向设计，不需要额外的工业级后处理设备，普通桌面FDM打印机即可完成所有零件的制作，组装时仅需通用内六角扳手、定位销钳即可完成总装，不需要定制专用工装。从功能实现逻辑来看，两根螺杆采用异向啮合型线设计，螺棱侧面预留0.2mm的啮合间隙，既避免了打印件因尺寸公差出现的运动卡滞，又能保证螺槽内的物料不会出现反向漏流，推送过程中物料可以沿着螺槽形成连续的“C”形料腔，随着螺杆转动稳定向出料端输送，

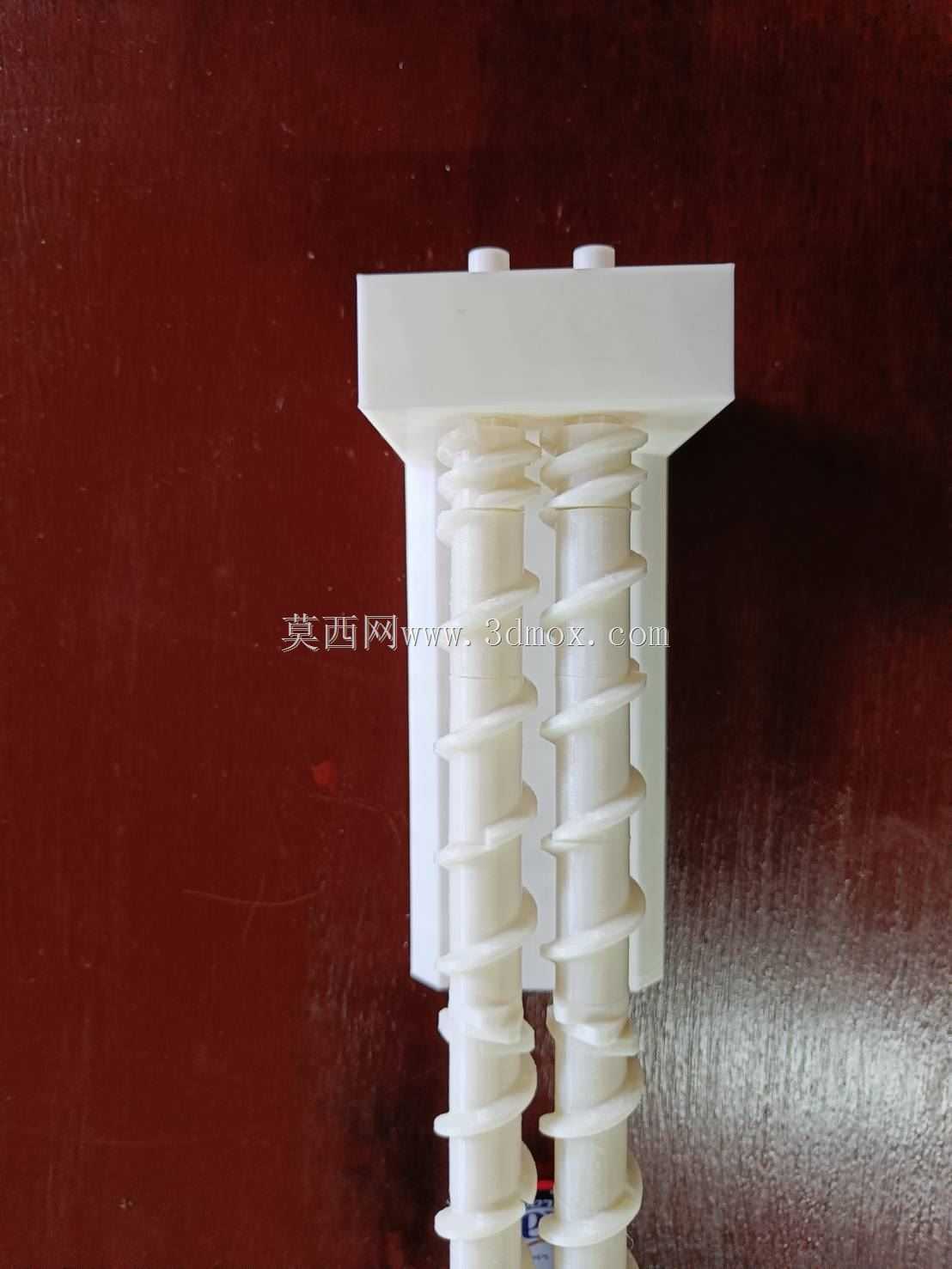

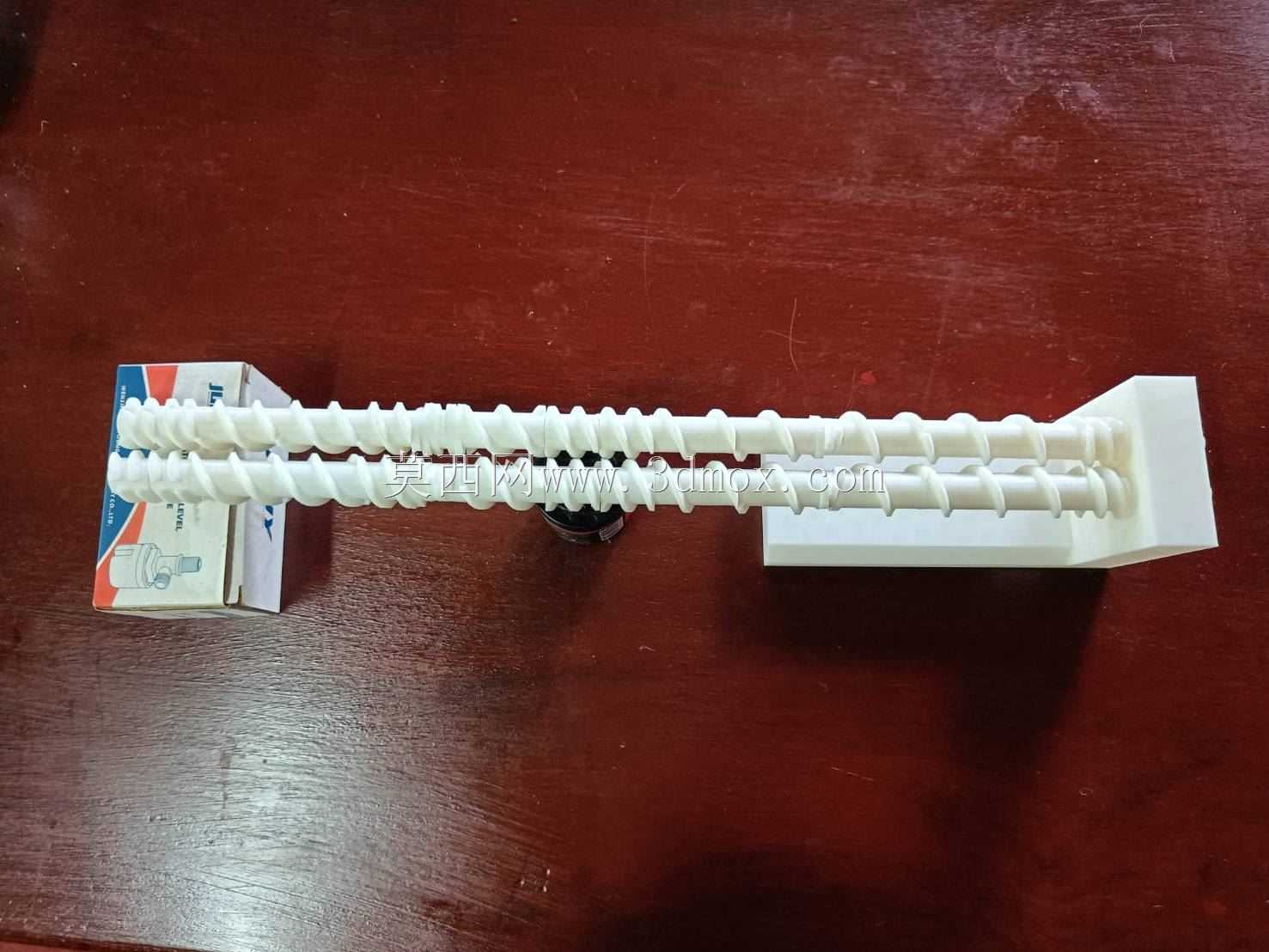

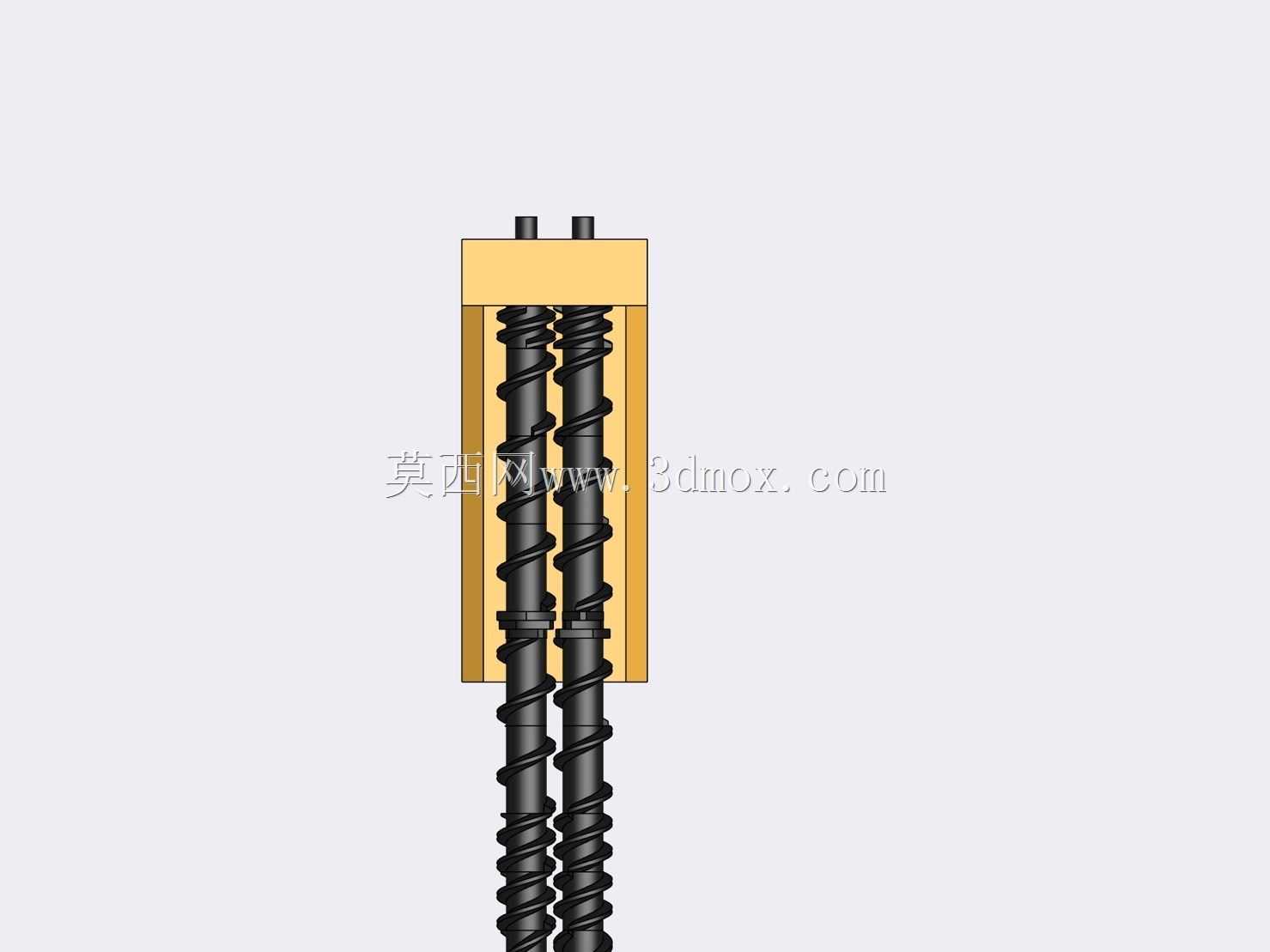

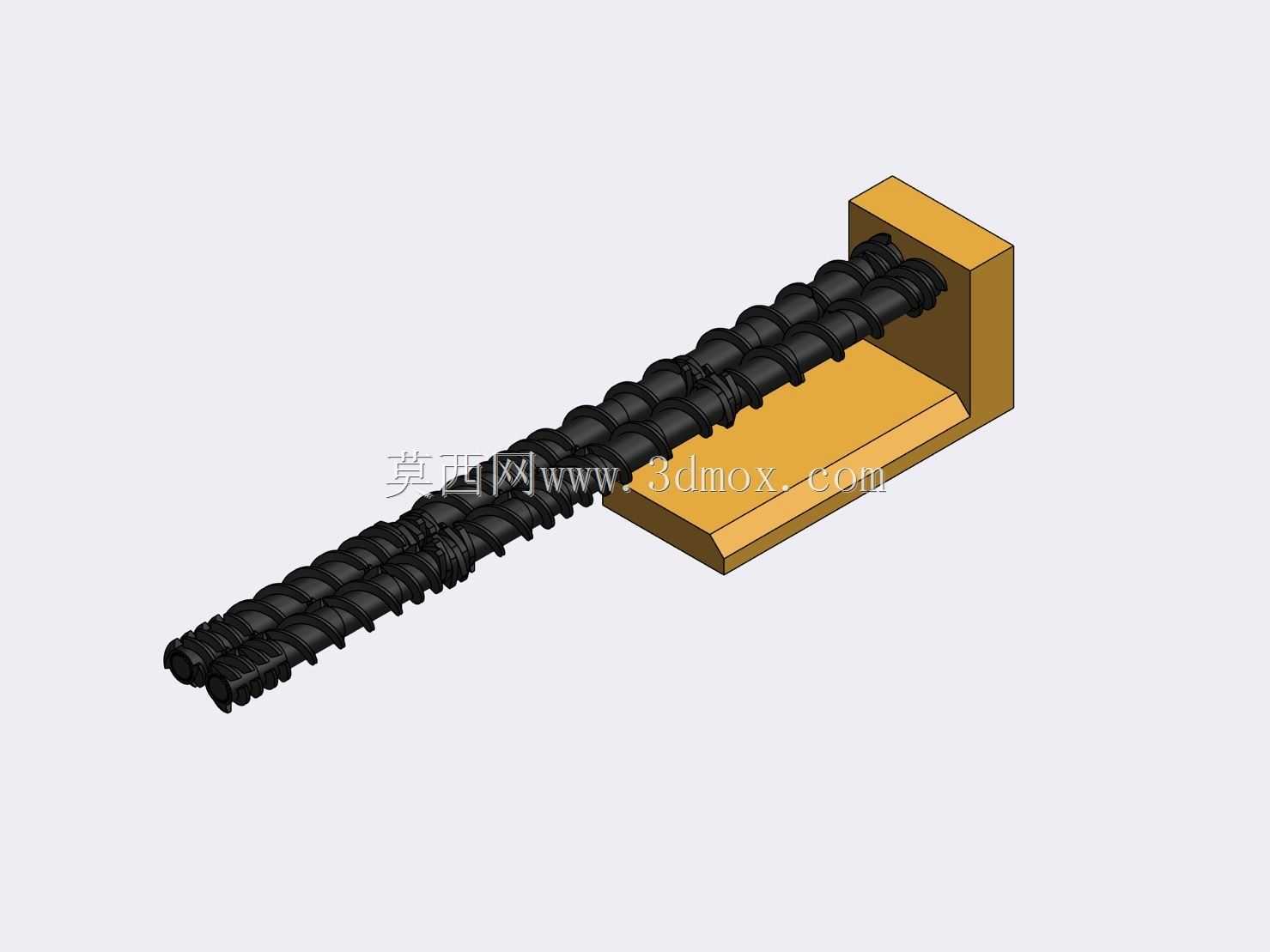

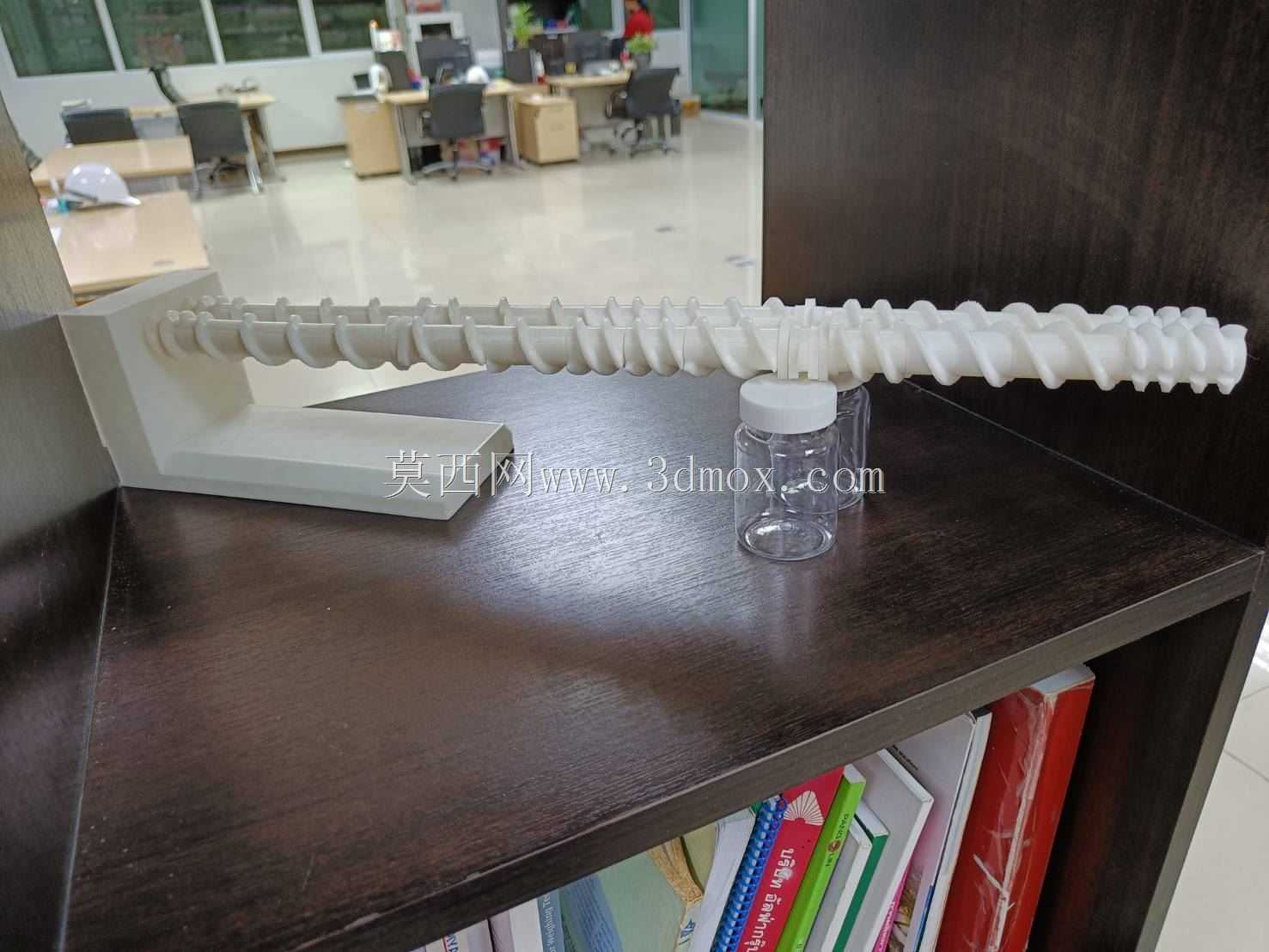

　　不会出现普通单螺杆结构常见的物料抱杆、出料脉动问题。配套的L型安装基座集成了螺杆支撑座与料道定位面，基座的竖直立面加工有两个同轴的螺杆安装孔，孔位内嵌了标准608轴承的安装位，打印完成后压入轴承即可为螺杆提供径向支撑，水平段的料道平面与螺杆轴线的平行度公差控制在0.1mm以内，保证螺杆转动时螺棱底部不会与料道壁面发生刮蹭。设计过程中特意将所有零件的壁厚控制在2mm以上，受力部位比如螺杆端部的传动连接位、基座的轴承安装位壁厚加厚到4mm，避免打印完成后零件受力开裂，同时所有棱边都做了R1的圆角过渡，既减少了打印过程中的应力集中，也避免组装时锐边划伤操作人员。从安装边界来看，整套组件的总长度控制在210mm，基座的水平段宽度为65mm，

　　竖直安装面的高度为70mm，两个安装固定孔的中心距为40mm，可以直接固定在常规2020铝型材的工作平台上，不需要额外加工转接板；螺杆的有效输送段长度为180mm，螺槽深度为4mm，单根螺杆的外径为16mm，中心距为14mm，适配的进料口尺寸为20mm*15mm，可以直接对接常见的桌面挤出机进料斗，出料端预留了标准M14的螺纹接口，可以直接连接不同口径的打印喷嘴或者挤出模头。实际组装测试时，两根螺杆的端部分别设计了六角传动接口，可以直接对接42步进电机的联轴器，不需要额外加工传动转接件，转动过程中两根螺杆的啮合传动比为1:1，不需要额外加装同步齿轮来保证相位，靠螺棱的啮合即可实现同步转动，大幅简化了传动结构的复杂度。

　　这套结构除了用于3D打印的挤出送料场景，也可以改装为微型色母混炼装置，在两根螺杆的不同螺槽段增设混炼销钉结构，即可实现两种不同颜色耗材的均匀混色，也可用来输送小剂量的塑料颗粒、粉末药剂等流动性较好的散料，适合实验室做小剂量物料输送实验使用。设计时特意规避了需要高精度机加工的配合结构，所有配合面的公差都按照FDM打印的常规精度范围设定，孔轴配合采用间隙配合，间隙量控制在0.3mm，即使是打印精度稍差的入门级设备，也能顺利完成组装并正常运转，不会出现零件装不上或者间隙过大漏料的问题。螺杆的型线采用渐开线啮合设计，相比普通矩形螺棱的结构，物料在输送过程中会受到轻微的剪切作用，对于熔融态的聚合物来说，这种适度剪切可以让物料塑化更均匀，避免出现出料时夹杂未熔颗粒的问题，同时螺棱的升角设计为17度，兼顾了输送效率和轴向推力，在步进电机转速为60rpm的工况下，每小时的物料输送量可以达到1.2kg，完全满足桌面级设备的产能需求。基座的水平料道部分采用可拆卸式盖板设计，打印完成后可以通过螺丝将盖板固定在料道上方，既方便清理料道内残留的物料，也可以在需要观察物料输送状态时，更换为透明PC材质的盖板，直观查看螺槽内的物料填充情况，方便调试进料速度与螺杆转速的匹配参数。
