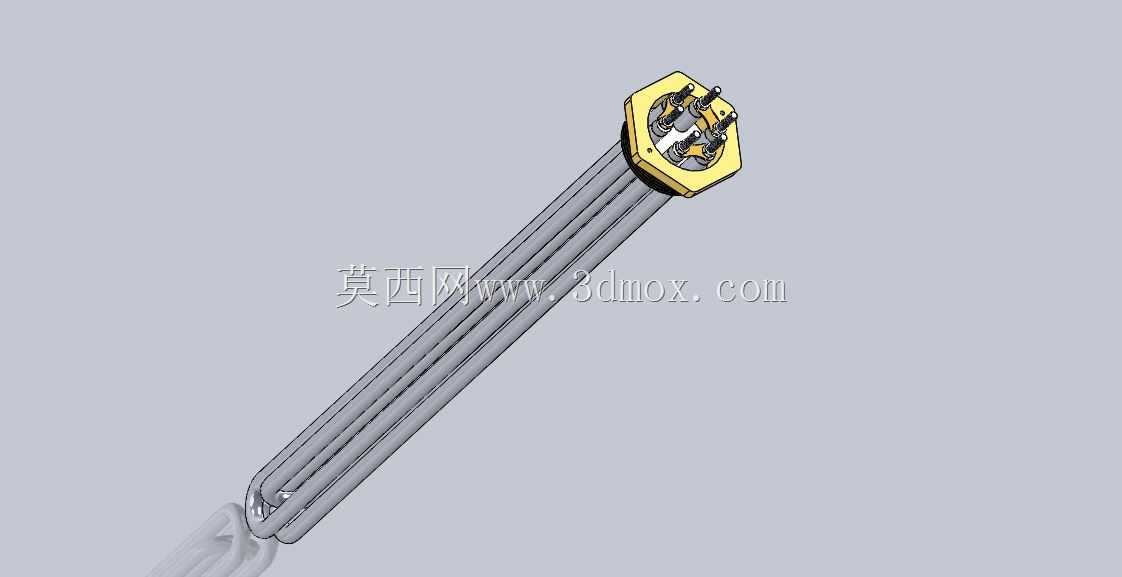

六角法兰浸入式18千瓦电加热元件结构

　　这款18千瓦功率等级的浸入式电加热元件，核心应用场景覆盖常压储液罐体、循环加热水箱、小型导热油炉、工业清洗槽、商用热水机组等需要对液态介质进行直接接触加热的设备端，在食品加工生产线的物料预热段、化工配液工序的恒温维持环节、暖通系统的辅助加热单元、电镀工艺的槽液温控工位都能见到同结构产品的实际部署，其核心作用是将电能通过合金电阻丝的热效应转化为热能，直接传递给周边液态介质，相比外置夹套加热的结构，热转换路径更短，启动后温升速度更快，热损失占比更低。从结构设计逻辑来看，这款加热元件采用六角法兰作为安装基准面，法兰端预留的螺栓孔位适配常规的螺纹对接安装方式，不需要额外制作复杂的焊接安装座，

　　现场装配时只需在罐体侧壁或端盖预制对应规格的内螺纹接口，将加热管的发热段完全浸入液面以下，拧紧法兰六角部位即可完成固定，安装边界上需要注意，发热段的有效长度要匹配罐体内部的最低液位线，绝对避免干烧工况出现，法兰密封面需要根据介质特性选配耐温耐腐的密封垫片，防止介质从安装缝隙渗漏。发热段采用多根U型金属管护套的加热管并行排布的结构，单根加热管内部填充高纯度氧化镁粉作为绝缘导热介质，电阻丝采用螺旋绕制的结构居中布置，保证管壁各方向的热传导均匀，避免局部热堆积导致的护套过早老化；多管并行的排布方式既可以在有限的法兰安装直径内容纳足够的发热功率，又能让每根加热管之间留有足够的介质流通间隙，让加热过程中介质的自然对流不受阻碍，

　　减少管间的热叠加效应，延长整体使用寿命。接线端布置在法兰外侧的防护壳体内，接线柱采用陶瓷绝缘座与法兰基体完全隔离，满足电气安全间隙要求，不同功率等级的接线柱规格适配对应的载流量要求，外部可以选配标准的接线盒防护结构，避免现场的水汽、粉尘侵入接线端造成绝缘失效。设计过程中需要重点校核的参数包括加热管的表面功率负荷，针对水介质加热的场景表面负荷通常控制在合理区间，针对导热油等粘度大、流动性差的介质则需要进一步降低表面负荷，避免介质在管壁处结焦碳化影响传热效率；同时法兰的六角对边尺寸要匹配现场常用的扳手操作空间，避免安装时出现工具无法卡紧的问题，发热段的弯折半径要符合金属管护套的最小弯折半径要求，避免弯折处出现护套开裂、

　　氧化镁粉填充密度不均的问题。在实际选型适配时，除了功率参数匹配外，还需要根据接触介质的腐蚀特性选择对应的护套材质，常规水加热场景可以采用304不锈钢材质，弱酸弱碱工况可以升级316L材质，针对有强酸腐蚀或者特殊食品级要求的场景还可以更换对应特种合金护套，法兰的螺纹规格也可以根据现有设备的接口标准做适配调整，不需要改动罐体主体结构就能完成替换安装。这类加热元件的结构设计成熟度高，零部件标准化程度好，维护更换成本低，在各类中小型液槽加热场景中应用占比很高，建模过程中需要准确还原法兰的安装尺寸、加热管的排布间距、接线端的相对位置，确保后续生成的工程图可以直接用于安装孔位的预制和配件选型，避免出现安装干涉、长度超差等现场装配问题。
