手持压力机带永磁固定结构成型心轴

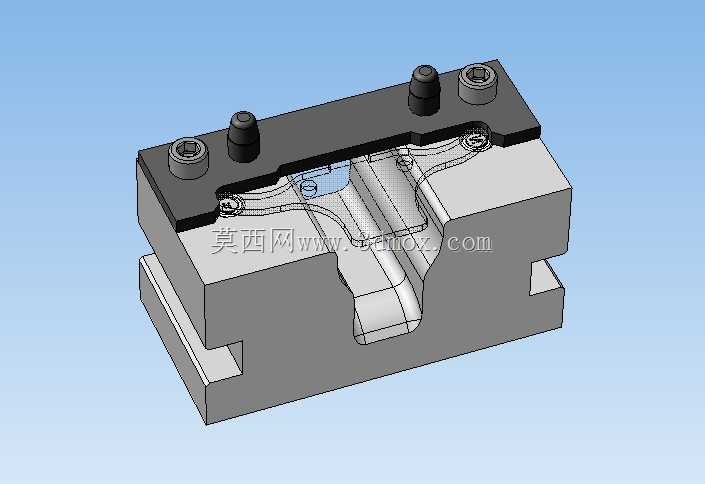

　　这套成型心轴是配套手持压力机开发的专用成型执行部件，核心作用是在小吨位手动施压工况下，完成薄型金属冲压件的局部成型作业，适配小批量试制、维修现场补制零件、教学实训场景下的压型需求，不需要配套大型冲压设备就能完成特定轮廓的压制成型。心轴本体采用合金结构钢加工，成型工作面做了淬硬处理，硬度控制在HRC48-52区间，避免多次施压后出现工作面塌陷、磨损起台的问题，工作面的轮廓公差控制在±0.02mm，能保证压制后工件的成型轮廓一致性，减少后续修形工作量。设计阶段特意集成了永磁体固定结构，在上下模合模施压前，永磁体可以预先吸附待加工的薄工件，不需要额外加装夹具或者手扶定位，既避免了手动扶持工件带来的安全风险，

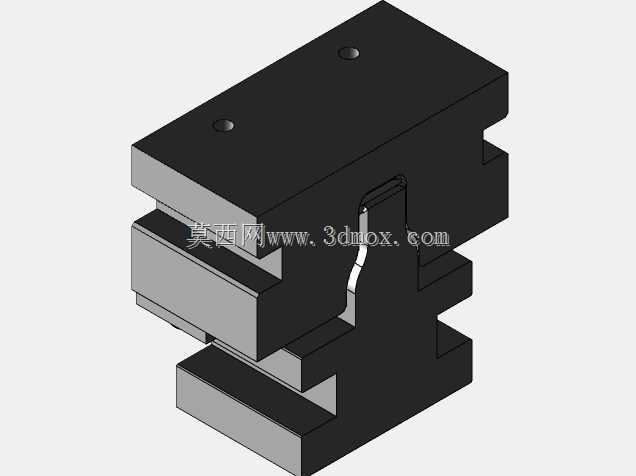

　　也能防止施压过程中工件移位导致的成型尺寸超差，永磁体的磁力做了适配调校，刚好能固定0.5-2mm厚度的冷轧钢板、铝板等常用冲压坯料，施压完成后取件也不需要额外的脱磁操作，直接就能取下成型件，操作流程比传统螺栓压板固定的工装简化很多。从安装边界来看，这套心轴的上模连接端采用标准的槽型安装结构，能直接适配多数常规手持压力机的滑块安装位，连接螺栓孔的中心距按照通用手持压机的安装尺寸设计，不需要对现有压力机的滑块部分做二次改造就能直接装夹使用；下模部分的定位基准面做了磨削加工，平面度控制在0.01mm以内，安装时只需要将下模固定在压力机工作台的T型槽范围内，找正与上模的同轴度即可完成调试，整体安装调试时间不超过15分钟，

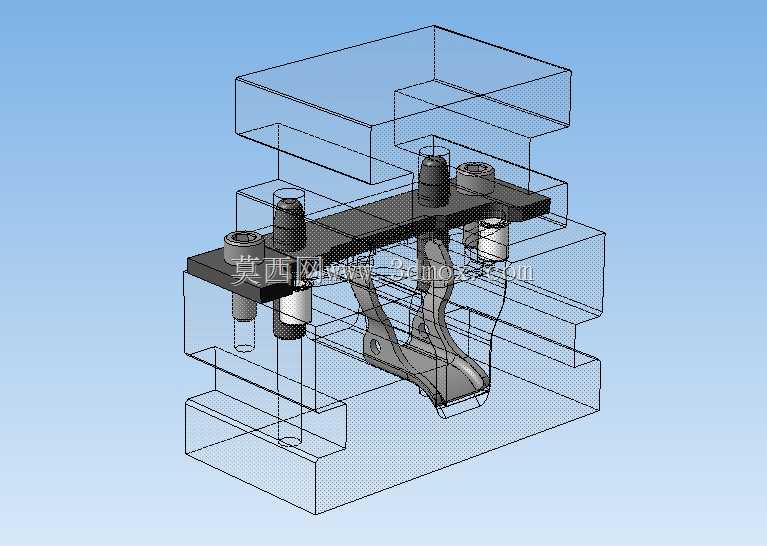

　　适合快速换模的小批量生产场景。结构设计上，心轴的成型部分做了脱模斜度处理，斜度控制在1°-1.5°区间，避免压制后工件卡在成型模腔里，上下模的导向采用内置的导柱导套结构，导柱与导套的配合间隙控制在0.015mm以内，施压过程中能保证上下模的对中精度，避免出现偏载导致的成型件壁厚不均、局部拉伤问题。在实际应用场景里，这类带永磁固定的成型心轴特别适合五金维修车间、职业院校实训基地、小型五金加工坊的小批量零件加工，比如小型五金支架的折弯成型、薄金属件的局部凸包压制成型、小零件的校形作业都能使用，相比大型冲压模具，这套心轴的整体体积小，重量控制在单人可搬运的范围内，不需要起重设备就能完成换模作业，日常维护只需要定期清理成型工作面的铁屑、

　　在导柱位置涂抹少量润滑脂即可，没有复杂的液压、电气配套部件，故障率极低。设计过程中还考虑了受力分布，心轴的承压部分做了加强筋结构，在手持压力机最大1吨的施压载荷下，心轴本体的变形量控制在0.005mm以内，不会因为长期承压出现塑性变形，永磁体的安装位置做了隔磁处理，避免磁力传导到压力机的滑块和工作台面上，防止加工过程中铁屑吸附在设备导轨面上造成设备磨损。
