手动心轴式小型压力装配作业设备

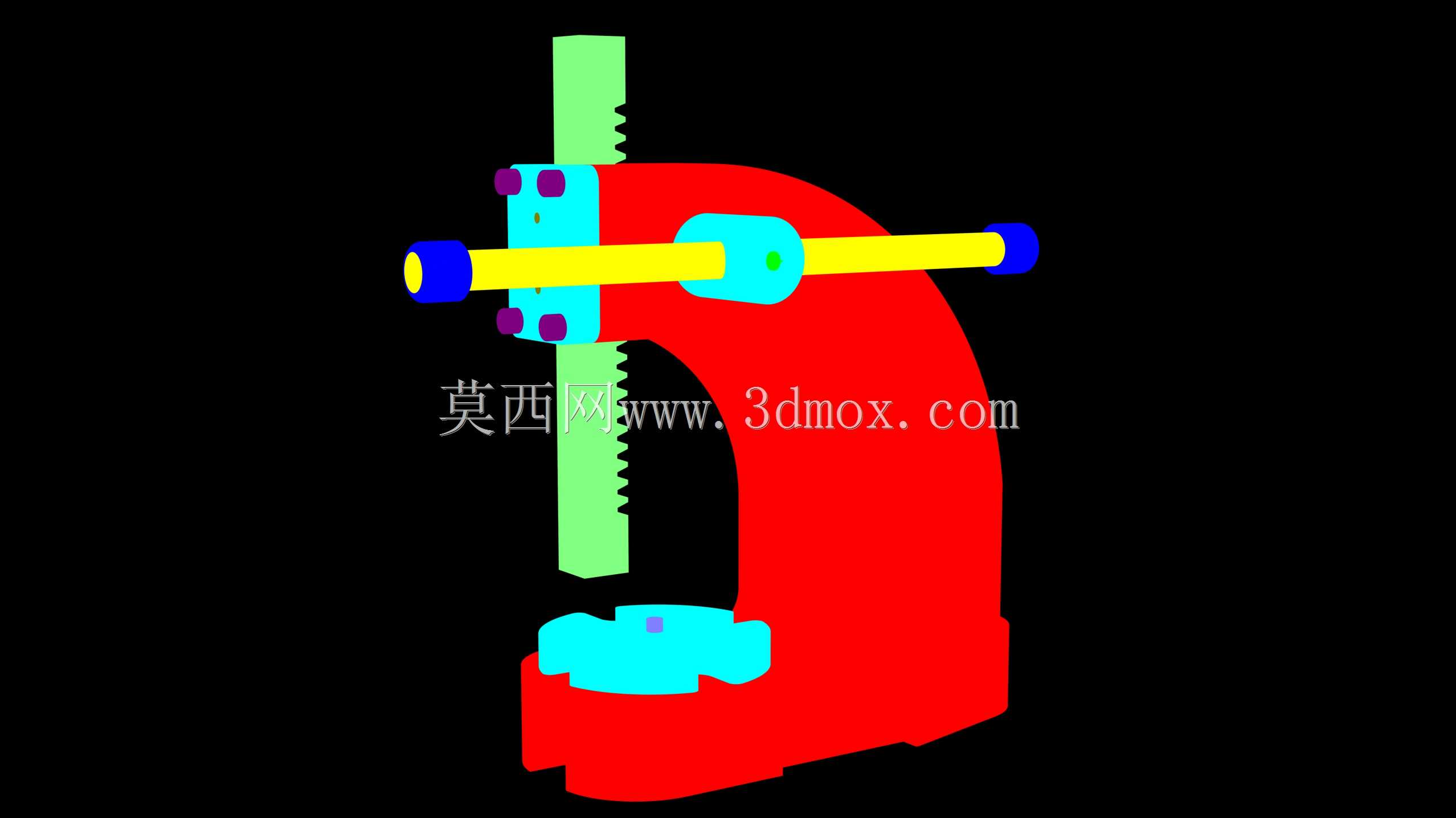

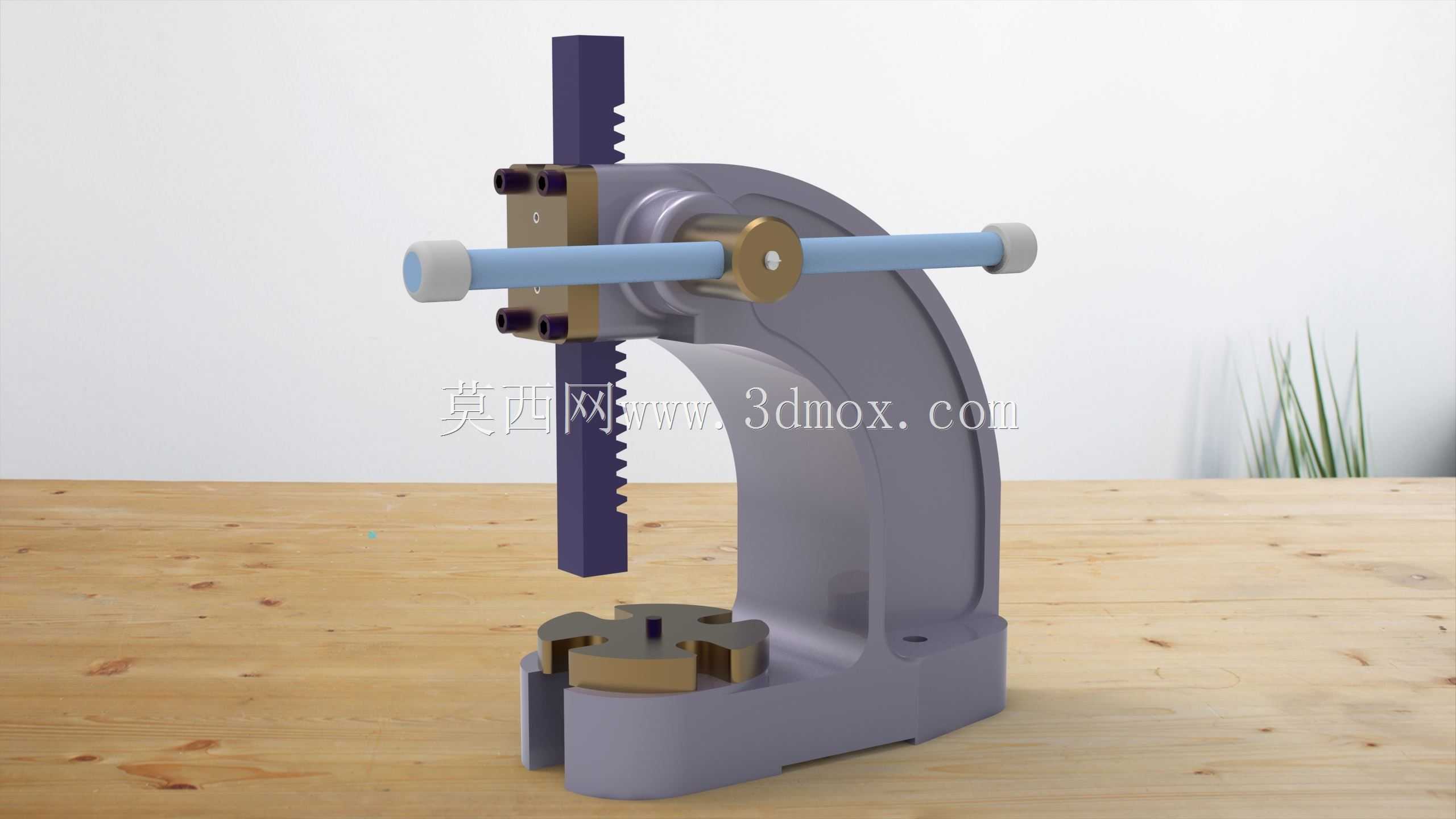

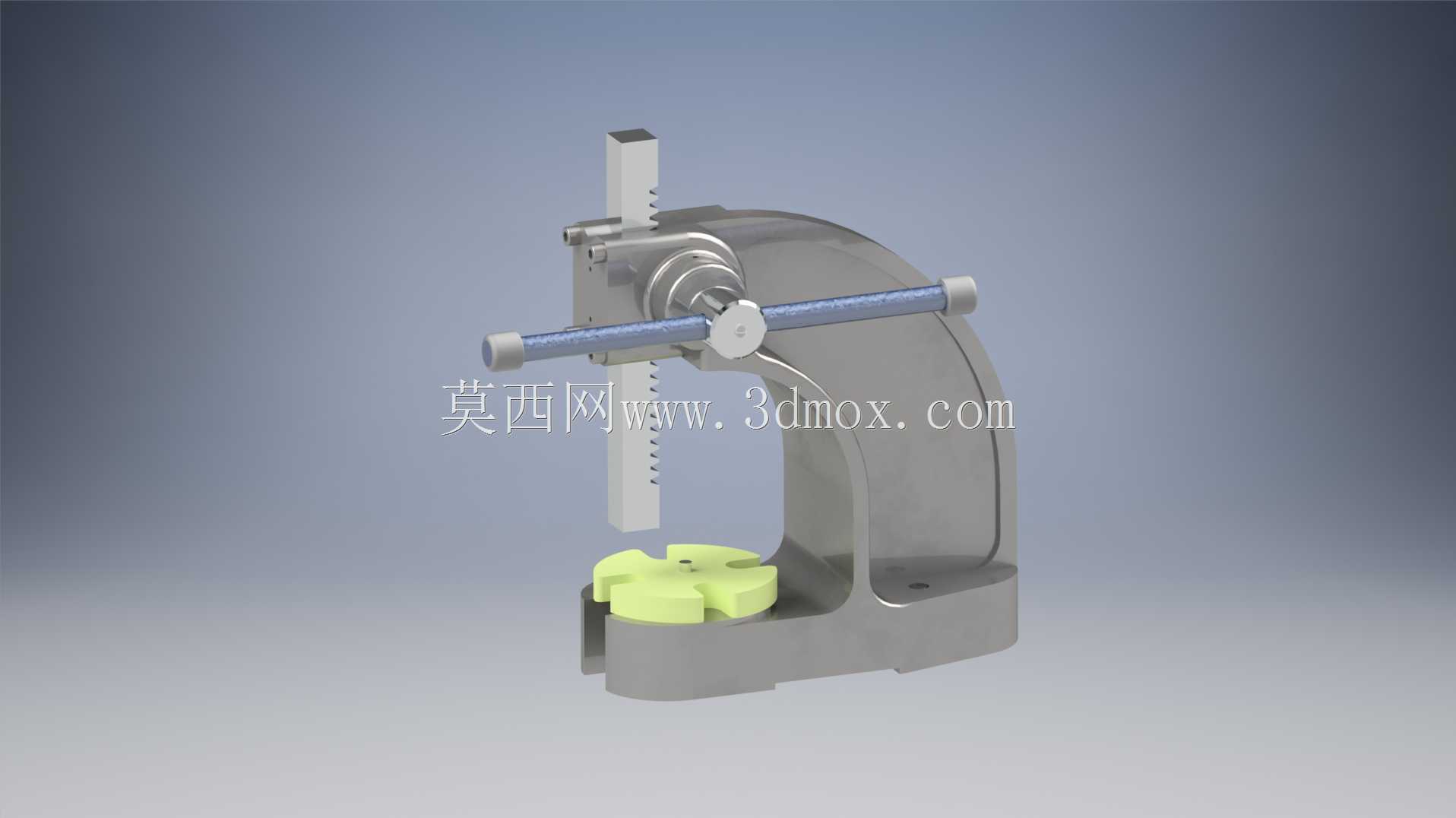

　　这款手动心轴压力设备，主要面向小批量零部件压装、过盈配合装配、小型工件校直、简易冲压工序场景，在机修工位、小型五金加工车间、教具研发实验室、电子组件装配线旁的辅助工位都能见到这类设备的身影，相比大型液压、气动压力设备，它不需要外接动力源，完全依靠机械结构放大操作力，对工位配套条件要求极低，只要有平整的安装台面就能固定使用。从结构逻辑来看，设备采用C型开式机身设计，这种结构最大的优势是操作开口大，三个方向都能靠近作业区域，取放工件不受封闭框架的限制，机身采用整体式铸造质感的结构设计，受力路径从压头位置沿弧形侧壁传递到底座安装面，应力分布均匀，长期承受压装反力也不会出现框架变形的问题，

　　C型开口的深度和高度覆盖了常规小型压装作业的工件尺寸范围，不管是小尺寸轴承压入轴座、销钉过盈装配，还是薄金属片的简易冲裁、塑料件的压合定型，都能在这个开口空间内完成作业。核心的施力结构采用心轴配合齿条的传动方案，横向布置的操作心轴两端带有防滑握柄，转动心轴时，轴上的齿轮段会带动竖向布置的齿条压杆做直线上下运动，把人手转动的扭矩通过齿轮齿条的传动比转化为压杆的轴向压力，相比传统的螺杆旋压结构，这种传动方式的压头下行速度更快，空行程移动效率更高，不需要反复旋转多圈才能靠近工件，压杆背面带有齿条定位结构，配合机身上的导向槽，能保证压头上下运动的直线度，压接过程中不会出现偏摆，避免压装时工件受力歪斜损伤配合面。

　　设备底座带有可更换的工件定位台，台面上开设了对称的T型槽结构，可以根据不同工件的装夹需求更换定位工装，不管是带孔的套类零件支撑，还是轴类零件的竖向定位，都能通过搭配不同的定位块实现快速装夹，压杆下端的压头连接位置也采用通用安装接口，可以更换平压头、V型压头、成型压头来适配不同的作业需求。从安装边界来看，设备整体占地面积小，底座的安装孔位间距适配常规工作台的T型槽间距，不需要做特殊的地基处理，直接通过螺栓固定在木质或金属工作台面上就能投入使用，整体高度适配成年人站立操作的舒适高度，操作心轴的布置高度刚好在人手自然下垂抬起的操作区间，长时间作业也不容易产生肢体疲劳。在实际使用场景中，这类小型手动压力机常用来完成小型轴承的内圈压装、

　　定位销的压入、线束端子的压接、薄板材的简易冲孔打标，甚至是维修作业中拆卸过盈配合的小型零件，相比带动力的压力设备，它的压力输出完全由操作人员手动控制，压接行程和压力大小可以通过操作手感实时调整，对于脆性材料零件、精密配合组件的压装作业来说，不容易出现压力过大压裂工件的问题，而且没有气动、液压系统的维护需求，不存在管路泄漏、气源压力波动的问题，日常只需要定期给齿轮齿条传动位置、心轴转动配合位置添加少量润滑脂就能长期保持顺畅运行。设备的结构设计完全围绕实用化需求出发，没有多余的装饰结构，所有轮廓都服务于受力和操作需求，弧形的机身外侧没有突出的尖锐棱角，避免作业过程中磕碰划伤，竖向压杆的导向段长度足够，即使压杆伸到最低作业位置，导向配合长度依然能满足压接的直线度要求，不会出现压杆翘头的问题，横向心轴的两端握柄采用防滑材质，转动施力时不容易打滑，即使手上沾有少量油污也能稳定操作。在做三维结构设计的时候，这类设备需要重点校核C型机身的开口处受力变形量，保证满负载压装时机身的开口变形量在允许范围内，避免压头和底座定位面出现平行度偏差，齿轮齿条的模数选择要匹配额定压装力的需求，齿面强度要能承受最大操作力下的接触应力，避免长期使用出现齿面磨损、断齿的问题，心轴的转动配合位置要设置耐磨衬套，降低转动过程中的磨损量，延长设备的整体使用寿命。
