三菱HG-UR502交流伺服电机三维结构

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，没有做多余的外观美化，所有结构特征都对应量产实物的装配逻辑。从实际应用场景来看，这类中大功率交流伺服电机，主要覆盖数控机床进给轴驱动、自动化生产线重载移栽机构、工业机器人关节动力输出、包装机械主传动辊驱动、纺织机械牵伸机构动力源这类对转速控制精度、转矩响应速度有硬性要求的工位，相比普通异步电机，它能在零速状态下输出额定转矩，不会出现低速爬行的问题，动态响应延迟控制在毫秒级，完全适配需要频繁正反转、快速启停的传动工况。

　　从结构设计思路来看，整个模型的搭建优先保证安装边界的准确性，机座采用方形切角的铸铝壳体结构，壳体表面的轴向散热筋不是装饰特征，筋条的高度、间距都对应实物的散热设计——这类伺服电机在额定负载下持续运行时，定子绕组的温升需要通过壳体筋条增大散热面积来控制，建模时特意保留了筋条与端盖的装配间隙，避免实际做装配干涉检查时出现误判。输出轴采用单伸端圆柱轴设计，轴径、轴伸长度、轴端的中心孔特征都严格对应实物尺寸，轴肩位置的挡圈槽、轴承位的公差带标注参考位都做了还原，方便设计人员直接搭配联轴器、同步带轮做轴系装配校核。

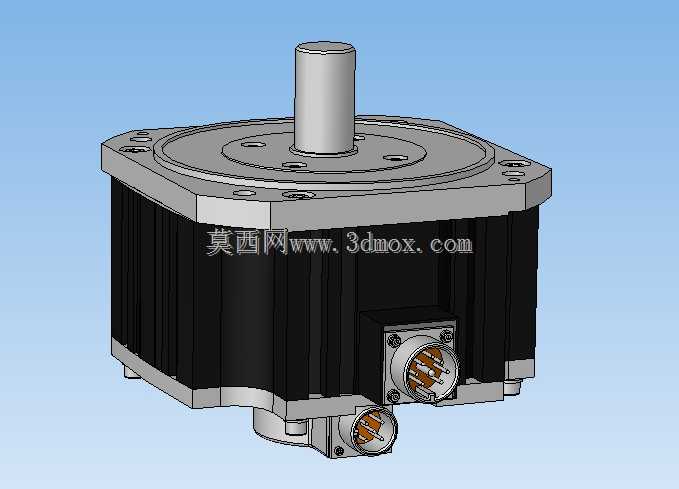

　　安装边界方面，前端盖的安装孔采用方形分布的通孔设计，孔位的中心距、孔径、沉孔深度都符合对应功率段伺服电机的通用安装尺寸规范，不管是做法兰式安装还是脚座式安装，都能直接在装配体里匹配安装板的孔位，不需要反复核对二维图纸的尺寸。电机尾部的两个连接器接口，分别对应动力线与编码器线的接插位置，建模时还原了连接器的插针分布、锁紧螺纹结构，以及接口与机座的密封台阶，方便设计人员在做整机布线时预留足够的接插操作空间，避免出现线缆弯折半径不足、接插件与周边结构件干涉的问题。

　　功能特性对应的结构细节上，电机后端的编码器安装腔做了独立的腔体分隔，和定子转子的主腔体之间有密封隔层，避免长期运行时轴承的润滑脂挥发渗入编码器腔，影响光电码盘的信号读取精度。转子部分的磁钢结构采用表贴式排布，这种设计的转动惯量更低，动态响应速度更快，适合需要快速加减速的工况，建模时还原了磁钢与转子铁芯的粘接定位台阶，以及转子两端的平衡环结构，方便做动力学仿真时准确设置转动惯量参数。定子部分的绕组端部、绝缘骨架结构都做了简化但保留了外形轮廓，方便做热仿真时计算绕组的发热分布与散热路径。

　　在实际选型参考层面，这个三维模型可以直接导入设备的整体装配体中，校核电机与周边结构的安全间隙，比如和减速机输入轴的同轴度、和拖链线缆的最小距离、和设备防护罩的预留间隙，不需要等实物到厂再做尺寸匹配，能大幅缩短设备开发的设计周期。对于做电机本体结构研究的设计人员，模型的壳体壁厚、轴承室的配合尺寸、定子铁芯的压装定位台阶都做了准确还原，可以直接作为同规格伺服电机结构优化的参考基础，不需要从零开始测绘实物。整个模型的所有配合面都按照实际装配关系做了约束，拆解后可以清晰看到各个零部件的装配顺序，从前端盖、输出轴轴承、转子组件、定子组件、后端盖、编码器组件到连接器组件，完全对应实际生产的装配流程，方便工艺人员做装配工艺规划时参考。
