方形法兰安装直流伺服电机结构设计

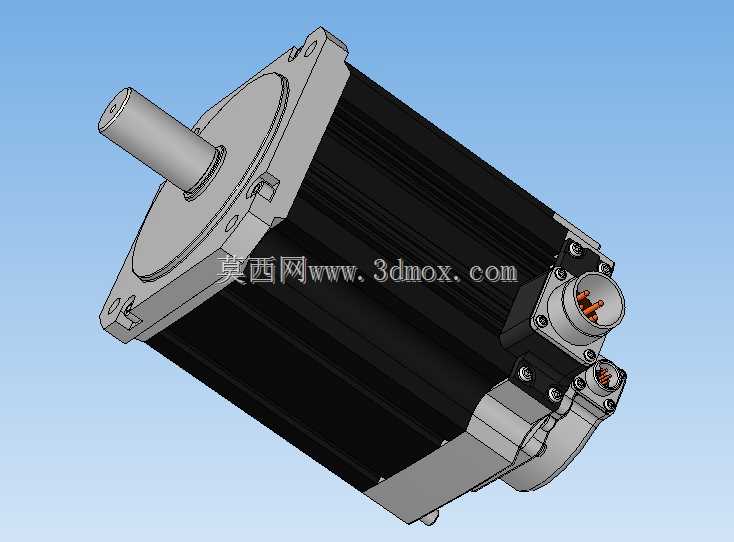

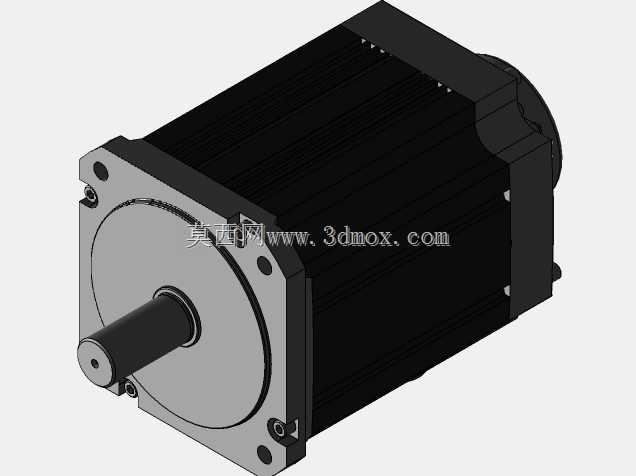

　　这款直流伺服电机的结构设计，首先围绕工业现场的安装适配性做了大量细节考量，前端采用方形法兰安装结构，法兰端面上预留的四个沉头安装孔位，可直接匹配市面上多数自动化设备的安装基准面，无需额外制作转接板，能直接适配数控进给轴、小型机械手关节、精密输送线驱动端等场景的安装需求。输出轴采用标准圆柱轴伸设计，轴端预留的键槽结构可直接配套同步轮、联轴器、行星减速箱等传动连接件，轴伸的同轴度公差控制在0.02mm以内，能有效降低高速运转时的径向跳动，避免传动过程中出现抖动、异响等问题。从功能特性来看，这款电机采用直流供电架构，相比同功率交流伺服电机，低速段的扭矩输出特性更平稳，在低速大扭矩的应用场景下，比如精密装配工位的压紧驱动、

　　检测设备的位移平台驱动，无需搭配大减速比的减速箱就能获得足够的输出扭矩，能有效缩减整套驱动机构的安装空间。电机尾部集成的两个航空插头接口，分别对应动力供电与编码器信号反馈，接口采用侧出式布局，相比尾部直出的接线方式，能减少电机轴向的安装空间占用，在安装空间局促的设备内部，不会因为线缆弯折半径不足导致接线困难，同时航空插头的锁紧结构能避免设备运行过程中因振动出现接线松脱的问题，适配有一定振动的工业生产环境。设计过程中，电机的外壳采用轴向散热筋结构，黑色的散热筋沿电机筒体轴向均匀分布，在电机持续额定负载运行时，能通过增大散热面积将绕组产生的热量快速导出，避免电机内部温度过高导致磁钢退磁，延长电机的连续运行时长。

　　端盖与筒体的连接采用内六角螺钉锁紧结构，接缝处预留密封槽，可搭配密封圈实现IP54级的防护能力，能适应车间内有少量粉尘、切削液飞溅的加工场景。从安装边界来看，电机筒体的外径尺寸控制在130mm级，法兰安装面的边长为140mm，轴伸长度为35mm，整体轴向长度不含插头部分为210mm，在做设备布局设计时，可直接按照这个尺寸预留安装空间，侧出的航空插头需要在电机径向预留至少50mm的接线操作空间，方便后期维护时插拔接线。在实际选型应用中，这款电机可覆盖1kW以内功率段的驱动需求，搭配对应的直流伺服驱动器，可实现位置、速度、扭矩三种控制模式的切换，在做非标自动化设备设计时，可直接将该模型导入装配体中做干涉检查，

　　提前验证安装位与周边结构件的间隙，避免后期加工装配时出现结构干涉。电机后端的编码器采用高分辨率磁电编码结构，相比光电编码器，抗振动、抗污染能力更强，在有少量油污、粉尘的环境下也能稳定反馈位置信号，不会因为编码盘污损导致位置反馈丢步，适合用在木工机械、包装机械等作业环境相对恶劣的设备上。结构设计上，电机的转子做了动平衡校正，平衡等级达到G2.5级，在额定转速3000rpm运行时，整机的振动值控制在0.5mm/s以内，能满足精密加工设备对驱动端振动控制的要求，不会因为电机自身振动影响设备的加工精度。前端轴承采用深沟球轴承配对安装结构，可同时承受径向载荷与少量轴向载荷，在驱动带轮、链轮等存在径向受力的传动结构时，能保证轴承的使用寿命，避免长期运行出现轴承磨损导致轴伸跳动超差。
