日精GTR系列卧式齿轮减速电机结构

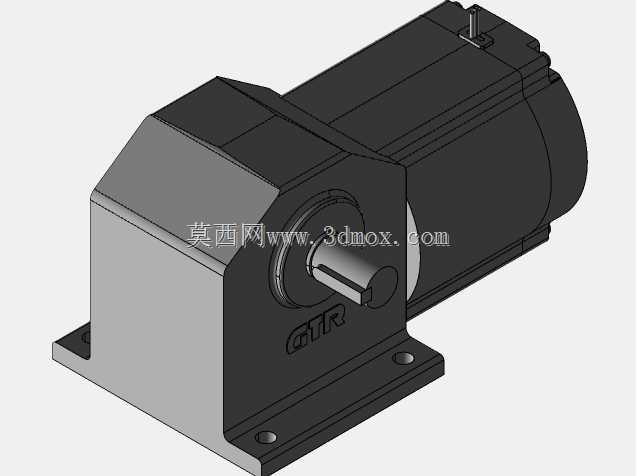

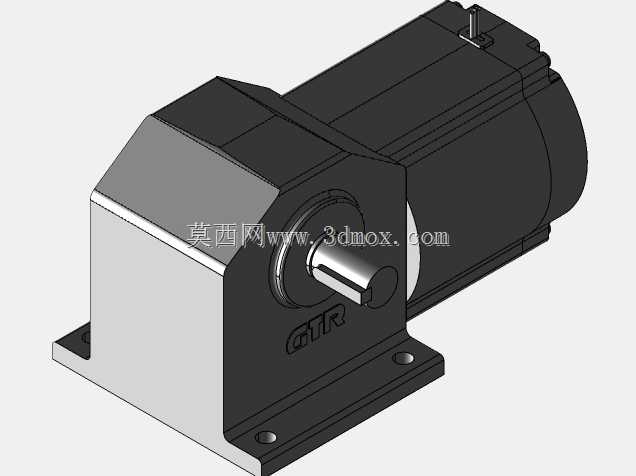

　　做非标设备传动选型的时候，这类集成齿轮减速的一体式电机是绕不开的常用部件，不同于分体式电机搭配独立减速机的组合结构，这款卧式齿轮减速电机把减速齿轮组和驱动电机集成在同一壳体内，省去了现场安装时的对中工序，也避免了联轴器连接带来的传动间隙与额外维护点，在输送线、小型自动化专机、包装辅机这类对安装空间有严格限制的场景里，这类一体式结构的优势非常明显。从结构设计来看，这款电机采用底脚卧式安装形式，安装底座和减速箱壳体为一体化铸造成型，底座上预留的四个安装沉孔可以直接通过螺栓固定在设备的安装基板上，不需要额外制作转接安装板，安装基准面的平面度公差控制在0.05mm以内，能保证电机运行时的同轴度，减少长期运行带来的轴承偏磨问题。

　　输出轴采用单伸式实心轴设计，轴径18mm，轴端加工有标准平键槽，可以直接通过键连接配合链轮、同步带轮或者联轴器传递扭矩，减速比为1:40，对应的输出转速在90W功率等级下，能适配多数中低转速大扭矩的负载需求，不用额外增加变速机构就能直接驱动负载。在实际应用场景里，这类齿轮减速电机常被用在轻工生产线的工件输送、小型工装的回转驱动、自动化设备的进给机构上，比如电子厂的PCB板输送线、食品包装线的拨料机构、小型加工专机的工件转位，都能看到同类型号的身影。设计这款模型的时候，首先要明确安装边界的尺寸约束：底座的安装孔距是选型时的核心参数，要保证和设备机架的预留孔位完全匹配，输出轴的中心高决定了配套传动部件的中心高度，

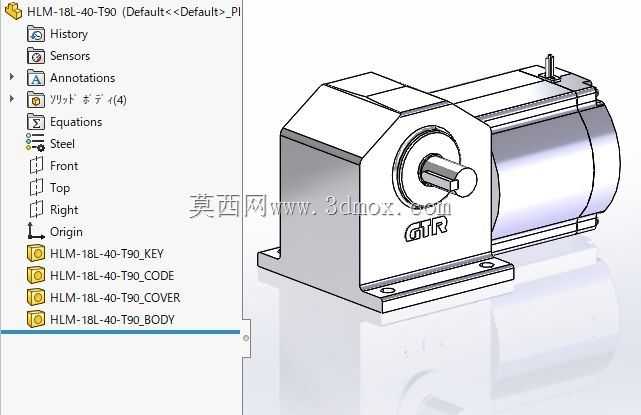

　　建模时需要把这个尺寸作为基准尺寸，后续所有壳体、端盖的尺寸都要围绕这个基准展开。减速箱部分的壳体采用圆角过渡的箱型结构，既可以保证铸造时的工艺性，避免应力集中，也能在内部容纳多级减速齿轮组，齿轮组的润滑采用脂润滑方式，所以壳体上没有设计额外的油标、放油孔，日常使用中不需要定期更换润滑油，维护成本更低。电机部分的壳体采用散热筋结构，沿电机轴向布置的散热筋可以增加壳体和空气的接触面积，在连续运行时能把绕组产生的热量及时散发出去，保证电机的温升在允许范围内，避免过热烧毁。输出端的轴承采用深沟球轴承搭配油封的结构，油封可以防止内部润滑脂泄漏，同时阻挡外部的粉尘、水汽进入减速箱内部，适配车间多粉尘的工况环境。建模过程中，要把各个零件的配合公差考虑进去：比如输出轴和轴承内圈的配合采用基孔制过渡配合，轴承外圈和减速箱轴承孔的配合采用基轴制间隙配合，端盖和箱体的配合面要设计密封槽，放置O型密封圈保证防护等级。整个装配体分为电机本体、减速箱壳体、齿轮传动组、输出轴、端盖、安装底座几个部分，每个零件的建模都要遵循实际加工工艺，比如铸件的拔模斜度、机加工面的粗糙度要求、螺纹孔的攻丝深度，这些细节在建模时都要体现出来，才能保证模型导出的工程图可以直接用于生产参考。很多刚入行的工程师在选型这类减速电机的时候，容易只看功率和减速比，忽略输出轴的径向负载能力，这款电机的输出轴因为直接集成在减速箱上，轴承的支撑跨距更大，

　　能承受的径向负载比分体式联轴器连接的结构高30%左右，在直接驱动链轮、滚筒这类有径向力的负载时，不需要额外增加支撑轴承座，能进一步简化设备结构。另外，接线盒的位置设计在电机壳体的侧面，接线口采用标准防水接头，不管是侧面走线还是顶部走线都能适配，不会和周边的设备结构产生干涉。在做设备布局的时候，这类卧式安装的减速电机要预留足够的散热空间，电机尾部不要紧贴设备墙板，至少留出30mm以上的空隙保证空气流通，同时安装螺栓要加装防松垫圈，在设备有振动的工况下避免螺栓松动导致的电机移位。从传动特性来看，1:40的减速比搭配90W的驱动功率，输出扭矩可以满足多数轻载传动的需求，齿轮组采用斜齿轮啮合设计，相比直齿轮传动噪音更低，传动更平稳，在对运行噪音有要求的车间环境里，斜齿轮结构的减速电机是更优的选择。整个模型的结构拆分完全按照实际产品的装配顺序来做，从输出端盖的拆卸到内部齿轮组的拆解，都和实际维修时的拆解顺序一致，不管是用来做设备的布局干涉检查，还是做维修培训的演示模型，都能直接使用，不需要再做结构调整。
