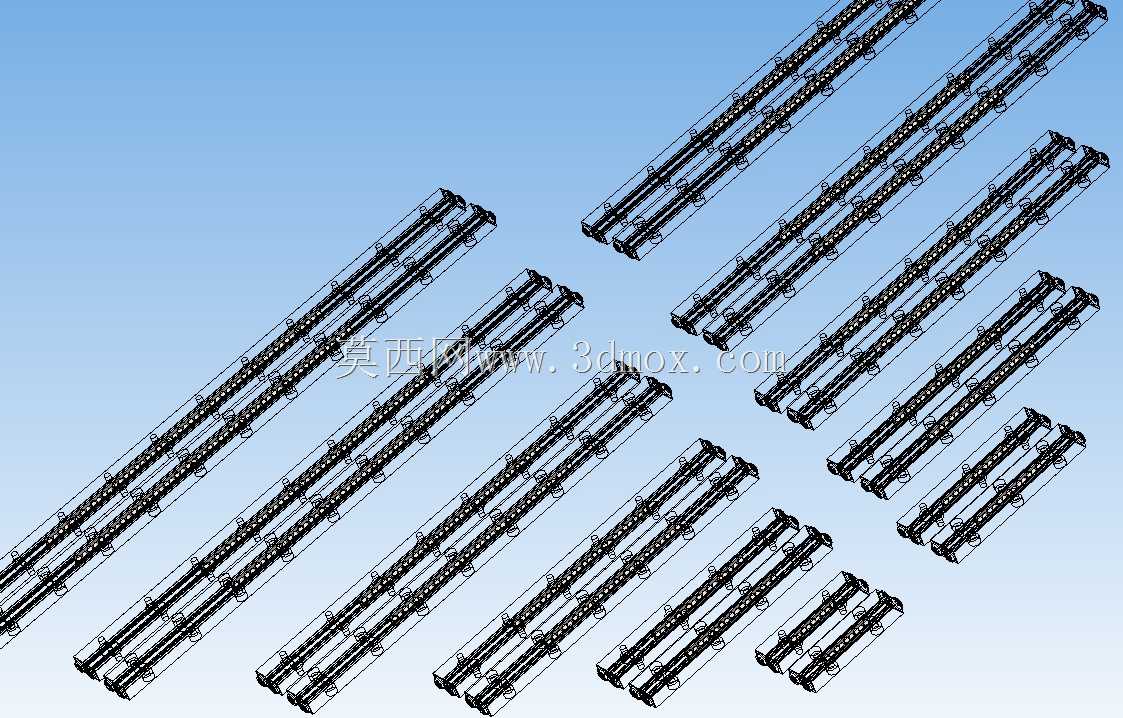

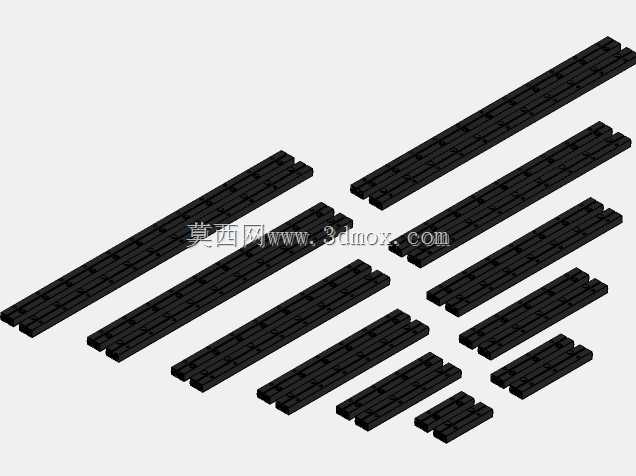

d4mm规格交叉滚轮直线导轨结构设计

项目分类:导轨 发布时间:2023-07-08 ID:695801
  • d4mm规格交叉滚轮直线导轨结构设计
  • d4mm规格交叉滚轮直线导轨结构设计

  在精密传动场景里,这类带交叉滚轮的小规格直线导轨,一直是紧凑型自动化设备里的核心导向部件,很多做小型检测设备、精密滑台、半导体分选机构的工程师,在选型时都会优先考虑这类结构——相比传统滚珠直线导轨,交叉滚轮结构的接触刚性更强,滚动体的排布方式让它在承受多方向复合载荷时,不会出现局部应力集中的问题,尤其是在短行程高频往复的工况下,它的运动阻尼更均匀,不会出现滚珠导轨常见的低速爬行现象。

  从结构设计逻辑来看,这款d4mm滚轮直径的导轨,核心是把圆柱滚轮以90度交叉的方式嵌装在导轨保持架内,相邻滚轮的轴线互相垂直,分别对应承受垂直方向、水平侧向的载荷,这种排布方式让单根导轨就能同时承担径向、反径向、侧向的多维度受力,不需要像传统导轨那样成对安装来抵消侧向力,对于安装空间极度受限的紧凑型设备来说,能大幅压缩整体安装尺寸。设计时首先要保证的是滚轮与导轨滚道的线接触精度,滚道的表面粗糙度要控制在Ra0.8以内,避免滚轮滚动时出现卡顿或者磨损不均的问题,同时保持架的兜孔间隙要控制在0.02-0.05mm之间,间隙过大会导致滚轮运行时出现窜动,影响运动精度,间隙过小则会增大滚动阻力,甚至在长时间运行后出现保持架卡顿的故障。

  从安装边界来看,这款导轨覆盖了80mm到480mm的行程范围,不同行程规格的导轨截面尺寸保持统一,安装孔位采用等间距排布,工程师在做设备结构设计时,可以根据实际需要的行程直接选型,不需要重新调整安装基座的孔位布局,大幅缩短设计周期。导轨的安装基准面做了精密磨削处理,安装时只需要将导轨侧基准面贴紧基座的定位台阶,按照对角线顺序拧紧安装螺钉即可,不需要额外做复杂的校调工作,对于批量组装的设备来说,能有效降低装配工时。需要注意的是,这类交叉滚轮导轨的预压是通过滚轮与滚道的尺寸选配来实现的,不同预压等级对应的载荷能力和运行阻力有明显区别,轻预压等级适合用于需要低阻力、高速往复的检测类设备,中预压等级适合用于有一定切削载荷的小型加工工位,重预压则适合用于冲击载荷较大的冲压上下料机构,选型时不能盲目追求高刚性而选择过大的预压,否则会大幅缩短导轨的使用寿命,甚至出现滚轮抱死的问题。

  在实际应用场景中,这类小规格交叉导轨常被用在3C产品的精密组装工位,比如手机摄像头模组的对焦调整滑台、微型点胶机的Z轴导向机构、医疗检测设备的样本移送机构,这些场景共同的特点是安装空间小、运动精度要求高、往复运动频率高,传统的滚珠导轨因为结构尺寸偏大,很难在这类紧凑空间里满足精度要求,而滑动导轨的摩擦阻力大,长时间运行会出现磨损导致精度下降,交叉滚轮导轨刚好能平衡尺寸、精度、寿命三方面的需求。另外在一些小型光学检测设备里,这类导轨的运动平稳性优势也很突出,因为滚轮是线接触滚动,运行时的振动幅度远小于滚珠点接触的结构,能避免光学成像时因为振动出现的图像模糊问题,保证检测精度。

  设计这类导轨的三维模型时,需要重点还原几个关键结构细节:首先是交叉排布的滚轮装配关系,要准确体现相邻滚轮的垂直角度,以及滚轮与滚道的接触位置,不能出现滚轮与导轨本体干涉的问题;其次是保持架的限位结构,要体现出保持架两端的限位挡块,避免保持架在运行过程中脱出导轨;最后是安装孔的沉头尺寸与位置精度,要和实际选型样本的参数保持一致,方便工程师直接将模型导入装配体中做干涉检查,不需要二次调整尺寸。很多新手工程师在建模时容易忽略滚轮的倒角细节,实际上滚轮两端的微小倒角是为了避免滚轮边缘与滚道出现应力集中,同时也能在装配时起到导向作用,这些细节虽然不影响整体外观,但在实际工程应用中会直接影响部件的使用寿命,建模时必须准确还原。

  从维护角度来说,这类交叉滚轮导轨的润滑要求比滚珠导轨更低,因为滚轮的滚动接触面积更大,润滑脂不容易被挤出,正常工况下只需要每隔半年补充一次锂基润滑脂即可,不需要频繁维护,对于一些安装在设备内部、不方便日常维护的工位来说,这个特性能大幅降低设备的后期运维成本。不过要注意的是,这类导轨不适合在有大量粉尘或者切削液飞溅的场景下无防护使用,因为粉尘一旦进入滚道,会嵌在滚轮与滚道的接触面上,加速滚道磨损,严重时还会导致滚轮卡滞,如果必须在这类场景下使用,需要额外加装风琴防护罩或者钢带防护罩,阻挡杂质进入导轨内部。
