挤出机用12工位绘图刀具轮组结构

项目分类:通用机械零部件 发布时间:2023-07-08 ID:695786
  • 挤出机用12工位绘图刀具轮组结构
  • 挤出机用12工位绘图刀具轮组结构
  • 挤出机用12工位绘图刀具轮组结构
  • 挤出机用12工位绘图刀具轮组结构
  • 挤出机用12工位绘图刀具轮组结构

  这套轮式刀具组件主要适配12ea规格的挤出生产线绘图裁切工序,安装在挤出机模头出料端的旋转工位上,负责对连续挤出的型材、胶条或包覆线材进行定长裁切、端面修型以及轮廓绘图式切削作业。日常生产中,塑料挤出、橡胶包覆、线缆护套加工这类连续出料的产线,都会用到这类多工位旋转刀盘,相比单刀往复裁切结构,轮式刀组可以在主轴连续旋转的状态下完成多工序切削,不用频繁停机换刀,能匹配挤出线每分钟数米到数十米的出料速度,避免出料停顿造成的型材积料、截面变形问题。

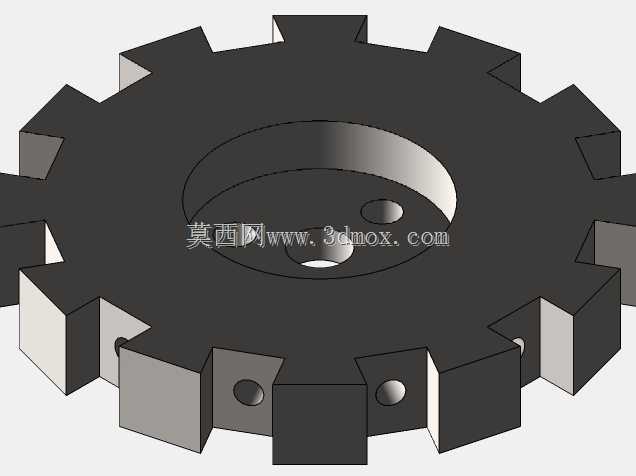

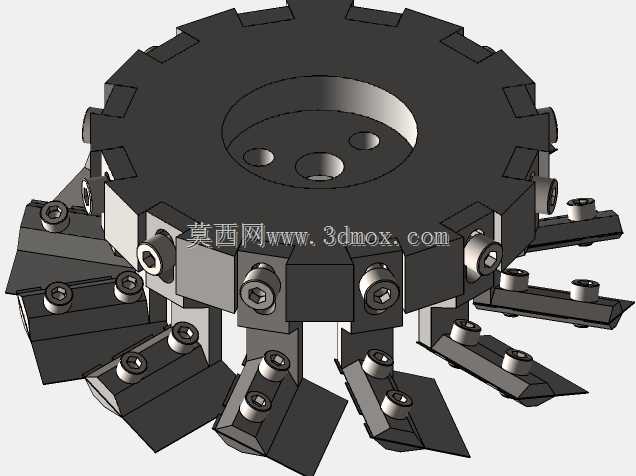

  从结构设计来看,整个刀盘采用中心定位的圆盘式基体,中心的大尺寸通孔是主轴安装孔,用来套在挤出机裁切工位的旋转主轴上,孔内预留键槽位传递扭矩,周边三个小的沉头孔是锁紧螺丝过孔,装配时螺丝穿过沉孔将刀盘与主轴法兰端面锁紧,保证高速旋转时的同轴度,避免刀盘偏摆造成的切削刃口崩损、裁切尺寸超差。刀盘圆周方向均匀分布12个独立的刀座安装位,每个刀座都通过内六角螺栓与盘体连接,这种分体式设计的好处很明显,单块刀片磨损后只需要松开对应位置的螺栓更换刀片即可,不用整体拆卸刀盘,日常维护的停机时间能缩短七成以上;同时每个刀座的安装基面都做了定位止口,刀片装配时不需要反复打表找正,靠止口就能保证刃口的伸出量一致,裁切出来的型材端面平整度能控制在0.1mm以内。

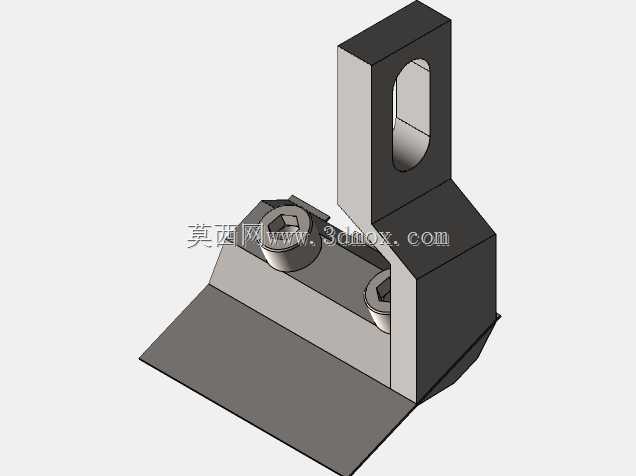

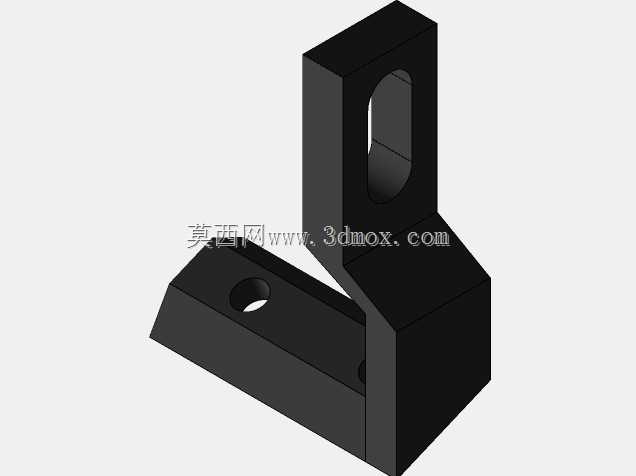

  每个独立刀座上都设计了可调节的刀片装夹槽,槽内预留了微调余量,可以根据不同挤出材料的切削特性调整刀片的伸出长度与切削角度:比如加工硬质PVC型材时,刀片伸出量控制在2mm以内,采用负前角切削,避免刃口崩缺;加工软质PE或橡胶材料时,刀片伸出量调整到3-4mm,采用正前角切削,保证切面光滑无毛刺,不会出现粘刀、拉丝的问题。刀座与盘体之间还预留了垫片安装位,通过增减不同厚度的精密垫片,可以微调每把刀片的切削直径,适配不同外径规格的挤出型材加工,不需要更换整套刀盘就能覆盖一定范围内的产品尺寸需求,能减少生产线的备件库存种类。

  安装边界方面,这套刀组的最大旋转外径需要和挤出机的裁切护罩内径预留至少10mm的安全间隙,避免高速旋转时刀座与护罩发生刮碰;中心安装孔的公差采用H7级精度,与主轴的配合间隙控制在0.02mm以内,防止旋转时出现动平衡超差的问题,刀盘整体做了动平衡校正,剩余不平衡量控制在G2.5级以内,在最高300转/分钟的工作转速下不会出现明显振动,能保证裁切长度的一致性,也能延长主轴轴承的使用寿命。刀片采用硬质合金材质,通过螺栓压块固定在刀座上,压块的压紧面做了滚花处理,增大摩擦力防止高速切削时刀片移位,每个压块采用两颗内六角螺栓锁紧,锁紧扭矩控制在8N·m,既能保证压紧力足够,又不会因为扭矩过大造成压块变形、刀片碎裂。

  实际生产应用中,这类多工位旋转刀组还能适配不同的工艺需求,比如在部分刀位安装划线刀、倒角刀,就能在裁切的同时完成型材表面划线、端面倒角的工序,不用后续再单独设置修型工位,能缩短产线的整体长度,减少设备投入成本。刀盘基体采用45号钢调质处理,表面做发黑防锈处理,长期在挤出生产线的高温、有少量切削挥发物的环境下工作,不会轻易出现锈蚀、基体变形的问题,正常工况下的基体使用寿命能达到3年以上,只需要定期更换磨损的刀片即可。装配时需要注意每个刀座的螺栓要按照对角线顺序分次锁紧,避免单次锁紧单个螺栓造成刀座倾斜,影响刃口的位置精度,装配完成后需要手动盘车检查所有刀片的刃口轨迹,确认没有突出的干涉点之后再启动设备空转,空转时没有异常振动、异响才能正式进料生产。
