440mm行程4mm滚柱交叉滚轮线性导轨

　　在精密滑台、检测工位移载、小型自动化模组的直线传动选型中，交叉滚轮线性导轨是兼顾刚性与运行顺滑度的常用部件，本次呈现的这款导轨采用双轨平行排布结构，滚柱直径为4mm，单根导轨有效行程可达440mm，适配中低速、中等负载的直线往复运动场景。从结构设计逻辑来看，交叉滚轮导轨的核心优势在于滚柱呈90°交叉排列，可同时承受来自垂直方向、水平侧向以及倾覆力矩的复合载荷，相比普通滚珠直线导轨，其接触形式为线接触，额定动载荷更高，运行时的阻尼特性更均匀，不会出现滚珠导轨在微进给工况下常见的爬行问题，尤其适合光学检测、精密点胶、小型工件移栽这类对运行平稳性要求较高的工位。

　　从安装边界来看，这款导轨采用分体式安装基面设计，两根平行导轨的安装孔位沿导轨长度方向等距排布，安装时可先将单根导轨固定在设备基座的基准面上，打表校正直线度后再锁紧另一侧导轨，安装孔的沉头深度适配常规内六角圆柱头螺钉的锁紧要求，不需要额外加工避让沉孔。导轨的整体截面高度较低，在有限的设备安装空间内可以压缩Z向尺寸，对于紧凑型自动化设备的布局设计十分友好，比如桌面型检测设备、小型上下料模组的Z轴升降导向，都可以选用该规格导轨来缩减整体结构体积。

　　实际应用场景中，这类交叉滚轮导轨常搭配同步带传动或者丝杆传动使用，导轨本身自带的保持架结构可以避免滚柱在运行过程中出现错位脱落，即使在竖直安装的工况下，也不需要额外加装防掉珠的防护结构，维护成本更低。导轨的滚道经过精密磨削加工，表面粗糙度控制在合理区间，运行时的噪音水平远低于同规格的滚珠导轨，在无尘车间、实验室检测设备这类对噪音控制有要求的场景下适配性更强。设计时需要注意，两根导轨的平行度公差需要控制在0.02mm以内，否则会加剧滚柱与滚道的磨损，缩短导轨的使用寿命，同时安装基面的平面度也需要做相应管控，避免安装应力导致导轨变形，影响运行精度。

　　从功能特性上看，这款导轨的滚轮采用交叉排布方式，相邻滚柱的轴线互相垂直，在承受正向载荷的同时，侧向的抗扭转能力更强，当滑台搭载偏心负载时，导轨的四个方向受力均匀，不会出现单侧受力过大导致的卡顿问题。导轨的端部设置有密封端盖，可以阻挡加工过程中产生的切屑、粉尘进入滚道内部，在普通机加工车间的工况下不需要额外加装防护罩即可稳定运行，如果应用在切削液较多的加工场景，还可以在端盖外侧加装刮屑板，进一步提升防护等级。440mm的有效行程可以覆盖大部分小型自动化设备的移载需求，比如小型PCB板检测设备的X轴移载、电子元器件摆盘设备的Y轴传动，都可以直接选用该行程规格，不需要额外定制加长导轨，缩短设备的设计与采购周期。

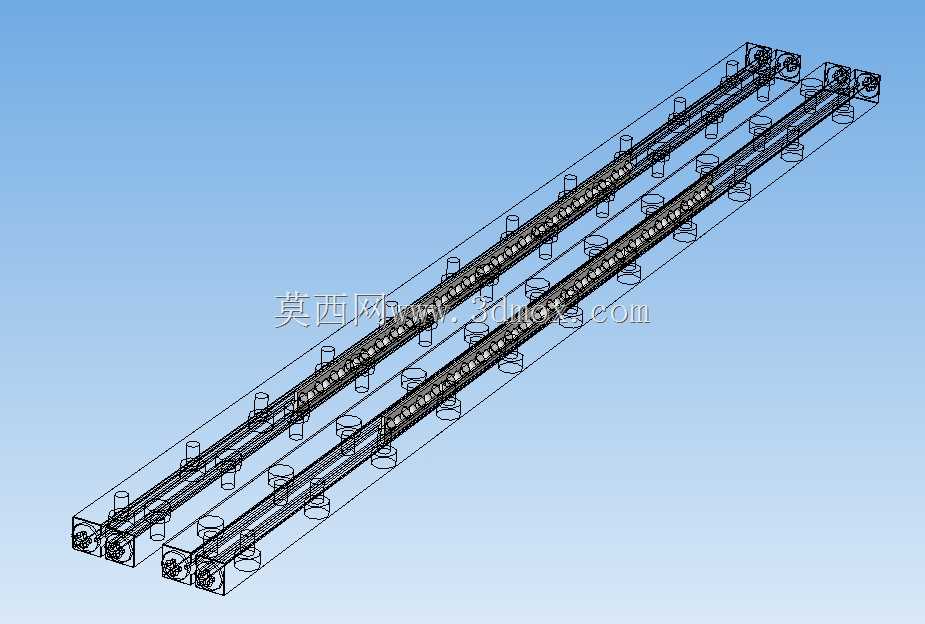

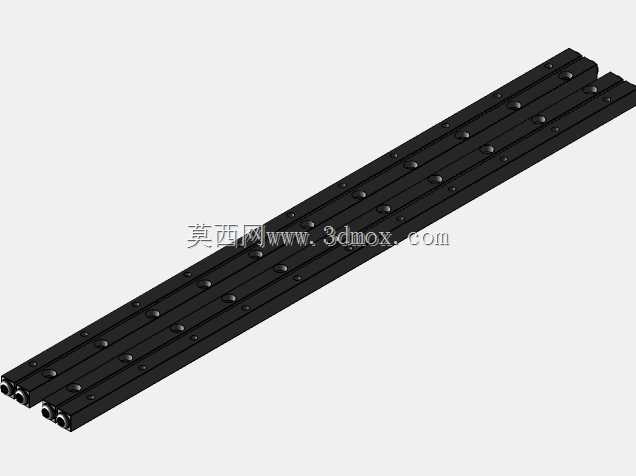

　　在三维建模过程中，这款导轨的模型还原了滚柱交叉排列的细节、安装孔的具体位置与尺寸、端部密封结构的外形，在做设备整体装配干涉检查时，可以直接调用该模型进行布局验证，不需要再自行绘制简化模型，能够有效提升结构设计的效率。建模时对导轨的配合间隙做了合理还原，滑台与导轨之间的配合公差符合实际产品的装配要求，在做运动仿真时可以直观呈现导轨的运行行程与极限位置，避免设计阶段出现行程不足、安装干涉的问题。对于需要做设备力学仿真的场景，该模型的截面尺寸与实际产品一致，可以直接赋予材料属性进行刚性、形变仿真，验证导轨在额定负载下的变形量是否满足设备的精度要求。
