带交叉滚轮的280mm行程直线导轨结构

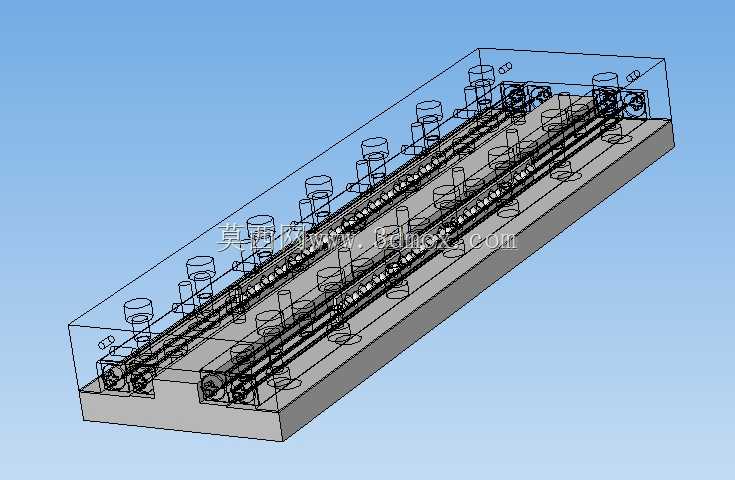

　　在精密检测设备、半导体晶圆搬运工位、小型精密机床的进给单元这类对运动直线度、摩擦阻力一致性要求极高的场景里，普通滚珠直线导轨往往因为预压调节难度大、侧向负载承载冗余不足、微进给时容易出现爬行的问题，很难满足微米级定位的使用需求，交叉滚轮式线性导轨正是针对这类窄空间、高刚性、低阻力的直线传动需求开发的结构。这款导轨采用交叉排列的圆柱滚轮作为滚动体，相邻滚轮的轴线呈90度垂直交错布置，相比同尺寸规格的滚珠导轨，滚动体与滚道的接触形式从点接触变为线接触，额定动负载能提升40%以上，同时可以同时承受垂直方向、水平侧向以及倾覆方向的复合负载，不需要额外增加辅助导向块就能满足多方向受力的安装场景，大幅节省设备内部的安装空间。从结构设计逻辑来看，

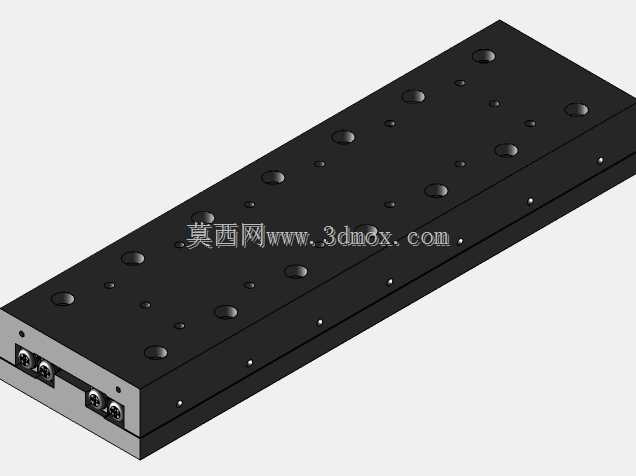

　　这款导轨的滚道直接加工在导轨基体与滑块的安装配合面上，没有额外的保持架兜孔结构带来的装配累积误差，滚轮通过端部的限位销实现交错排列的定位，滚动过程中相邻滚轮的旋转方向互相垂直，不会出现同方向滚动体容易发生的相互摩擦卡滞问题，在低速微进给的工况下，摩擦系数可以稳定控制在0.002到0.003之间，完全消除低速爬行的现象，满足0.1微米级的进给分辨率要求。这款导轨的有效行程为280mm，导轨截面宽度适配4mm规格的安装基准，安装孔采用沉头孔设计，孔位间距按照通用精密设备的安装模数布置，安装时只需要将导轨基准面靠紧设备安装基座的定位台阶，按照对角线顺序拧紧安装螺钉即可，不需要额外配磨调整垫就能达到出厂的运动精度要求，

　　滑块部分的安装螺纹孔采用标准公制细牙螺纹，能够直接适配常见的精密滑台、检测探头、工件夹具的安装接口，不需要额外加工转接板。在实际设备调试过程中，这类交叉滚轮导轨的预压量可以通过滑块侧面的微调螺钉进行无级调节，针对不同的负载工况可以灵活调整：轻负载高速往复的场景可以适当减小预压，降低运行阻力与发热；重负载切削或者高刚性定位的场景可以适当增大预压，提升整体结构的刚性，避免受力时出现间隙退让。不同于部分需要定期加注润滑脂的密封式导轨，这款导轨的滚轮采用自带固体润滑的合金材质，在洁净室工况下使用不会出现润滑脂挥发污染工件的问题，同时滚道表面做了低温渗碳处理，表面硬度达到HRC58-62，长期往复运行的磨损量极小，

　　正常维护条件下的使用寿命可以达到上万小时。在安装边界的设计上，导轨两端设置了橡胶缓冲阻尼块，当滑块运行到行程端点时，缓冲块可以吸收滑块的冲击动能，避免硬碰撞导致滚轮或者滚道出现压痕损伤，同时导轨的侧面基准面与底面基准面的垂直度控制在0.002mm以内，多根导轨拼接使用时，只需要对齐基准面就能保证拼接后的直线度误差在允许范围内，不需要逐段打表校正，大幅缩短设备的装配调试周期。这类导轨目前广泛应用在三坐标测量机的轴向运动单元、光学检测设备的镜头调焦滑台、精密磨床的砂轮进给机构、医疗检测设备的样本移送机构中，相比传统的滑动导轨，它的摩擦阻力仅为滑动导轨的五十分之一，驱动功率可以大幅降低，配合小型伺服电机或者步进电机就能实现精准的位置控制，同时因为结构紧凑，在很多对安装空间有严格限制的小型自动化设备里，它可以替代体积更大的滚珠导轨，在保证承载能力与运动精度的前提下，让设备整体结构更加紧凑。
