双平面气动夹紧工装结构设计

　　在机加工、装配生产线的工件定位环节，单平面夹紧往往无法满足异形工件、多基准面工件的装夹稳定性要求，尤其是需要同时对两个相邻垂直平面施加夹紧力的工况下，常规的侧压或者下压夹具会出现定位偏移、夹紧力分布不均的问题，这套双平面气动夹紧结构就是针对这类场景开发的实用工装。从实际使用场景来看，这类夹紧装置常布置在数控加工工位的工作台面上，或是自动化装配线的工件载具旁，针对需要同时保证两个相邻平面定位精度的工件，比如小型壳体类零件、块状加工件，在铣削、钻孔、压装等工序中，能够一次性完成两个方向的夹紧动作，避免多次装夹带来的定位误差，也能减少人工装夹的辅助时间，适配中小批量零件的快换生产需求。

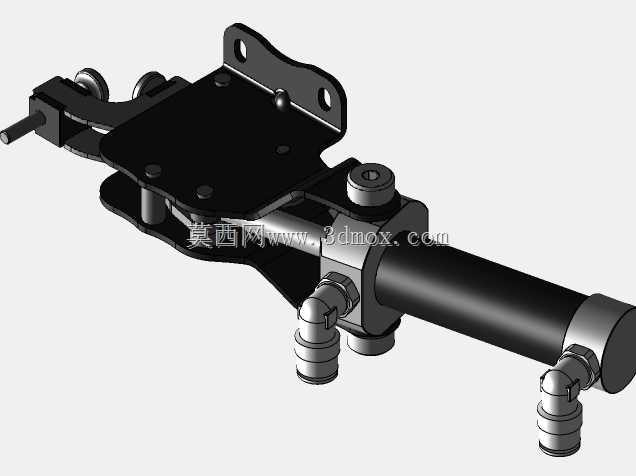

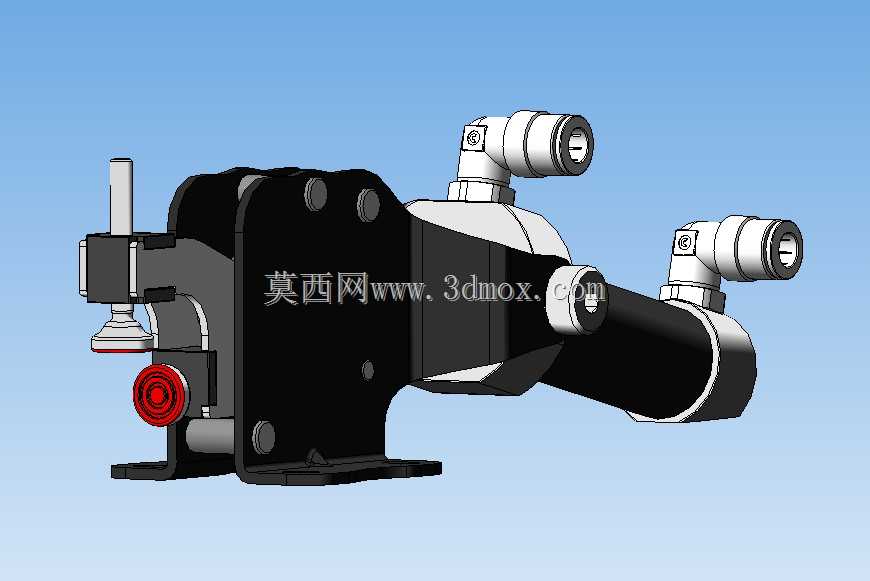

　　从功能特性上看，这套夹紧结构采用气动作为动力源，相比手动夹紧，输出力稳定可控，可通过气源压力调整夹紧力大小，避免刚性夹伤工件表面；两个方向的夹紧动作通过内置的气路联动实现同步动作，不会出现单方向先夹紧导致工件推偏定位基准的问题。结构上集成了直角式安装基座，基座上预留了标准的安装螺栓孔，可直接固定在T型槽工作台或者专用工装底板上，不需要额外制作转接板。两个气动执行单元分别对应两个垂直的夹紧方向，执行端配备了可调式压头，压头端面采用软质接触垫，既可以增大接触摩擦力防止夹紧后工件窜动，也能适配不同表面硬度的工件，压头的伸出长度可通过尾部的调节螺母进行微调，适配一定尺寸范围内的工件装夹，不需要更换压头配件。

　　设计思路上，这套结构优先考虑了装夹的定位可靠性，将两个夹紧单元的力作用点设置在靠近工件定位支撑面的位置，避免夹紧力产生的力矩导致工件翘起；气路接口采用标准的快插式接头，布置在结构的侧上方，现场接气管时不需要拆解主体结构，维护和拆装都很方便。整体结构做了紧凑化设计，主体的安装底座采用一体式铸造后加工的结构，保证两个夹紧单元的安装面垂直度公差控制在0.02mm以内，避免长期使用后出现结构变形导致夹紧精度下降。

　　从安装边界尺寸来看，这套夹紧工装的底座安装孔距适配常规的工装底板孔系，整体横向占用空间不超过200mm，纵向伸出长度不超过180mm，高度方向不超过150mm，不会和加工刀具、装配执行机构产生运动干涉；夹紧行程方面，单个压头的有效行程在15mm左右，可兼容两个方向尺寸差在10mm以内的不同规格工件，不需要调整整体安装位置。在实际选型使用时，需要注意气源的过滤精度，避免杂质进入气动执行单元导致密封件磨损，同时要根据工件的材质和加工时的切削力大小调整供气压力，常规切削工况下0.4-0.6MPa的供气压力即可提供足够的夹紧力，对于薄壁类工件可适当降低压力，防止工件夹压变形。另外结构上预留了传感器安装位，可加装磁性开关来检测夹紧和松开的到位信号，方便接入设备的自动化控制系统，实现装夹状态的实时监控，避免未夹紧就启动加工带来的安全隐患。
