双齿带驱动铝型材线性直线滑车

　　这款双齿带直线滑车是面向自动化产线往复输送、点位移载场景开发的线性执行单元，在3C电子小件分拣、包装线工位间物料转运、光伏组件小片移栽这类需要中等负载长行程直线动作的工位上适配性极强，相比丝杆传动的线性模组，它的运行噪音更低，长行程下不会出现丝杆下垂带来的精度衰减，维护时仅需定期检查齿带张紧度即可，运维成本远低于丝杆、齿轮齿条类传动结构。

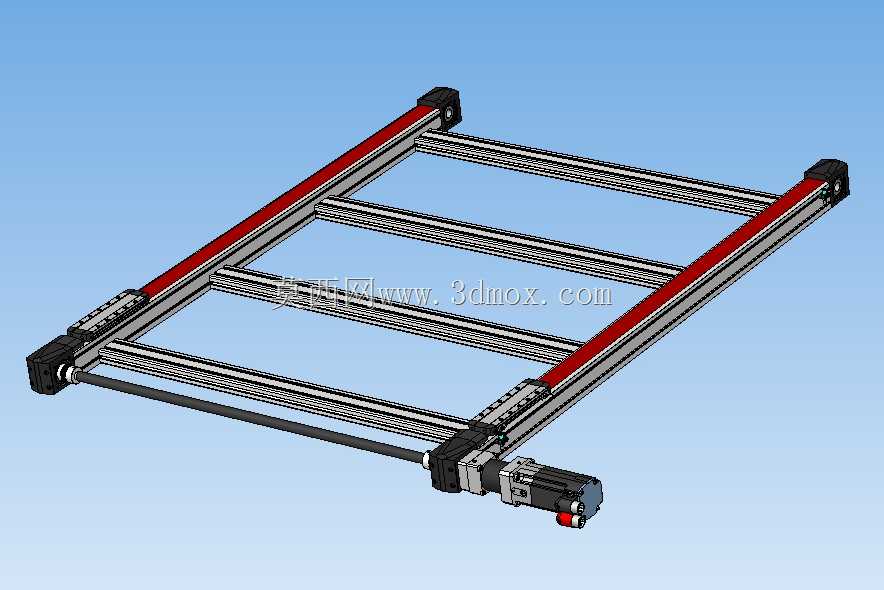

　　从结构设计逻辑来看，整套滑车采用双平行齿带对称驱动的布局，两根同步齿带分别布置在两侧铝型材梁的传动槽内，滑台跨接在两根梁的导轨滑块上，驱动端通过同一根传动轴连接两侧带轮，从根源上避免了单齿带驱动长滑台时容易出现的偏载、卡滞问题，哪怕滑台挂载的负载重心不在中心位置，两侧同步输出的驱动力也能保证滑台运行平稳，不会出现单侧受力过大导致的齿带跳齿、导轨偏磨问题。主体支撑梁选用60x60mm规格的工业铝型材，型材本身自带的T型槽既可以作为导轨安装基准面，也能直接用来安装行程开关、传感器、拖链支架等周边附件，不需要额外在梁体上打孔攻丝，现场安装调整时可以灵活调整附件位置，适配不同工位的行程限位需求。

　　安装边界方面，这套滑车的主体框架宽度由两根铝型材梁的中心距决定，可根据实际挂载的工件宽度调整跨距，长度方向可根据行程需求裁切铝型材、更换对应长度的同步齿带，不需要重新开模加工主体结构，定制化成本极低。驱动端的伺服电机通过安装法兰直接固定在型材端部的加工座上，电机输出轴与主动带轮直连，省去了额外的传动转接结构，传动背隙可以控制在很小的范围内，重复定位精度能满足大部分普通移载工位的要求。滑台台面预留了标准的螺纹安装孔阵列，可直接连接工装夹具、吸盘架、气动夹爪等执行末端，不需要额外加工转接板。

　　实际使用过程中，齿带内部的钢丝芯层可以保证长期运行下的张力稳定，不会出现普通橡胶带的拉伸变长问题，导轨采用内嵌式安装在铝型材的定位槽内，安装时靠型材槽的加工精度保证平行度，不需要现场反复打表调整两根导轨的平行度，装配难度大幅降低。两端的从动带轮座带有张紧调节结构，安装时通过调整螺栓就能改变带轮中心距，实现齿带张紧度的微调，张紧到位后锁紧固定螺栓即可，操作十分便捷。端部还预留了机械缓冲块的安装位置，可在电气限位失效时提供硬限位保护，避免滑台冲出导轨造成设备损坏。

　　不同于单导轨单齿带的线性模组，这种双梁结构的滑车抗扭性能更强，当挂载的工件需要做横向小范围动作时，滑台不会出现明显的扭转形变，哪怕在滑台端部挂载负载，整体结构的刚性也能满足运行要求，不会出现运行抖动的问题。齿带传动本身的运行速度上限高于丝杆传动，适合需要快速往复移载的工位，配合伺服电机的位置控制模式，可以实现多点位的精准停靠，满足产线上多工位上下料的动作需求。日常维护时只需要定期清理导轨表面的灰尘、在导轨滑块处加注少量润滑脂，检查齿带表面是否有磨损、开裂情况即可，不需要复杂的拆解保养，适合工厂产线长期连续运行的使用场景。
