4mm导程400mm行程交叉滚轮直线导轨结构

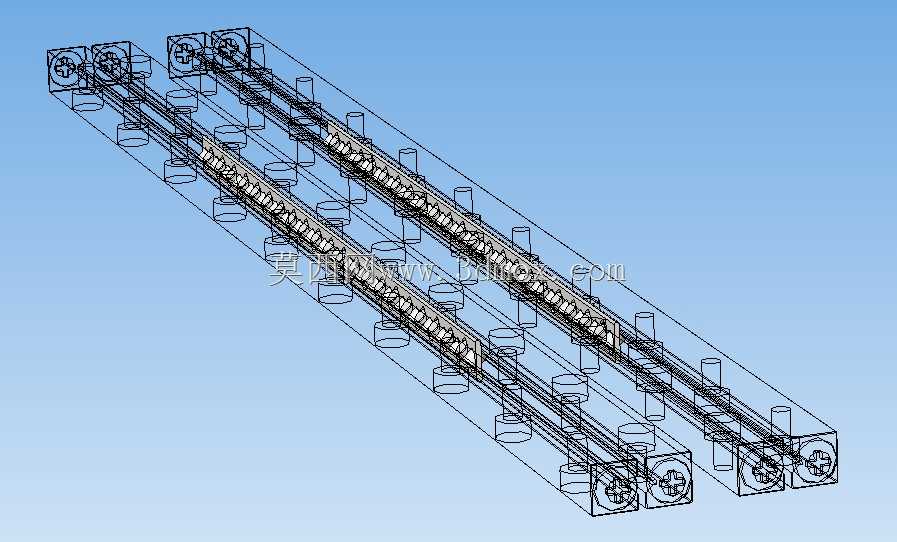

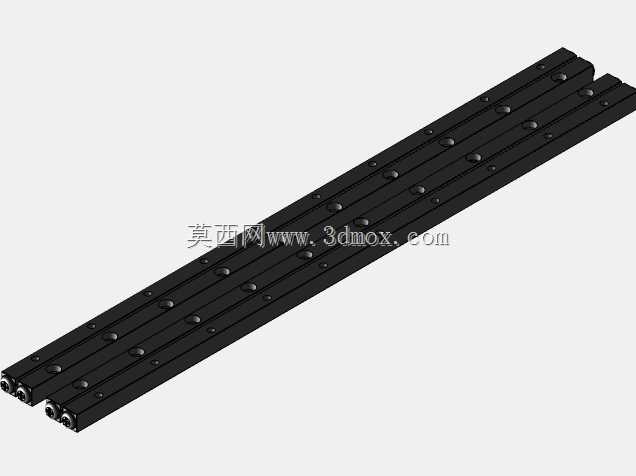

　　在自动化装配线、精密检测工位、小型物料移栽机构这类对直线运动精度、运行平顺性有较高要求的场景里，常规滚珠导轨对安装面平行度公差要求严苛，且在轻载高速往复工况下容易出现滚珠保持架偏移、预紧力衰减的问题，交叉滚轮式直线导轨的设计恰好能填补这类应用场景的选型空白。这款导轨采用双轨平行布置的结构形式，单根导轨上集成多组交叉排布的滚轮组件，滚轮与导轨滚道为线接触形式，相比点接触的滚珠结构，同等截面尺寸下能承受更大的垂直载荷与倾覆力矩，同时滚轮的滚动摩擦系数更低，往复运动时的阻力波动更小，在短行程高频往复的工位上能有效降低驱动端的负载波动，提升伺服电机的运行稳定性。从设计思路上看，这款导轨将滚轮的安装座集成在滑块主体上，

　　交叉排布的滚轮分别贴合导轨的两个正交滚道面，既能限制滑块沿垂直于运动方向的四个自由度，又能通过滚轮的预压调整结构，消除导轨与滚轮之间的配合间隙，避免高速启停时出现的反向冲击空程。导轨的滚道面采用淬硬处理工艺，表面粗糙度控制在Ra0.8以内，保证滚轮长期运行后的磨损量处于可控范围，延长整体使用寿命。在安装边界上，这款导轨的单根轨道截面宽度适配常规4mm导程的传动丝杆安装空间，400mm的有效行程能覆盖多数小型自动化工位的移动距离需求，导轨两端设置的限位安装位可以直接搭配缓冲器或者硬限位块使用，不需要额外设计限位安装支架，减少整机设计时的零件数量。滑块上预留的标准化安装孔位，能直接适配市面常见的工装板、检测探头、小型夹爪的安装尺寸，

　　不需要额外加工转接板，降低装配环节的加工成本。实际应用中，这类交叉滚轮导轨不需要像封闭式滚珠导轨那样做复杂的防尘密封设计，开放式的结构在有少量粉尘的车间环境里也能稳定运行，日常维护只需要定期在滚道面涂抹少量润滑脂即可，维护成本远低于同规格的滚珠直线导轨。在三维建模过程中，这款导轨的所有配合尺寸都按照实际加工公差做了参数化设置，滚轮的旋转自由度、滑块沿导轨的滑动自由度都做了正确的运动约束，导入装配体后可以直接做运动仿真，验证行程范围内是否存在干涉问题，也能直接导出工程图用于加工生产。对于需要做小型直线运动机构设计的工程师来说，这款导轨的结构形式可以直接参考复用，根据实际需要的行程长度调整导轨的分段尺寸，

　　根据负载大小调整滚轮的数量与预紧力参数，不需要从零开始做结构设计，能大幅缩短非标设备的设计周期。需要注意的是，这类交叉滚轮导轨在安装时要保证两根平行导轨的等高公差在0.02mm以内，平行度公差控制在0.03mm/m，否则会出现滚轮卡滞、磨损加快的问题，建模时也需要将安装基准面的公差要求在工程图中明确标注，避免加工装配环节出现偏差影响最终使用效果。
