四工位线性给料机振动框架结构设计

　　这套振动线性机构是为四台Afag KLF25线性给料机配套设计的承载驱动框架，主要应用在小零件自动化分拣、精密装配上料的产线场景中，常见于电子元器件、小五金冲压件、汽车小紧固件的批量送料工位，承担将料仓输出的零散工件沿直线轨道匀速定向输送至下一工位的核心作用，相比单台独立安装的给料机，这种集成式框架能保证多轨道送料节拍的一致性，避免多台独立设备安装时的振动干涉问题。

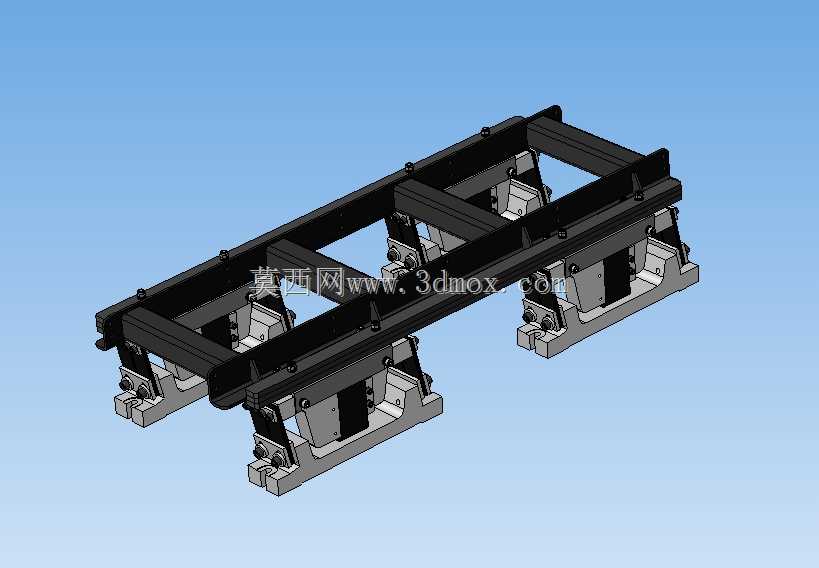

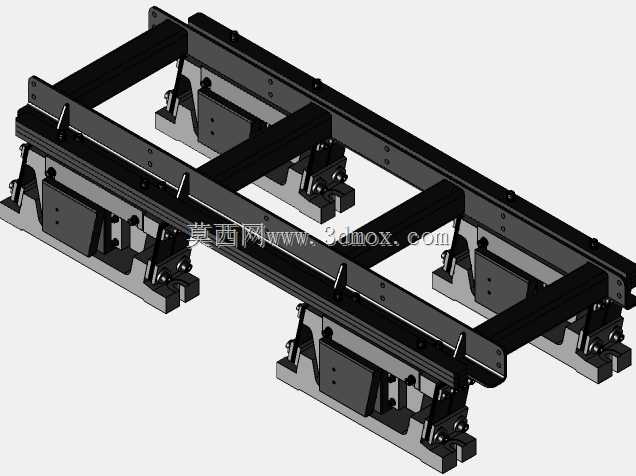

　　从结构设计逻辑来看，整个框架采用上下双层分体式布局，上层为轨道安装基准梁，采用矩形钢管拼焊成整体式长框架结构，梁体上预留了线性给料机的安装定位孔位，四组给料单元沿框架长度方向等距排布，安装面的平面度公差控制在0.1mm以内，保证每台给料机的安装基准统一，避免因安装面倾斜导致的送料速度不均、工件跑偏问题。下层为振动支撑底座，每组给料单元对应配置一组板弹簧支撑结构，板弹簧采用倾斜布置的方式，倾斜角度匹配线性给料机的振动方向角，保证振动驱动力沿送料方向的分量最大化，同时垂直方向的振动分量能够让工件在轨道上实现微跳跃前进，减少工件与轨道的摩擦阻力。

　　在安装边界方面，整个框架的长度方向适配四台KLF25给料机的排布间距，相邻给料机的中心距预留了足够的轨道对接、传感器安装空间，框架宽度方向控制在给料机本体宽度加两侧维护操作空间的尺寸，方便后期对板弹簧、振动驱动部件的更换调试。框架底部设置了可调式支撑脚，能够在安装时调整整体水平度，抵消地面不平整带来的安装误差，同时支撑脚内部配置了橡胶减振垫，能够将框架的振动与设备安装平台隔离，避免振动传递到产线其他工位影响精密装配、检测工序的精度。

　　功能特性上，这套集成框架将四台给料机的振动支撑结构整合为统一整体，相比单台给料机独立安装的方式，整体刚性更好，振动过程中不会出现单台设备的共振偏移问题，送料速度的稳定性提升明显，在输送M3以下小螺丝、微型弹簧、电子接插件这类易卡料的小零件时，能够保持均匀的送料节拍，不会出现忽快忽慢导致的料道堵料情况。板弹簧的固定位置设计了可调节的长孔结构，调试时可以通过调整板弹簧的有效工作长度，微调振动幅度，适配不同重量、不同摩擦系数的工件送料需求，无需额外更换支撑部件。框架的上层安装梁采用标准化的T型槽安装接口，除了适配KLF25系列给料机外，也可以通过转接板安装其他型号的线性送料轨道，具备一定的通用性，方便产线换产时快速调整送料单元配置。

　　设计过程中重点考虑了振动疲劳的问题，所有焊接位置都做了去应力处理，板弹簧的安装座采用加厚钢板加工而成，避免长期振动导致的焊缝开裂、安装座变形问题。电气走线的位置在框架内部预留了穿线腔，振动驱动的线缆可以从框架内部走线，避免长期振动导致线缆磨损断裂，同时整体外观更加整洁，不会出现线缆杂乱干扰工件输送的问题。在实际应用场景中，这类多工位集成振动给料框架通常搭配视觉分拣工位使用，四轨道同步送料能够匹配视觉相机的多通道检测节拍，大幅提升小零件的分拣上料效率，相比单轨道送料方案，单位时间的上料效率能够提升三倍以上，同时占用的设备安装空间更小，多台设备共用一个安装基准，后期维护调试的工作量也更低。
