带交叉滚轮的长行程直线导轨结构

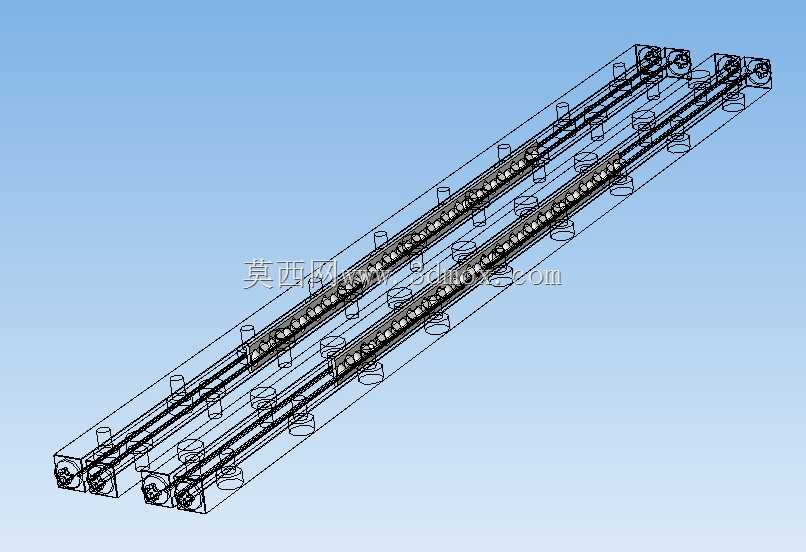

　　在精密传动场景里，这类带交叉滚轮的线性导轨常被用在中长行程的直线运动工位，比如光学检测设备的滑台进给、小型自动化装配线的工位移位、半导体封装设备的物料输送模组，相比传统滚珠直线导轨，交叉滚轮结构的抗倾覆能力更强，在承受偏载力矩的工况下能保持更稳定的运动精度，不会因为侧向受力出现卡顿或者精度快速衰减的问题。这款导轨的有效行程覆盖360mm规格，导轨截面宽度为4mm级别，属于窄幅紧凑型导轨，在安装空间受限的小型设备里优势明显，不需要预留过大的安装基面宽度，能有效压缩设备整体的横向尺寸。从结构设计来看，导轨采用双轨平行布置的形式，滚轮以交叉排列的方式嵌装在滑块与导轨之间，相邻滚轮的轴线呈90度交叉，这样的布局可以同时承受来自垂直方向、

　　水平侧向以及倾覆方向的载荷，相比单列滚轮的导轨，载荷分布更均匀，单个滚轮承受的接触应力更小，能有效延长整体的使用寿命。导轨的安装基面设计为平面定位形式，安装孔沿导轨长度方向等距布置，安装时只需要将导轨基面与设备安装面贴合，通过紧固件锁紧即可，不需要额外加工复杂的定位槽，降低了设备安装面的加工难度，也方便后期维护时的拆装更换。滑块部分采用一体化的结构设计，滚轮的保持架与滑块本体集成在一起，避免了保持架在高速运动时出现窜动的问题，运动过程中滚轮的滚动轨迹保持一致，不会出现偏移导致的摩擦阻力波动。在实际使用场景中，这类导轨的运动阻尼更小，因为滚轮与导轨之间是滚动摩擦，相比滑动导轨的摩擦系数低一个数量级，驱动滑块运动需要的推力更小，

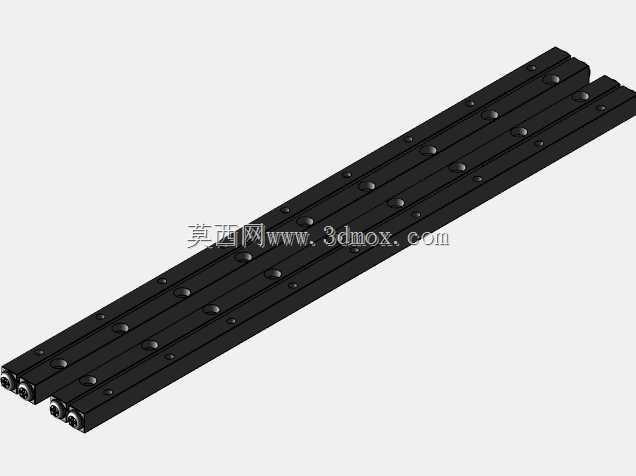

　　可以搭配小功率的伺服电机或者步进电机使用，降低设备的驱动成本。针对不同的使用环境，导轨的滚道面做了硬化处理，表面硬度达到高耐磨级别，在频繁往复运动的工况下，滚道面的磨损量极小，能长期保持运动精度，不需要频繁调整预压。设计这款导轨的三维模型时，重点还原了交叉滚轮的排列细节、导轨安装孔的位置尺寸、滑块与导轨的配合间隙，模型里的滚轮与滚道的接触关系完全按照实际装配关系构建，在做设备整体装配仿真时，可以直接导入模型进行运动干涉检查，验证滑块在全行程运动时是否会与周边部件发生碰撞，也可以通过模型提取安装尺寸，快速完成设备安装板的孔位设计。需要注意的是，这类窄幅长行程导轨在安装时要保证两根平行导轨的直线度和平行度，

　　平行度误差需要控制在允许范围内，否则会导致滑块运动时阻力增大，甚至出现卡滞的问题，模型里预留了导轨安装的调整基准面，方便安装时打表校正。在3C电子行业的小型点胶设备、焊锡设备里，这类导轨常被用来搭载点胶阀或者焊锡头，完成长行程的直线运动，因为其运动平稳性好，在高速运动时不会出现明显的振动，能保证点胶和焊锡的位置精度；在医疗检测设备里，这类导轨也被用来带动检测样本的载台移动，因为其运行噪音低，不会对检测环境造成干扰，同时清洁维护方便，符合医疗设备的使用要求。从建模细节来看，模型完整还原了导轨两端的限位结构，滑块运动到行程两端时会与限位块接触，避免滑块脱出导轨，限位块的安装位置可以根据实际需要的行程进行调整，满足不同工位的行程需求。导轨的滚轮采用密封结构设计，能阻挡少量粉尘进入滚轮内部，在有轻微粉尘的工业环境下也能正常使用，不需要额外加装复杂的防尘罩，进一步节省安装空间。
