400行程左置电机直线滑台模组

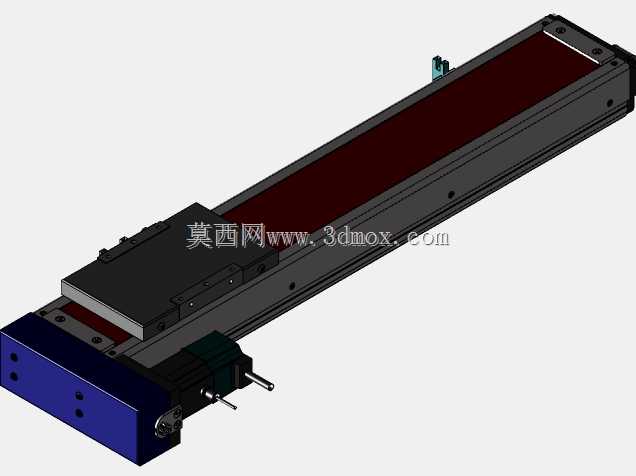

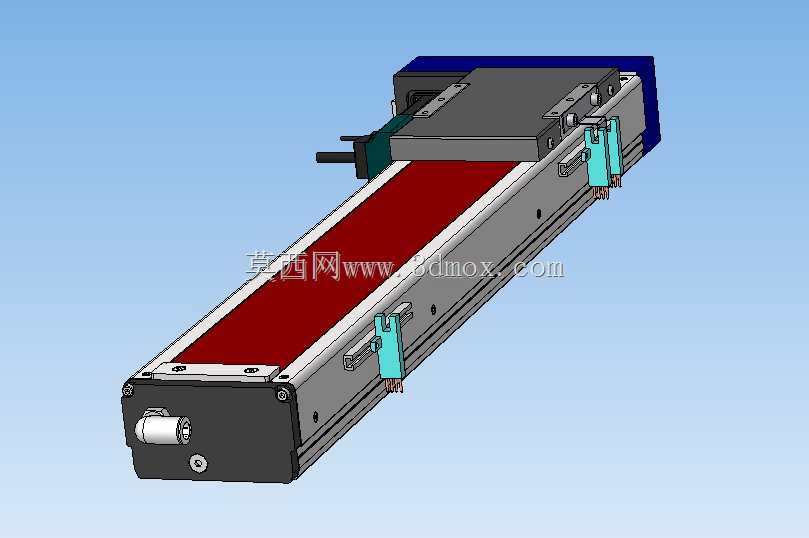

　　这款左置电机布局的直线传动模组，核心有效行程覆盖400毫米区间，在3C电子装配、小型工件上下料、检测工位平移、点胶涂覆工位的往复进给场景中适配性极强，尤其是设备侧边安装空间局促、无法在滑台端部预留电机安装位的紧凑布局工位，左置折角的电机安装结构能大幅压缩整机轴向尺寸，避免电机与周边机架、管线产生干涉。从结构设计逻辑来看，模组采用全封闭铝型材基座作为主体承载结构，型材内部集成了精密滚珠丝杆副与双列直线导轨副，滑动台通过螺母座与丝杆连接，两侧导轨滑块承担倾覆力矩与径向负载，这种内置集成的设计一方面能隔绝车间环境中的切屑、粉尘落入传动副内部，延长维护周期，另一方面相比分体式组装的导轨丝杆组件，出厂前已经完成预紧与平行度校准，现场安装无需反复调整导轨同轴度，直接通过基座上预设的安装槽位固定即可投入使用。

　　在安装边界层面，模组整体截面为规整矩形，基座两侧预留的T型安装槽沿行程方向通长布置，既可以从基座底部通过螺栓锁付在设备台面上，也能从侧面压块锁紧固定，适配立式、卧式、倒挂等多种安装姿态。滑动台面上预设了多组标准螺纹孔位，可直接连接工装夹具、吸盘支架、检测探头等末端执行件，无需额外加工转接板。左置的电机安装座采用一体化加工成型，电机输出轴通过联轴器与丝杆端部直连，传动背隙控制在极小范围内，重复定位精度可满足绝大多数中低速进给场景的需求，安装座上预留的电机定位止口可适配同安装尺寸的伺服电机或步进电机，用户可根据实际负载、速度需求灵活选配动力部件，无需改动模组主体结构。

　　从功能特性来看，模组两端设置了硬限位挡块与缓冲结构，防止滑动台超程运行造成机械损坏，侧面预留的传感器安装槽可方便加装原点、正负限位光电开关，无需额外设计传感器安装支架。滑动台两侧的防尘刮板采用耐磨工程塑料材质，随滑动台往复运动时可刮除附着在型材密封缝隙处的杂物，配合端部的密封端盖，整体防护能力可适配普通工业车间的使用环境，无需额外加装防护罩。在负载适配方面，该模组可承担单方向数百牛的轴向推力，同时可承受一定数值的侧向弯矩与倾覆力矩，在单轴往复搬运、短距离精密对位的工位中，相比皮带传动的滑台模组，丝杆传动的结构刚性更强，启停位置无过冲，进给速度可根据丝杆导程选配调整，兼顾运行速度与定位精度。

　　在实际设备选型应用中，这类模组常被用于搭建单轴移栽机构，也可多台组合搭建十字两轴、龙门三轴的直角坐标运动系统，在小型自动化设备中替代人工完成重复性的直线搬运、对位动作。设计过程中已经充分考虑了通用化适配需求，所有安装孔位、连接尺寸都遵循行业通用标准，可与市面上同规格的铝型材机架、标准紧固件直接适配，三维建模过程中完整还原了内部传动结构、外部安装特征、各部件的装配间隙，在做设备整体布局设计时可直接调用，能准确校验安装空间、模拟运动行程，避免实际组装时出现干涉问题。相比同行程的端部电机安装模组，左置电机的布局将动力部件转移到滑台侧面，在轴向长度受限的设备内部，能节省至少一个电机长度的轴向安装空间，对于紧凑型桌面设备、内嵌式移栽工位的设计来说，这种布局的空间利用率优势十分明显。
