400mm行程右侧驱动线性运动模组

　　这款线性运动执行单元在3C电子装配生产线、光伏组件叠层工位、小型包装设备的物料移送环节都有极高的适配性，属于自动化设备里承担直线位移输出的核心基础部件，很多做非标设备的结构工程师在选型时，都会优先考虑这类集成度高的滑台模组，不用单独采购导轨、丝杠、电机座、限位开关等零散件再自行拼接，能大幅缩短设计和装配周期。从结构设计逻辑来看，这款模组采用右侧电机安装布局，有效行程设定为400mm，这个行程段刚好覆盖了大部分桌面级自动化设备的位移需求，比如点胶工位的工件移位、螺丝锁付机构的前后进给、视觉检测工位的镜头平移，都能在这个行程范围内完成作业，不会因为行程冗余造成设备空间浪费，也不会因为行程不足无法覆盖作业区间。

　　模组主体采用铝合金挤压型材作为基座，型材本身的截面经过优化，两侧集成了直线导轨的安装基准面，加工时只要一次装夹就能完成导轨安装面、丝杠支撑座安装位的精加工，能有效保证导轨与丝杠的平行度，避免运行过程中出现卡滞、爬行的问题。滑台部分采用钢板折弯后铣削加工的滑块座，上面预留了多组标准螺纹安装孔，不管是加装气动夹爪、真空吸盘、点胶阀还是焊枪头，都能直接通过螺栓固定，不需要额外做转接板，能降低配套工装的设计工作量。右侧的电机安装位采用标准伺服电机/步进电机适配法兰，用户可以根据自身的负载、速度、精度需求选配不同功率的驱动电机，安装时只要把电机轴通过联轴器和模组内部的滚珠丝杠直连即可，传动效率比同步带传动的模组更高，重复定位精度也更稳定。

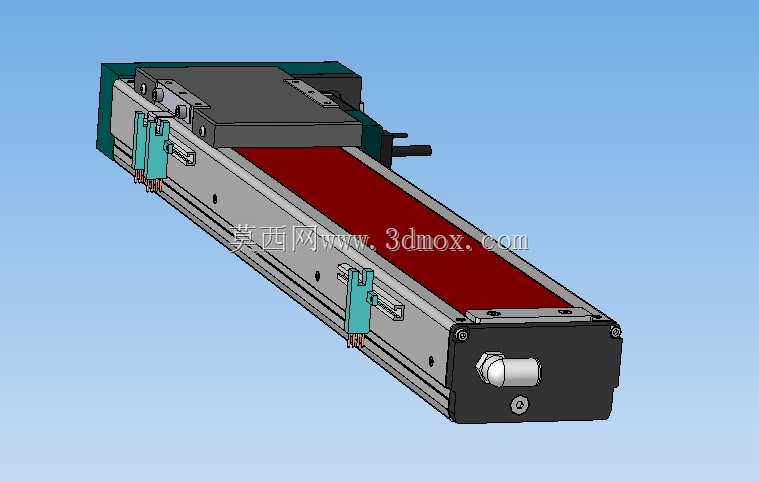

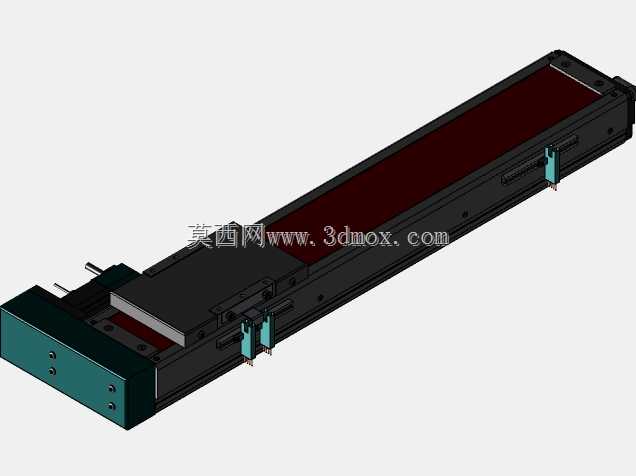

　　模组两侧设计了可拆卸的风琴护罩或者钢带防尘结构（图中展示的是钢带密封款），能有效阻挡车间环境里的粉尘、切削液、焊渣进入导轨和丝杠的传动接触面，延长部件的使用寿命，减少日常维护的频次，在有少量粉尘的打磨工位、有微量切削液的小型机加工上下料工位也能稳定运行。从安装边界来看，这款模组的基座底部预留了通长的T型槽安装位，既可以从底部穿螺栓固定在设备机架上，也可以通过侧面的安装孔进行侧装，甚至可以根据需求组合成XY两轴、XYZ三轴的十字滑台结构，安装方式非常灵活。模组两端的端盖上集成了机械限位块和光电开关的安装槽，用户在做电气设计时，可以直接在预留位置安装原点开关、正负限位开关，不用额外设计开关的安装支架，接线也可以沿着型材侧面的走线槽布置，

　　整体外观更整洁，不会出现线缆拖挂影响运行的问题。在实际负载适配方面，这款400mm行程的模组水平安装时，额定负载可以满足大部分轻型作业的需求，垂直安装时只要选配带抱闸的电机，也能承担小重量工件的上下移送，运行速度可以根据丝杠导程的不同进行调整，选配大导程丝杠时可以实现高速移送，选配小导程丝杠时可以满足高精度低速进给的需求，适配不同的工艺场景。很多工程师在做小型自动化设备方案时，经常会遇到安装空间局促的问题，这款右侧电机安装的布局，电机不会向滑台运行方向伸出额外长度，相比电机直连在端部的模组，能节省端部的安装空间，在设备内部布局更紧凑的场景下优势非常明显，比如小型桌面式点胶机、桌面型锁螺丝机，内部空间本来就有限，这种布局能让设备整体体积做得更小，节省车间的占地空间。另外，模组的润滑注油嘴设计在滑台侧面，日常维护时不需要拆开护罩，直接用注油枪就能给导轨和丝杠加注润滑脂，维护操作非常便捷，适合工厂产线上的设备运维人员快速完成保养作业，减少设备停机维护的时间。
