d14mm机架双支架垂直移动调节机构

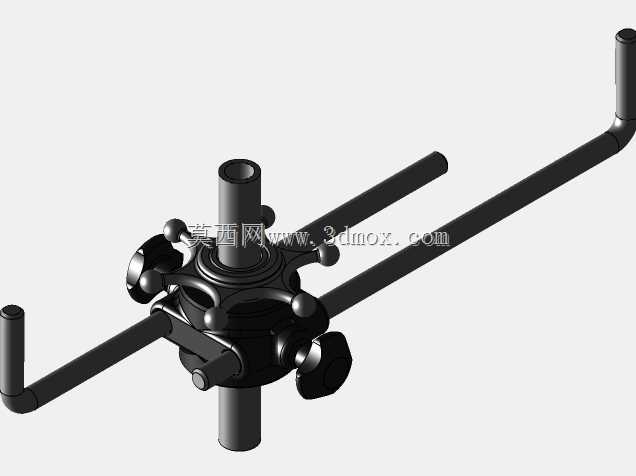

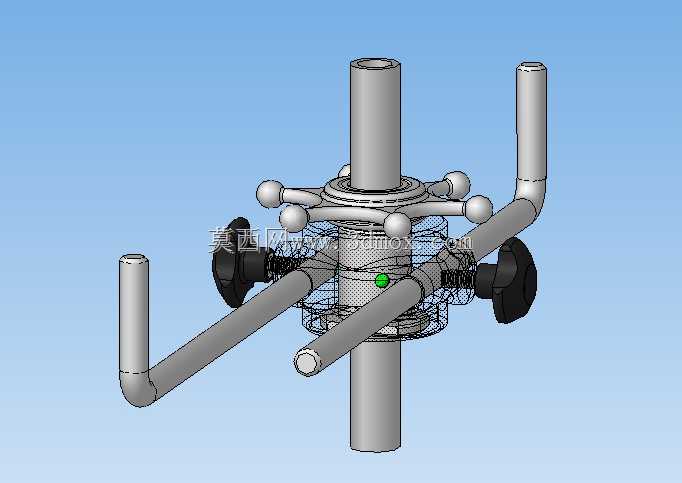

　　这套垂直移动调节机构主要适配直径14mm的圆柱立式机架，核心功能是实现两个侧向安装支架沿机架轴向的位置调整与锁紧固定，在轻工生产线辅具安装、实验室检测设备工位调整、小型工装夹具位姿调节场景中应用广泛。从结构设计逻辑来看，整套机构以中心滑套为核心承载部件，滑套内孔与14mm机架采用小间隙配合，间隙控制在0.02-0.04mm区间，既保证滑动过程无卡滞，又避免调整到位后出现径向晃动。滑套周向均匀布置了多组钢球顶紧结构，配合侧面的两个星形锁紧旋钮，当旋钮旋紧时，内部的楔形压块会推动钢球均匀压合在机架圆柱表面，相比传统的单点螺钉锁紧，这种多点均匀顶紧的方式不会在机架表面造成局部压痕，同时锁紧力分布更均匀，

　　承受侧向负载时不会出现滑套偏转的问题。两个侧向伸出的支架采用L型圆管结构，分别从滑套的两个正交径向方向伸出，支架与滑套的连接部位做了加强筋过渡，避免支架挂载负载时在根部出现应力集中。其中一个支架为水平直杆加末端垂直弯管的结构，另一个支架为斜向伸出后再做垂直弯折的布局，两个支架的安装面高度差经过精确计算，可同时挂载两种不同的作业辅具，比如在生产线场景中可同时安装传感器支架与吹扫气嘴，在检测设备场景中可同时固定光源与镜头夹具。设计过程中充分考虑了手动操作的人机工程需求，顶部的星形操作手轮采用六球头结构，操作人员无需额外工具，徒手即可转动手轮实现滑套的粗调移动，转动手轮时内部的导向环会带动滑套沿机架平稳滑动，当移动到目标位置后，

　　再旋紧两侧的锁紧旋钮完成固定，整个调节过程单人即可完成，单次位置调整耗时不超过10秒。从安装边界尺寸来看，整套机构沿机架轴向的总安装高度为85mm，滑套最大外径为42mm，两个侧向支架伸出后，机构的最大回转半径为120mm，安装时仅需将中心滑套穿入14mm直径的立式圆柱机架即可，无需对机架做额外的打孔、铣槽加工，适配性极强，可直接加装在现有符合管径要求的立式机架上，不需要对原有设备做大规模改造。滑套内部与机架接触的部位镶嵌了自润滑工程塑料衬套，长期滑动使用不会出现金属磨屑，也不需要定期加注润滑脂，维护成本极低。锁紧旋钮的旋紧力矩设置在1.2N·m，普通操作人员徒手即可达到足够的锁紧力，锁紧后单个支架可承受最大5kg的垂直侧向负载，

　　完全满足小型辅具的挂载需求。在结构细节处理上，所有圆管的末端都做了卷边钝化处理，避免安装操作时划伤操作人员，钢球与机架接触的点位做了圆弧适配，不会因为长期锁紧在机架表面压出凹坑，影响后续的滑动顺畅度。整套机构的受力路径经过反复优化，挂载负载产生的弯矩会通过滑套整体均匀传递到机架表面，不会出现局部应力集中导致的滑套变形问题，即使在频繁调整位置的使用场景下，机构的使用寿命也能达到万次以上的调节循环。
