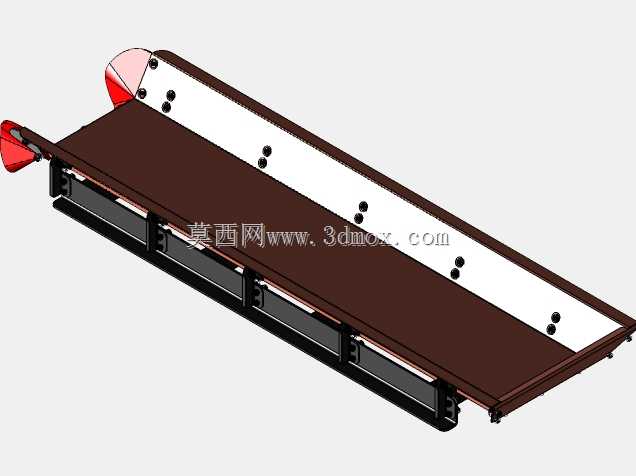

振动安装框架配套收发承载托盘结构

　　在自动化产线的振动上料工位段，这类配套安装在振动框架上的收发托盘，承担着物料暂存、定向流转衔接的核心作用，区别于普通平面托盘，它的结构完全适配振动工况的动态载荷要求，不会因为持续的微幅振动出现连接松脱、物料偏移掉落的问题。从实际应用场景来看，这类托盘多对接振动盘出料端、直线送料器的末端工位，用来承接排序完成的小型零件，同时把待加工或者待装配的物料规整排布后，输送到下一个抓取或者加工工位，部分需要人工补料的振动上料单元，也会把这类托盘作为人工上料的临时承载位，避免散料直接倾倒在振动框架上造成的卡料、磨损问题。

　　设计这类托盘的时候，首先要考虑的是和振动安装框架的匹配度，安装孔位完全对应框架上的预设安装基准，不需要额外做转接件，托盘的承载面做了微倾角处理，倾角控制在3到5度之间，既可以让物料在振动作用下顺着倾斜面缓慢滑移到收料位，又不会因为倾角过大导致物料堆叠、滑落速度过快超出下游工位的处理节拍。托盘的边缘做了15毫米高的翻边结构，翻边的内侧做了圆弧过渡，没有尖锐的直角，避免小型零件在振动过程中卡入边角缝隙，同时翻边的高度刚好适配常见的小型五金件、塑胶件的堆叠高度，不会因为翻边过高遮挡光电传感器的检测光路，也不会因为翻边过低导致振动过程中物料甩出托盘。

　　从安装边界来看，托盘的整体外轮廓比配套的振动框架安装面单边小2毫米，预留出振动过程中的动态位移余量，避免托盘和周边的设备护板、传感器支架发生运动干涉，托盘的底部做了网格状的加强筋，筋条高度8毫米，厚度2毫米，在保证整体刚性的前提下尽可能降低自重，减少振动电机的额外负载，毕竟振动工位的负载重量直接影响振动幅度的稳定性，如果托盘自重过大，会导致振动频率偏移预设值，物料的滑移速度就会出现波动，直接影响整条产线的节拍稳定性。托盘的承载面做了磨砂防滑处理，表面粗糙度控制在Ra1.6到Ra3.2之间，既不会因为表面过于光滑导致物料在振动时出现无规则滑动，也不会因为表面过于粗糙增大物料和托盘之间的摩擦阻力，导致物料卡滞在承载面上无法顺利流转。

　　在功能特性上，这类托盘同时兼顾收料和发料的双重作用，靠近振动送料器的一侧做了缺口式的出料导向边，导向边的开口宽度比对应物料的最大外形尺寸大2毫米，保证物料可以顺畅从托盘滑入送料轨道，而靠近人工补料的一侧做了加宽的平直边，方便人工摆放物料的时候有足够的操作空间，不会被翻边硌到手腕。托盘和框架的连接采用沉头螺钉固定，沉头孔的深度刚好让螺钉头部完全埋入托盘表面，不会突出承载面刮伤物料或者勾住物料的边角，每个连接位都加装了薄型橡胶减震垫，既可以缓冲振动过程中的硬接触冲击，减少连接螺钉的松动概率，也可以避免托盘和金属框架直接接触产生额外的振动噪音。

　　实际选型使用的时候，需要根据对应工位处理的物料尺寸调整托盘的槽位宽度，如果是针对特定规格的零件，还可以在承载面上加装可调节的分隔条，把托盘分隔成多个独立的流转通道，同时对接多路振动送料轨道，不需要额外增加多个独立托盘，节省安装空间。考虑到振动工位长期处于往复微幅运动的状态，托盘的材料选用具备一定韧性的改性尼龙或者铝合金材质，尼龙材质的托盘适合处理表面容易刮花的塑胶件、电子零件，铝合金材质的托盘适合处理有一定重量的五金零件，两种材质都具备较好的耐磨性能，长期振动摩擦下不会产生过多的粉尘碎屑，避免污染物料或者影响周边光电传感器的检测精度。另外托盘的整体高度控制在和振动送料轨道上表面齐平的位置，高度差不超过0.5毫米，避免物料在流转过程中出现卡滞、跌落的问题，安装的时候需要用水平仪校准托盘的倾斜角度，保证整个承载面的倾角一致，不会出现局部倾斜角度过大或者过小的情况，导致物料在托盘上出现局部堆积、流转不畅的问题。
