d4mm行程320mm交叉滚轮直线导轨结构

　　在精密滑台、小型检测设备、半导体分选工位这类对直线运动导向精度有较高要求的场景里，交叉滚轮式线性导轨的应用占比一直不低，和常见的滚珠直线导轨相比，这类导轨的滚动体采用交叉排布的滚轮结构，接触形式从点接触变为线接触，在承受偏载、力矩载荷的时候表现更稳定，同时运行过程中的阻尼一致性更好，不会出现滚珠导轨在低速微动时容易产生的爬行问题。这款导轨的滚道采用精密磨削加工，滚轮与滚道的接触角经过匹配设计，能够同时承受来自垂直方向、水平方向以及倾覆方向的复合载荷，在单根导轨的安装场景下也能保证足够的支撑刚性，不需要额外增加辅助导向结构，能有效缩小设备的整体安装空间。从结构设计来看，这款导轨的滚轮采用交叉90度排布的方式，相邻滚轮的轴线互相垂直，

　　分别承担不同方向的载荷传递，滚轮内部自带微型轴承结构，转动阻力小，长期运行的磨损量更低，导轨的主体型材采用合金钢材质，经过淬硬处理后滚道表面硬度达到使用要求，能够保证长期运行后的精度保持性，不会因为短时间的负载运行就出现滚道凹陷、精度丧失的问题。导轨的安装基准面经过精密铣削加工，安装孔采用沉孔设计，能够适配内六角圆柱头螺钉的安装要求，安装时只需要将导轨的基准侧靠紧设备安装面的定位台阶，按照规定的扭矩锁紧安装螺钉即可，不需要额外的刮研配磨工序，对装配人员的技能要求更低，也能缩短设备的装配周期。这款导轨的有效行程为320mm，滚柱直径为4mm，整体截面尺寸紧凑，适合安装在空间受限的小型自动化设备内部，比如桌面型点胶设备、

　　小型光学检测平台、3C产品的组装治具等场景，在这类场景里，设备的整体尺寸本身就比较小，无法容纳大规格的滚珠导轨，同时又需要导向结构具备足够的刚性和运动精度，这类交叉滚轮导轨就刚好能匹配使用需求。在实际选型使用的时候，需要注意安装面的平面度误差不能超过导轨的允许补偿范围，如果安装面的平面度过差，会导致导轨安装后产生内应力，运行时阻力变大，同时滚轮的磨损速度会加快，缩短导轨的使用寿命。另外在安装滑块部分的时候，要注意保持滚轮和滚道的贴合状态，不要强行敲击滑块导致滚轮脱落或者滚道磕碰，一旦滚道表面出现磕碰伤，运行时就会产生卡顿和异响，无法满足精密运动的要求。和同规格的滚珠导轨相比，这类交叉滚轮导轨的运行噪音更低，

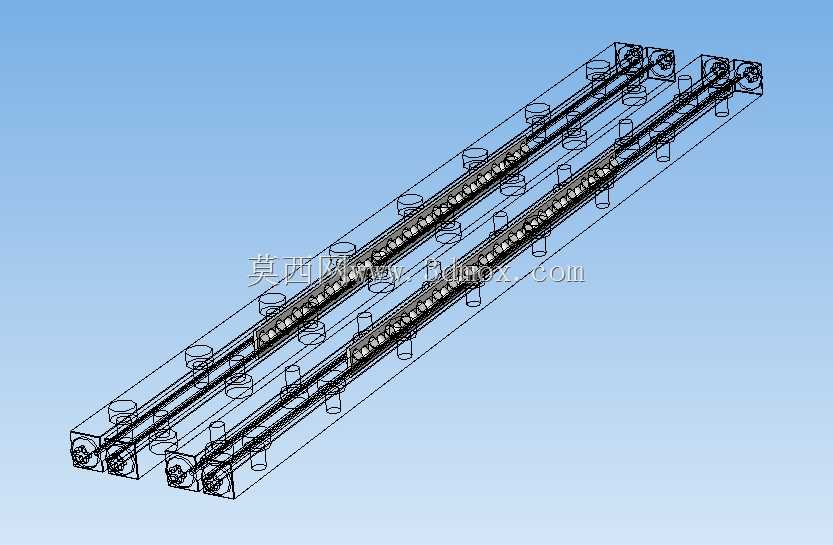

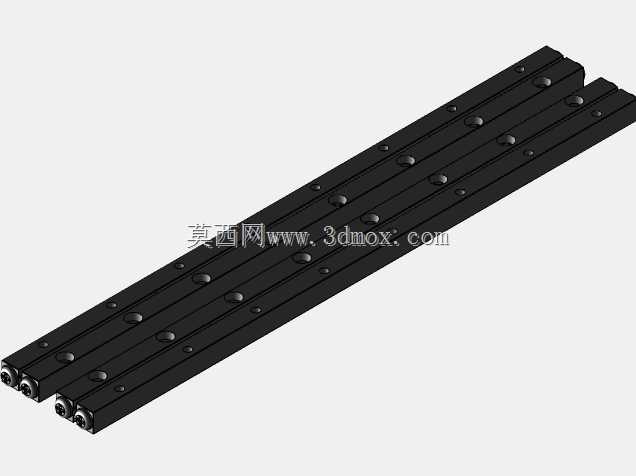

　　因为滚轮和滚道的接触是连续的线接触，不会出现滚珠进出反向器时的碰撞噪音，在对环境噪音有要求的实验室设备、医疗检测设备场景里，这个特性也具备明显的优势。导轨的两端可以根据使用需求加装限位挡块，防止滑块运行超程脱出，也可以搭配感应片安装位置传感器，实现行程两端的位置检测，满足自动化设备的闭环控制需求。在维护方面，这类导轨的润滑要求比滚珠导轨更低，只需要定期在滚道表面涂抹少量润滑脂即可，不需要复杂的润滑管路设计，维护间隔更长，适合在长期连续运行的自动化设备上使用，能够减少设备的停机维护时间，提升整体的运行效率。从建模的角度来看，这款导轨的三维模型完整还原了内部滚轮的排布结构、安装孔的位置尺寸、导轨的截面轮廓以及滑块的安装接口，在进行设备整体设计的时候，可以直接将模型导入装配体中进行干涉检查，提前验证安装空间是否足够，连接螺钉的长度是否合适，避免在实际装配时出现尺寸干涉的问题，也能直接基于模型生成安装板的加工图纸，减少设计过程中的重复建模工作量，提升结构设计的效率。
