交叉滚轮式直线导轨结构设计方案

　　在精密滑台、检测工位、小型自动化模组的设计场景中，直线导向部件的选型往往直接决定整套机构的运行精度与负载表现，这款带交叉滚轮的线性导轨，正是针对短行程、高刚性、低摩擦需求的导向场景做的结构优化设计。从实际应用层面看，这类导轨常被用在光学检测设备的镜头调焦滑台、半导体封装的料片移送工位、小型工装的微调平台上，相比传统滚珠直线导轨，它的结构更紧凑，在有限安装空间内可以提供更高的侧向负载承受能力，不需要额外加装导向副就能承受多方向的倾覆力矩，很多对安装空间有严格限制的小型自动化设备里，这类结构的导向件能省去不少冗余的支撑设计。

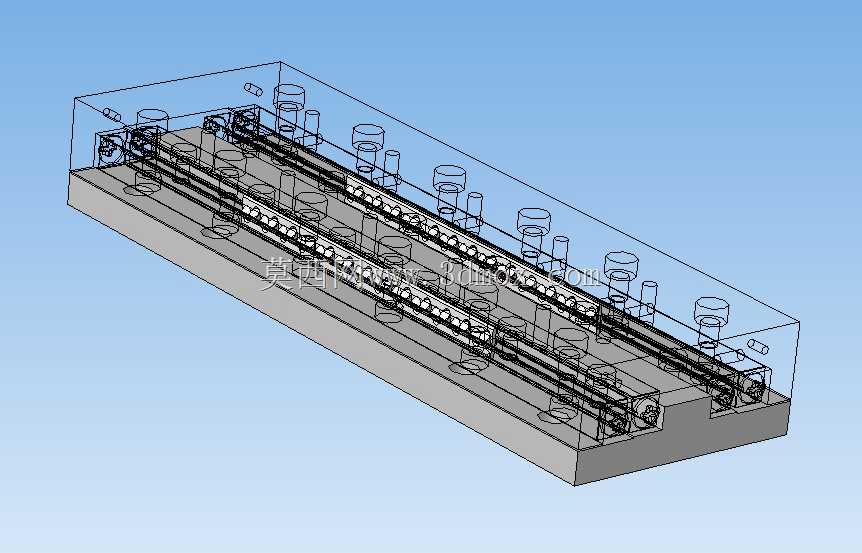

　　从结构设计思路来看，这款导轨采用交叉排布的滚轮作为滚动体，相邻滚轮的轴线呈90度垂直交错布置，滚轮与导轨滚道之间为线接触形式，区别于滚珠的点接触，这种接触形式能在相同外形尺寸下获得更高的刚性，滚动体在滚道内做循环滚动时，摩擦阻力波动更小，低速运行时不会出现明显的爬行现象，适合微米级进给的微调场景。导轨的主体分为固定轨与移动滑座两个部分，固定轨上加工有两组互为90度的V型滚道，分别对应不同朝向的滚轮接触面，滑座内部设计有保持架结构，用来约束交叉滚轮的排布间距，避免滚轮在往复运行过程中出现偏斜、卡滞的问题，保持架的端部设置有限位结构，防止滑座超程运行时滚动体从滚道内脱落。

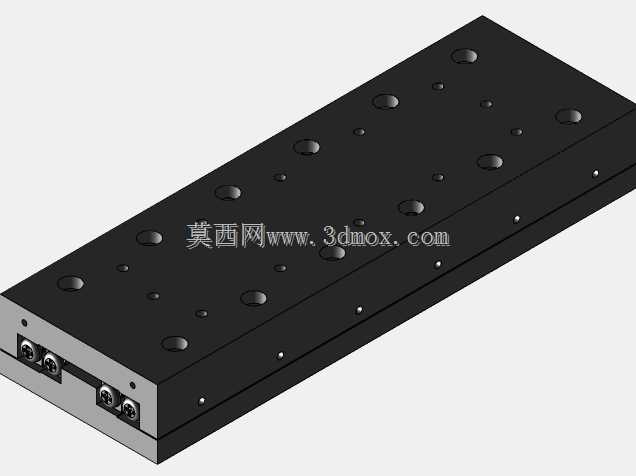

　　从安装边界与尺寸参数来看，这款导轨适配4mm规格的滚动体，额定有效行程为240mm，固定轨的安装面设计有沉头安装孔位，孔位间距按照通用工业安装标准排布，安装时可以直接通过内六角螺栓将固定轨锁附在设备安装基准面上，不需要额外加工定制连接孔位。滑座的顶面同样设置有标准的螺纹安装孔，用来连接负载滑台，安装孔的位置公差控制在0.02mm以内，能保证负载安装后的平行度要求。导轨的整体截面高度较低，在垂直方向占用的安装空间比同规格滚珠导轨减少约30%，适合安装在空间局促的设备内部，比如小型桌面式自动化设备、便携式检测仪器的导向机构中。

　　在功能特性层面，这款交叉滚轮导轨的摩擦系数稳定在0.002到0.004之间，运行时不需要复杂的润滑维护，滚道与滚轮表面均做了淬硬处理，表面硬度达到HRC58-62，长期往复运行的磨损量极小，能长期保持稳定的导向精度。相比滑动摩擦形式的导轨，它的驱动功率损耗更低，用更小功率的驱动电机就能驱动滑座运行，能降低整套设备的动力配置成本。同时，由于交叉滚轮的结构特性，它可以同时承受垂直方向、水平方向以及倾覆方向的负载，不需要额外搭配辅助导轨就能满足多方向受力的使用需求，在很多悬臂式滑台的设计中，单根这类导轨就能满足导向与负载承载要求，简化整体机构的设计复杂度。

　　实际选型应用时需要注意，这类导轨的安装基准面平面度需要控制在0.02mm/100mm以内，如果安装面平面度过差，会导致滚轮与滚道的接触应力不均，局部出现过载磨损，缩短导轨的使用寿命。预压量的调整可以通过滑座侧面的调节螺钉实现，根据实际使用的负载大小与精度要求，可以调整到合适的预压等级，轻载高速场景可以选择零预压或者微预压，降低运行阻力；重载高精度场景可以选择中等预压，提升整体刚性，避免运行时出现间隙。导轨的端部可以根据使用需求加装防尘刮片，阻挡加工环境中的切屑、粉尘进入滚道内部，适配多粉尘的工业加工场景使用。
