带制动功能的三菱HG-JR701BM交流伺服电机

　　这款带制动器的交流伺服电机，核心适配高精度位置控制类工业场景，在数控加工中心进给轴、自动化生产线伺服滑台、工业机器人关节驱动、包装机械送料机构这类需要精准停位、断电后负载保持的工况中应用广泛。不同于普通伺服电机，集成的失电制动器可在设备断电、驱动使能断开时立刻锁止输出轴，避免垂直安装的负载下坠、工位偏移引发的设备碰撞或工件报废问题，在垂直升降轴、倾斜布置的传动机构中是必备的安全配置。

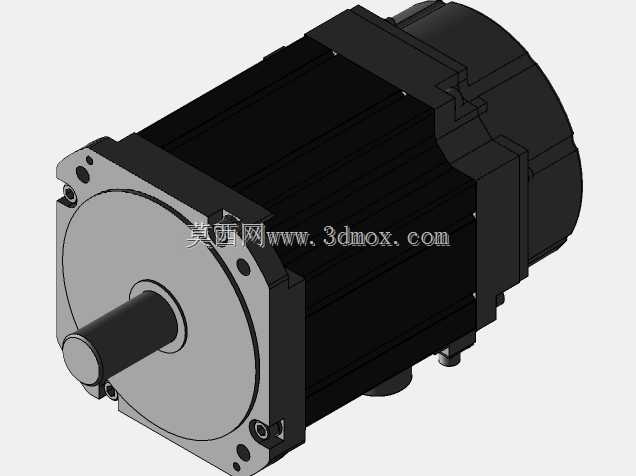

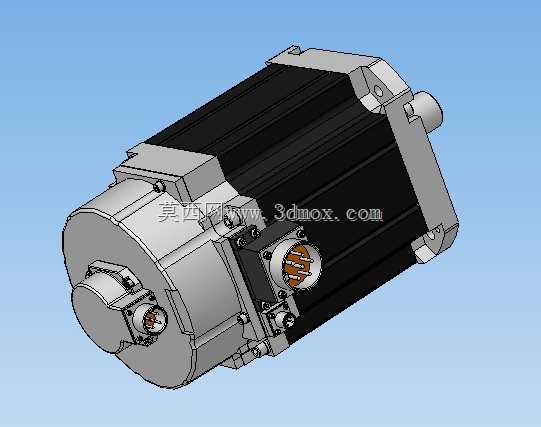

　　从结构设计来看，电机本体采用方形叠压定子外壳，外壳表面做了轴向散热筋结构，可在额定转速持续运行时通过自然对流带走绕组产生的热量，无需额外加装散热风扇即可满足多数常规工况的散热需求，也避免了风扇带来的粉尘吸入、运行噪音问题。输出轴采用标准圆柱轴伸搭配平键槽设计，可适配同步带轮、联轴器、行星减速机等多种传动连接件，轴伸端的端盖预留了标准安装止口，可直接与设备安装板定位配合，保证输出轴与传动部件的同轴度，减少运行时的径向跳动。电机尾部集成的制动模块采用摩擦片式失电制动结构，制动器的供电回路与电机主回路做了联锁设计，当驱动器检测到电机断电、故障报警时，制动器会立刻释放弹簧压紧摩擦片，将输出轴锁止，锁止扭矩可匹配电机额定输出扭矩的1.2倍以上，保证额定负载下不会出现溜轴问题。电机侧面布置的航空插头集成了动力绕组接线、编码器信号接线、制动器供电接线三类接口，采用防呆设计避免接插错误，插头防护等级可满足车间常规粉尘、少量溅水的使用环境，无需额外做接线防护。

　　从安装边界来看，该型号电机的安装法兰采用标准伺服电机法兰尺寸，法兰安装孔位呈正方形分布，可直接替换同功率段的常规无制动伺服电机，无需改动设备安装板的孔位设计。电机整体轴向长度比同功率无制动型号仅增加了制动器模块的轴向尺寸，在做设备布局时只需预留出尾部的接线空间即可，不会占用过多的安装空间。输出轴的径向跳动、轴向窜动均控制在伺服电机标准公差范围内，可适配高精度编码器的位置反馈需求，低速运行时无爬行现象，高速运行时振动值控制在标准允许范围内，可满足3000转额定转速下的长期稳定运行。

　　在实际选型适配时，需要注意制动器的供电为独立直流供电，需在驱动器侧预留对应的制动控制输出回路，避免制动器长期通电磨损摩擦片。电机的编码器采用高分辨率绝对值编码器，断电后可记忆当前位置，设备重新上电后无需回零即可直接启动运行，可减少设备的辅助运行时间，提升生产效率。绕组部分采用F级绝缘设计，可承受最高155℃的绕组温升，在环境温度40℃以下的车间环境中可长期满负载运行，不会出现绝缘老化加速的问题。端盖部分采用高强度压铸铝合金材质，既保证了轴承安装位的结构强度，又减轻了电机整体重量，在移动负载比如机器人关节、移动滑台上安装时可减少运动部件的整体惯量，提升动态响应性能。
