集成制动功能的直流伺服驱动电机结构

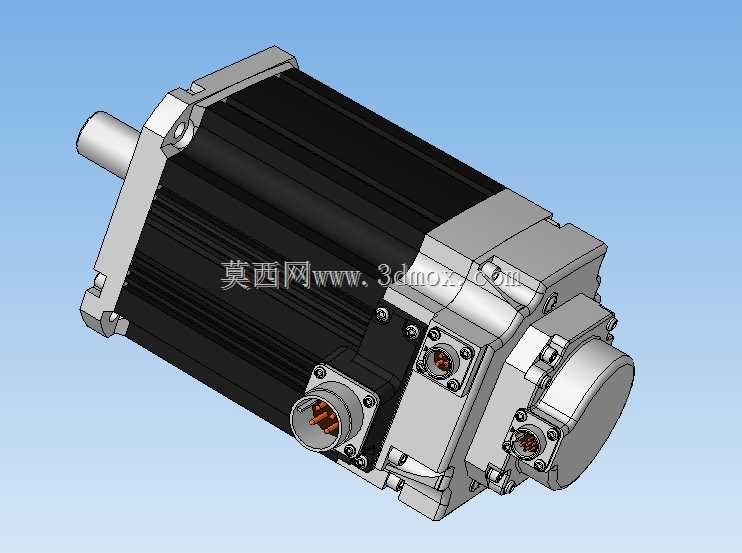

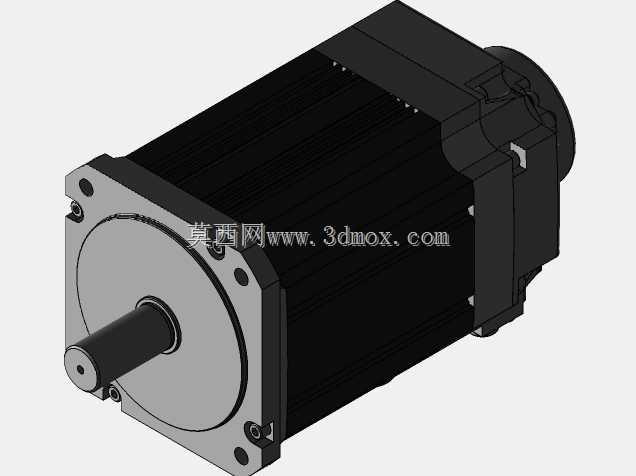

　　这款带制动器的直流伺服电机，在自动化产线传动、精密数控进给、机器人关节驱动这类对停机位置精度有硬性要求的场景里适配性极强，普通伺服电机断电后受负载惯性拖拽会出现滑移，而集成的制动模块能在断电瞬间锁止输出轴，避免垂直轴类负载下坠、工位偏移引发的工件报废甚至设备碰撞问题。从结构设计逻辑来看，整个电机采用方型机座加端盖定位的组合方案，机座主体的散热筋沿轴向平行排布，不是随意做的装饰结构，筋条高度、间距经过热仿真校核，保证电机持续额定扭矩输出时，绕组热量能通过机座快速传导到周边空气，避免长期高温导致磁钢退磁。输出轴端采用标准圆柱轴伸加键槽的配合形式，轴伸的同轴度、端面跳动公差控制在伺服传动要求的微米级，和联轴器、

　　同步带轮连接时不会出现偏载引发的振动。尾部集成的制动模块和电机本体采用共壳体设计，没有额外突出的安装法兰，整体安装边界和同功率段常规直流伺服电机保持一致，设备端做安装板设计时不需要额外预留避让空间，安装孔位采用端盖法兰对角布置的螺纹孔，既可以用法兰式安装固定在设备侧壁，也能通过机座底部的安装脚做卧式固定，两种安装方式的定位基准统一，切换安装形式时不需要重新调整轴系对中。接线端口采用侧置的航空快插接头，电源、编码器、制动模块的接线接口做了物理防呆设计，不同功能的接头针脚定义、插接方向完全不同，现场接线时不会出现错插问题，接头的密封结构能满足车间常规的粉尘、少量溅水防护要求，不需要额外做防护遮罩。内部结构上，

　　制动模块采用失电制动的摩擦片结构，正常通电工作时制动线圈吸合摩擦片，和输出轴的转动部件完全脱开，不会额外增加转动阻力，避免电机空载电流过高；当控制回路断电或者触发急停信号时，线圈立刻失电，弹簧推动摩擦片压紧制动盘，靠摩擦力锁止输出轴，制动力矩匹配电机的额定堵转扭矩，不会出现锁止力不足的滑移问题。做三维建模时，整个电机的所有配合面公差、安装孔位间距、轴伸尺寸都按照实际选型样本的参数还原，包括接线接头的插接方向、出线空间预留都做了1:1复刻，设备设计阶段直接调用这个模型，就能完成安装干涉检查、走线空间校核，不需要后期打样时再反复调整安装板尺寸。在光伏组件排版机、电子元件贴装设备的垂直升降轴上，这类带制动的伺服电机是核心驱动部件，

　　既可以靠伺服的闭环控制实现微米级的进给定位，又能靠集成制动器保证断电时升降轴不会下坠砸坏下方的精密工件，相比外加独立制动器的方案，集成式设计的整体轴向长度更短，能节省设备内部的安装空间，减少传动链的额外连接环节，提升整体传动刚性。模型还原时还考虑了电机的维护空间，尾部编码器的调试盖、制动模块的摩擦片检查口都做了独立的结构表达，设备做维护性设计时，可以预留对应的操作空间，不需要拆解电机整体就能完成常规的参数调试、易损件检查。
