三菱HG-JR701M交流伺服电机结构设计

　　在自动化产线的高精度传动场景里，伺服电机始终是决定设备定位精度、动态响应能力的核心执行部件，这款HG-JR701M交流伺服电机的三维结构，完整还原了大功率伺服产品从动力输出、信号反馈到接线防护的全维度设计细节，能直接给设备选型、结构适配、安装校核提供可靠的三维参照。从实际应用场景来看，这类中大功率交流伺服电机常被用在数控机床进给轴、大型包装机械主传动、工业机器人重载关节、自动化仓储堆垛机行走驱动这类需要高扭矩输出、精准转速控制的工位，和普通异步电机不同，它能在低速运行时保持稳定的扭矩输出，不会出现普通电机低速爬行的问题，同时可以根据上位机的脉冲指令，精准控制输出轴的转角、转速，满足设备点位控制、轨迹跟踪的严苛要求。

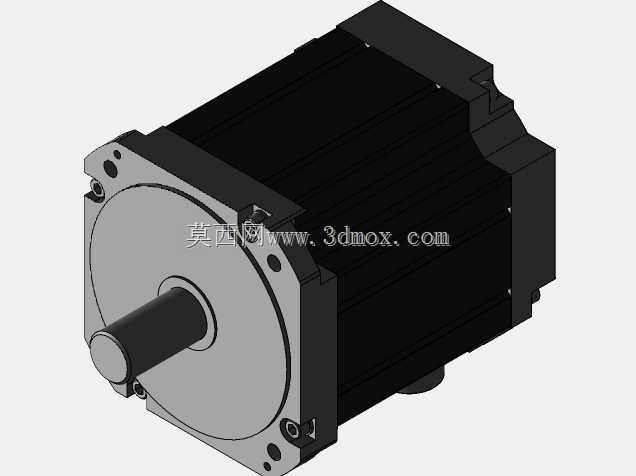

　　从结构设计思路来看，这款电机采用了方形定子机座的结构形式，和传统圆形机座相比，方形外壳的安装贴合面更大，在设备安装板上固定时的抗振性能更好，尤其是在设备频繁加减速的工况下，方形机座的四个安装脚能均匀分散固定应力，避免长期运行后安装螺栓出现疲劳松动。机座主体采用散热筋一体化的压铸结构，黑色的散热段沿轴向布置了多道平行散热筋，能在电机持续额定输出时，通过自然对流或者配套风冷带走定子绕组产生的热量，保证绕组温度维持在绝缘等级允许的范围内，避免高温导致的磁钢退磁、绕组老化问题。

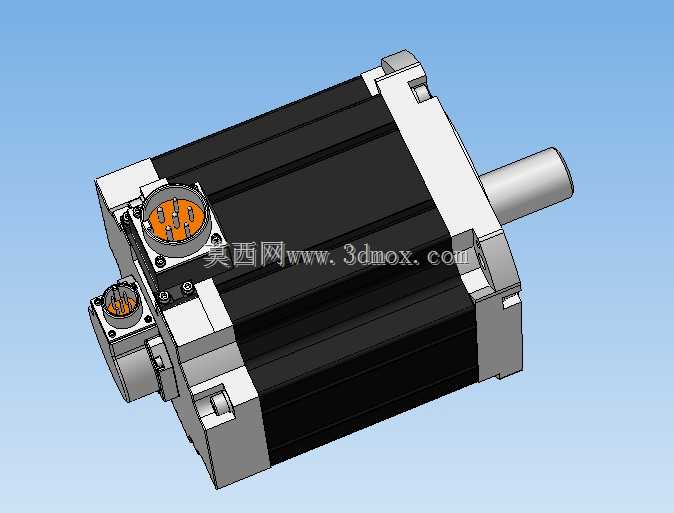

　　动力输出端采用了标准圆柱轴伸设计，轴端预留了键槽安装位，在和负载端联轴器、同步带轮或者行星减速机连接时，可以通过平键传递扭矩，避免高速启停时轴和连接件之间出现打滑。输出轴的轴承位采用了双轴承支撑结构，靠近输出端的深沟球轴承承担径向负载，后端的轴承同时承担少量轴向负载，能承受传动过程中皮带拉力、齿轮啮合带来的径向力，保证输出轴的回转精度，长期运行也不会出现轴端跳动超差的问题。电机的后端集成了两个圆形的接线连接器，分别是动力接线端和编码器信号端，两个接口采用了不同的针脚定义和防呆结构，现场接线时不会出现插错的问题，连接器本身带IP65级的密封结构，能在有少量切削液、粉尘的车间环境下使用，避免水汽、粉尘进入电机内部造成绕组短路或者编码器信号异常。编码器端内置了高分辨率的位置反馈元件，能实时把转子的位置、转速信号反馈给伺服驱动器，形成闭环控制，这也是伺服电机能实现精准定位的核心结构，建模时完整还原了编码器的安装腔、接线引脚的位置，在做设备布线设计时，可以直接参照模型预留连接器的插拔空间，避免后续装配时出现接线干涉。

　　从安装边界尺寸来看，这款电机的安装法兰采用了标准的大功率伺服安装尺寸，法兰止口、安装孔的孔位间距都符合行业通用的安装规范，在替换同功率等级的其他品牌伺服时，不需要重新加工设备的安装板，能降低设备改型的成本。电机的总长度、轴伸长度、接线端的突出高度都在模型里做了1:1的还原，在做设备整体布局时，可以直接把模型导入装配体，校核电机和周围钣金罩壳、走线槽、其他传动部件的安全间隙，尤其是在一些安装空间紧凑的设备里，提前通过三维模型确认安装边界，能避免实际装配时出现电机和周边部件干涉、接线空间不足的问题。另外模型里也还原了电机表面的铭牌安装位、吊环安装孔，在大功率电机吊装、设备维护时，可以参照吊环孔的位置设计吊装工装，避免吊装过程中磕碰电机的接线端或者输出轴。

　　在实际的结构设计工作中，这类精准的伺服电机三维模型能大幅减少选型阶段的尺寸核对工作量，不需要反复对照样本手册测量尺寸，直接通过模型就能完成安装干涉检查、连接部件的适配设计，比如给电机选配减速机时，可以直接根据模型的轴径、法兰尺寸匹配对应的减速机型号，确认两者的连接止口是否匹配，轴长是否合适，避免出现选型错误导致的配件返工。同时在做设备的动态仿真时，也可以参照模型的质量分布、转动惯量参数，给仿真设置准确的负载参数，提前验证设备的加减速性能是否满足设计要求，减少现场调试的周期。
