铝型材安装式编码器校准调节装置

　　在自动化生产线、输送设备、非标专机的搭建过程中，编码器作为位置、速度反馈的核心传感元件，其安装后的校准精度直接决定了整套运动系统的反馈准确性，很多现场调试场景中，编码器直接固定在铝型材框架上时，往往会因为型材安装孔位公差、装配累计误差、长期运行后的机架微变形，导致编码器转轴与被测运动件的同轴度出现偏差，轻则出现反馈脉冲丢数、测速波动，重则会造成编码器轴承额外受力，大幅缩短传感器使用寿命。这款适配铝型材安装的编码器校准模块，就是针对这类现场痛点设计的集成式安装调节组件，不需要在铝型材上额外加工复杂的调节腰型孔，也不需要叠加多组调整垫片，就能完成编码器多自由度的校准对位。

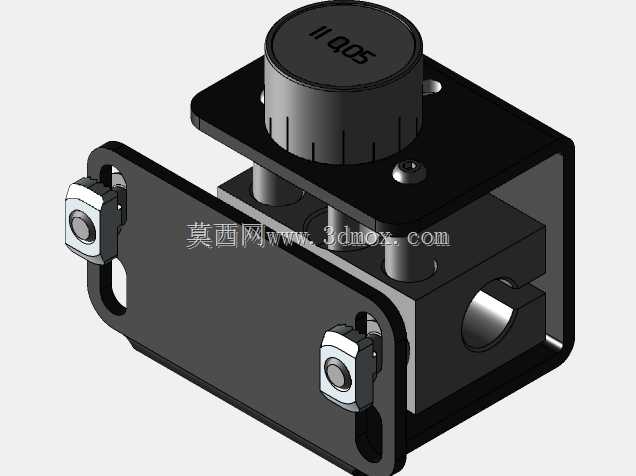

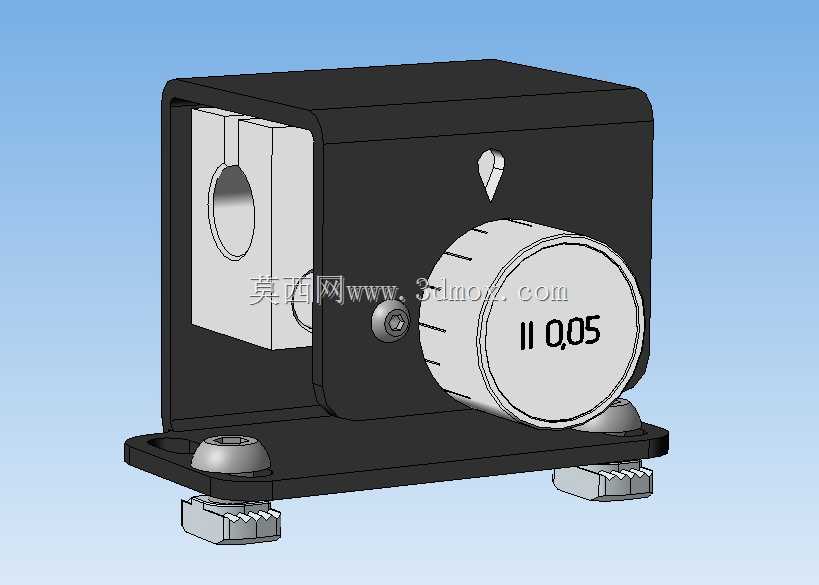

　　从结构设计来看，模块整体采用分体式承托结构，底部是带安装脚的承托底座，四个安装位预留了适配标准铝型材T型螺栓的安装空间，配套的防松锁紧螺母可以在调整到位后快速完成底座固定，不需要额外制作转接板。底座上方的主体承载座分为固定部分与可调部分，固定侧预留了编码器的穿装孔位，孔径适配市面上主流的38mm、50mm外径增量式、绝对值编码器的安装尺寸，编码器装入后可以通过侧顶丝完成初步固定；可调侧集成了带刻度标识的旋转调节旋钮，旋钮表面的刻度线每格对应0.05mm的调节进给量，转动旋钮时可以带动编码器安装座沿垂直于编码器轴线的水平方向做微量平移，调整分辨率足够覆盖现场绝大多数的对位偏差补偿需求，旋钮旁设置的锁紧顶丝，可以在调整到目标位置后锁死调节机构，避免设备运行过程中的振动导致校准位置偏移。

　　实际应用场景中，这类校准模块多用于铝型材框架搭建的皮带输送机、同步带传动模组、分拣线设备的编码器安装环节，以往的编码器安装往往需要现场配钻安装孔，反复打表测量转轴同轴度，单台编码器的校准调试往往要花费半小时以上，采用这款集成模块后，只需要先将模块底座通过T型螺栓预固定在铝型材的对应槽位上，装入编码器后通过旋转调节旋钮，配合百分表测量编码器转轴与被测辊筒、传动轴的径向跳动，就能快速完成同轴度校准，整个调试过程可以压缩到十分钟以内，大幅降低现场装配的调试难度。

　　从安装边界尺寸来看，模块整体的长宽高尺寸控制在紧凑范围内，不会占用铝型材框架上过多的安装空间，底座的安装孔位间距适配欧标40系列、45系列通用铝型材的槽距，不需要额外定制转接配件；模块的调节行程覆盖正负2mm的偏移补偿量，足够抵消铝型材切割、机架装配过程中产生的绝大多数累计公差，调节机构采用螺纹进给的传动方式，没有多余的传动间隙，调整过程中不会出现窜动问题，锁紧后的重复定位精度可以保持在0.02mm以内，完全满足工业级传感设备的安装精度要求。

　　结构细节上，模块的承载部分采用硬质铝合金材质加工，表面做黑色阳极氧化处理，既保证了结构强度，又能在工业现场环境中具备基础的防锈抗腐蚀能力，调节旋钮采用外露式设计，不需要拆卸任何外罩就能完成校准操作，设备后期维护时如果出现编码器位置偏移，不需要拆解整个安装座，直接松开锁紧顶丝就能重新完成校准，大幅降低后期运维的工作量。在一些需要频繁更换编码器、或者需要定期校准反馈精度的设备上，这种集成式校准模块还能减少备件更换时的对位工作量，更换同规格编码器时只需要将新编码器装入安装孔，微调旋钮确认同轴度即可，不需要重新调整底座的安装位置，能有效缩短设备的停机维护时间。

　　需要注意的是，这类校准模块在安装时要保证底座与铝型材的安装面完全贴合，避免固定时出现底座翘曲导致调节机构卡滞，调节过程中要缓慢转动旋钮，避免进给量过大导致编码器转轴与被测轴出现硬接触，校准完成后必须将侧顶丝与调节旋钮的锁紧件完全锁死，防止设备长期运行产生的振动造成位置偏移。相较于传统的固定式编码器安装座，这种带校准功能的集成模块，把原本需要现场加工、多件拼接的安装结构整合为单个标准化组件，既降低了非标设计的出图工作量，也能提升现场装配的标准化程度，减少因为安装人员技术水平差异导致的编码器安装质量参差不齐的问题。
