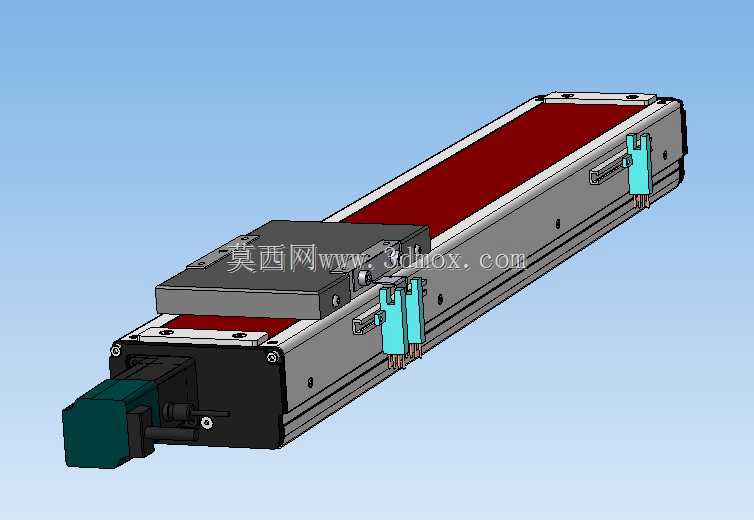

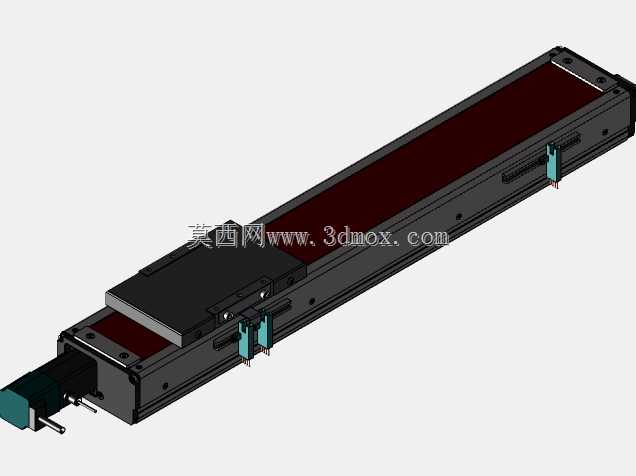

四百毫米行程封闭式直线滑台模组

　　这款直线运动滑台模组在3C电子组装、光伏组件搬运、小型工件点位移栽这类需要中等行程直线往复动作的自动化场景中适配性极强，很多桌面式点胶设备、小型检测工位的上下料执行端都会选用同结构的模组作为核心传动载体，相比开放式的同步带或者丝杠传动结构，它自带的全封闭防尘钢带能有效阻隔车间内的浮尘、加工碎屑进入传动腔体，在有少量切削液飞溅、粉尘浓度偏高的机加工辅机工位也能稳定运行，不用频繁拆解清理内部传动副。从结构设计逻辑来看，这款模组采用侧装驱动端的布局，驱动电机通过联轴器直接连接内部的滚珠丝杠副，传动间隙控制在极小范围内，重复定位精度可以满足绝大多数中低速精密移栽的需求，滑座部分集成了四个内置的线性滑块，和本体内部的高精度导轨配合，

　　能承受垂直于运动方向的倾覆力矩、径向载荷，不用额外加装辅助导向结构就能直接搭载末端执行器，比如气动夹爪、吸盘架、点胶阀这类常见的作业端部件。本体采用挤压铝型材一次成型，型材本身的截面经过力学优化，在400毫米的有效行程下，自身挠度控制在允许范围内，水平安装时不需要额外增加支撑筋板就能保证运动过程的平稳性，垂直安装时只要匹配对应规格的制动电机，就能避免断电后滑座下坠的风险。安装边界方面，模组本体两侧预留了标准的T型安装槽，既可以从底部通过沉头螺丝直接固定在设备安装板上，也可以通过侧面的T型螺母搭配压板实现快速装调，滑座的端面和顶面都加工了统一规格的安装螺纹孔，孔位间距符合通用工业模组的安装标准，

　　和市面上多数同规格的末端执行器安装板可以直接适配，不用重新设计转接法兰。驱动端的电机安装座支持适配不同法兰规格的伺服或者步进电机，设计时预留了足够的安装空间，不管是搭配增量式编码器的普通伺服，还是带刹车的抱闸电机都能顺利装配，不需要额外加工转接件。模组两端的限位块内置了硬限位缓冲胶垫，在软限位失效的情况下能硬接触挡住滑座，避免滑座冲出行程造成设备损坏，侧面预留的传感器安装槽可以随意调整原点、正负限位的光电开关位置，设备调试时可以根据实际作业行程灵活调整限位点位，不用在本体上额外钻孔攻丝。钢带的张紧结构设计在模组两端的端盖上，日常维护时只需要调整端盖上的张紧螺丝就能保证钢带和本体顶面的贴合度，避免粉尘从钢带缝隙进入内部，

　　日常保养只需要按照运行周期从注油嘴向内部丝杠和导轨加注润滑脂即可，维护操作十分简便，不需要完全拆解模组本体。在实际选型搭配时，这款400毫米行程的模组可以根据负载重量、运行速度需求选择不同导程的丝杠，搭配不同功率的驱动电机，就能适配从几公斤到几十公斤不等的负载需求，运动速度范围可以覆盖从每秒几毫米的低速精密对位到每秒数百毫米的快速移栽场景，在很多非标自动化设备的设计中，这类封闭结构的直线滑台是优先选用的直线传动部件，既能缩短设计周期，不用从零开始设计导轨、丝杠、防护罩的整套结构，也能保证设备运行的稳定性，降低后期维护的频率。
