带交叉滚轮的200mm行程直线导轨结构

　　在精密检测设备、小型自动化装配工位、光学调整平台这类对运动直线度、重复定位精度有较高要求的场景里，常规滚珠直线导轨的预压调节难度、安装空间占用往往难以适配紧凑布局的需求，交叉滚轮式线性导轨的结构方案，正是针对这类小行程、高精度、低负载的直线传动场景做的定向优化。这款导轨的额定有效行程为200mm，导轨截面宽度方向尺寸控制在4mm级别，整体采用双列交叉排布的滚轮作为滚动体，区别于传统滚珠导轨的点接触受力形式，滚轮与导轨滚道之间为线接触，同等安装尺寸下能承受更大的垂直载荷与倾覆力矩，同时运动过程中的摩擦阻力波动更小，低速运行时不会出现滚珠导轨常见的爬行现象，能满足微米级进给的运动平稳性要求。从结构设计逻辑来看，

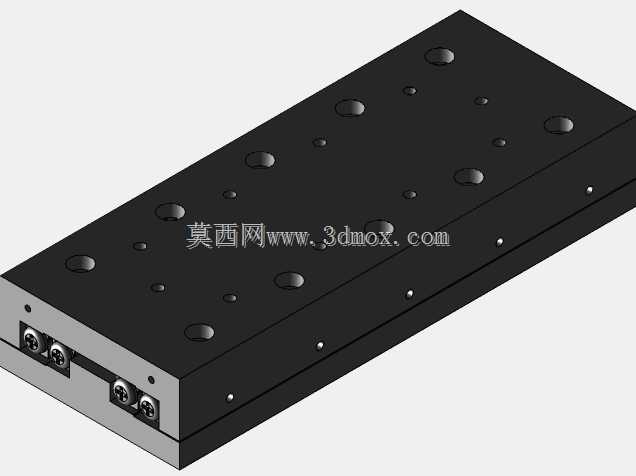

　　这款导轨采用集成式的保持架结构，将所有交叉排布的滚轮约束在保持架的对应安装槽内，避免设备运行过程中滚轮出现偏斜、脱落的问题，导轨的主体轨道采用淬硬钢磨削加工，滚道表面粗糙度控制在Ra0.8以下，保证滚轮滚动过程中无卡滞、磨损均匀。安装边界上，导轨的底座部分预留了均匀排布的沉头安装孔，可直接通过内六角螺丝固定在设备的安装基准面上，滑块部分同样预留了对应规格的螺纹安装孔，用于搭载需要做直线运动的负载部件，安装时不需要额外加工复杂的定位槽，只要保证安装基面的平面度满足0.02mm/100mm的要求，即可通过螺丝锁紧完成初步装配，后续可通过侧边的微调顶丝调整导轨的预紧力，消除传动间隙，适配不同负载下的刚性需求。实际应用中，

　　这类小行程交叉滚轮导轨常被用在半导体晶圆检测的微调平台、生物医疗设备的样本进给机构、精密量仪的测头移动模组上，相比同行程的滚珠导轨，它的整体结构高度更低，能有效压缩设备的垂直方向安装空间，同时交叉排布的滚轮可以同时承受来自上下、左右四个方向的载荷，不需要额外搭配辅助导向块，就能满足多方向受力的使用需求。设计过程中需要注意，滚轮的保持架采用自润滑工程塑料材质，日常使用不需要额外加注润滑脂，避免油污污染洁净车间的作业环境，导轨的两端设置了限位挡块，防止保持架在超程运行时从轨道中脱出，挡块采用缓冲橡胶垫接触，能降低行程末端的碰撞冲击，延长导轨的使用寿命。在选型适配时，需要注意这款导轨的额定动载荷适配1kg以内的精密负载，不适合大载荷、

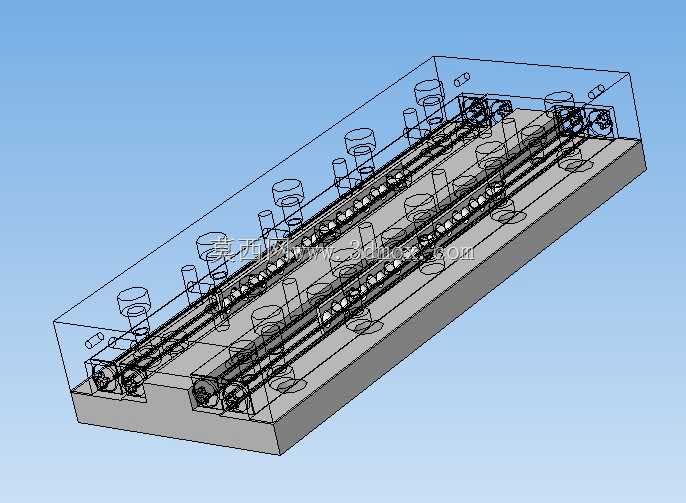

　　长行程的传动场景，安装时要避免敲击导轨滚道面，防止滚道出现凹坑导致运动精度下降，装配前需要用无水乙醇擦拭安装基面与导轨的安装底面，保证接触面无铁屑、毛刺，锁紧螺丝时要按照对角线顺序逐步拧紧，避免导轨因锁紧力不均出现弯曲变形，影响运动直线度。从结构细节来看，滚轮的销轴采用不锈钢材质，与滚轮内孔之间为间隙配合，滚轮可绕销轴自由转动，交叉排布的滚轮分别与导轨的两个内侧滚道接触，相邻滚轮的轴线呈90度垂直排布，这样的布局可以让导轨在承受垂直向下的载荷时，一半滚轮承受主载荷，另一半滚轮承受反向的倾覆力矩，在承受水平方向载荷时，同样有对应的滚轮承担受力，不管负载来自哪个方向，都能保证滚动接触的受力均匀，不会出现局部应力集中的问题。相比传统的滑动导轨，这种交叉滚轮导轨的摩擦系数仅为0.002-0.004，驱动负载所需的推力更小，可以搭配小功率的微型丝杆或者音圈电机使用，进一步降低整套传动机构的功耗与体积，在便携式检测设备、桌面级自动化仪器这类对空间、功耗要求严苛的场景里，这类导轨的适配性远优于常规的直线传动部件。
