三菱HG-JR220K24W0C交流伺服电机结构

　　这款大功率交流伺服电机的三维结构还原，完全围绕中大型工业设备的重载驱动需求展开建模，所有安装接口、散热结构、外接部件的尺寸边界都严格对照实物测绘参数搭建，没有做任何简化处理，方便结构设计人员直接调用到设备总装图中做干涉校验、布局规划。从实际应用场景来看，这类22kW级的中大功率伺服电机，主要适配大型注塑机的锁模轴驱动、重型龙门机床的进给轴传动、大型桁架机械手的长行程重载移动模组、冶金生产线的辊道精准调速驱动这类需要大扭矩输出、高动态响应的工况，相比普通异步电机，它能实现0.01度级的位置控制精度，转速波动控制在0.1%以内，满足高精度传动的需求。

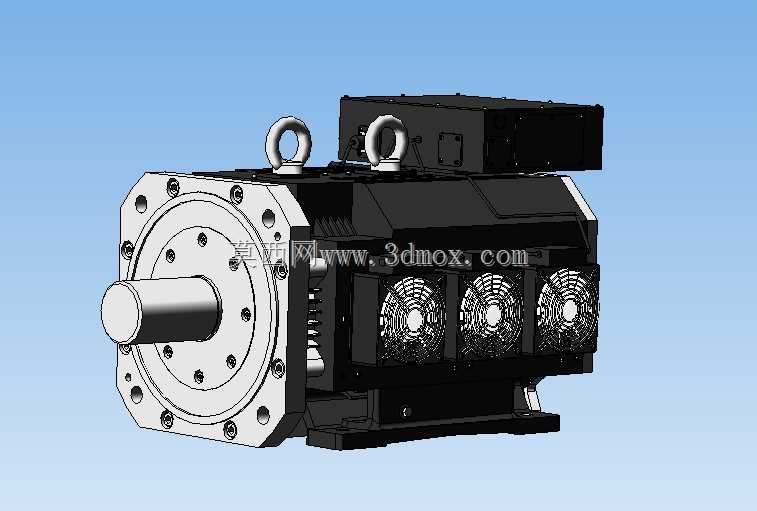

　　建模过程中优先还原了前端法兰的安装定位细节：前端采用方形带止口的安装法兰，止口直径、法兰安装孔的孔距、通孔直径、轴伸长度、轴径以及轴上的键槽尺寸都严格按照对应功率段伺服电机的行业安装标准设定，安装面的平面度公差在模型里做了隐含标注，设计人员选型时不需要再额外核对安装边界，直接将法兰面对齐设备安装板即可完成装配定位，轴伸部分的配合公差按照k6级过渡配合设定，和联轴器、带轮的配合间隙完全符合机械设计手册的推荐值，避免装配时出现过盈量过大或者间隙过大导致的传动抖动问题。机壳顶部的两个吊环是建模时特意保留的细节，这类重量超过百公斤的大功率电机，车间装配时必须通过吊环起吊，模型里还原了吊环的螺纹规格、安装位置，方便设计人员在做设备布局时预留足够的起吊操作空间，避免吊环和周边的线槽、管路出现干涉。

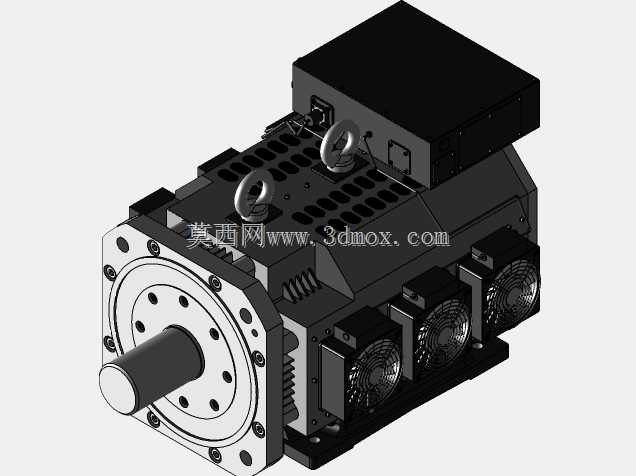

　　机壳尾部的散热结构是这款电机设计的核心部分，模型里完整还原了三个轴流散热风扇的安装位置、风扇罩的通风孔结构，以及散热筋的排布走向：和小功率伺服电机的自然散热不同，20kW以上级别的伺服电机持续运行时的发热量很大，三个独立风扇形成的强制风冷风道顺着机壳表面的轴向散热筋流动，能将定子绕组的工作温度控制在绝缘等级允许的范围内，建模时特意保留了风扇的接线盒位置、风扇的外凸尺寸，方便设计人员预留散热通风的空间，不要将电机尾部紧贴设备壁板安装，避免遮挡进风路径导致散热效率下降。机壳顶部的独立接线盒结构也做了完整还原，接线盒的进线口位置、接线端子的排布空间、盒盖的安装螺钉位置都和实物一致，设计人员布线时可以直接从模型里提取接线盒的坐标位置，规划动力线、编码器线的走线路径，避免出现线缆长度不足、折弯半径不够的问题。

　　从设计思路上，整个模型采用分模块建模的逻辑，将定子壳体、转子轴、前端法兰、后端盖、散热风扇、吊环、接线盒拆分为独立的零件体，既方便设计人员拆解查看内部结构，也可以根据自身的设计需求修改局部特征，比如调整轴伸长度适配特殊的传动结构、更换法兰安装形式适配立式/卧式安装场景。模型里所有的圆角、倒角、安装螺钉的位置都没有省略，甚至电机底部的安装脚尺寸、安装脚的长圆孔调节范围都做了精准还原，对于需要做卧式安装的设备场景，可以直接通过底部安装脚固定在设备底座上，不需要额外设计转接法兰。另外，电机尾部的编码器安装位置也做了预留空间，模型里标注了编码器的安装腔尺寸，方便设计人员根据自身的控制需求选配不同分辨率的编码器，不需要额外修改电机的后端盖结构。

　　在实际选型装配过程中，很多设计人员容易忽略电机的外轮廓干涉问题，这款模型将电机的最大外轮廓尺寸，包括风扇罩的外凸高度、接线盒的顶部高度、吊环的起吊状态高度都做了1:1还原，在做总装布局时，可以直接通过模型的碰撞检测功能，排查电机和周边的防护钣金、管路、其他传动部件的间隙，一般要求电机周边预留至少30mm的通风间隙，同时要保证接线盒的操作空间足够，方便后期接线维护。另外，模型里的轴伸部分做了轴肩定位结构，和联轴器装配时的定位尺寸准确，不需要额外做定位轴套的设计，减少装配时的零件数量。对于需要搭配减速机使用的场景，前端法兰的止口尺寸可以直接和标准行星减速机、齿轮减速机的输入法兰适配，不需要额外加工转接板，大幅缩短设计周期。
