工业级直流伺服电机结构三维设计

　　这款直流伺服电机的三维结构设计，完全围绕工业自动化场景的实际装机需求展开，在做结构建模前，首先梳理了这类电机的核心应用场景：覆盖中小型数控设备进给轴驱动、自动化产线定位模组动力输出、工业机器人关节驱动、专用设备精准调速传动等多个对转速、扭矩、位置控制精度有较高要求的工况，这类场景下电机不能只满足输出扭矩的基础要求，还要兼顾安装适配性、接线维护便利性、长时间运行的结构可靠性。从设计思路上看，建模时优先还原了电机的分体式装配逻辑：机身主体采用散热筋一体化的壳体结构，黑色段为定子组件封装区域，表面的纵向散热筋不是装饰结构，是按照自然对流散热的路径排布，在没有强制风冷的工况下，能保证定子绕组热量快速导出，避免长时间高负载运行出现过热退磁；

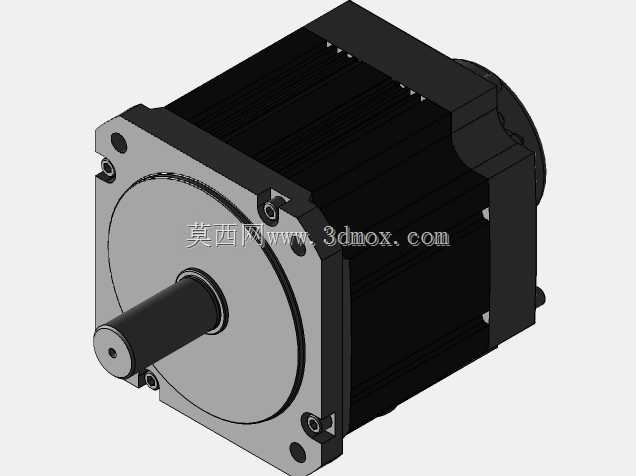

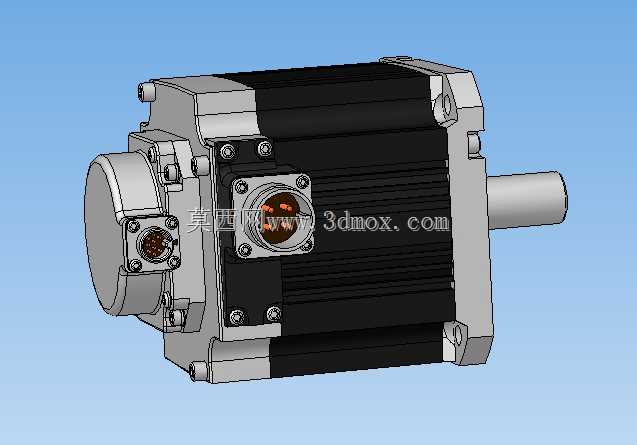

　　两端的端盖采用定位止口配合结构，和机身壳体的配合公差按照H7/k6的过渡配合设计，保证定子和转子的同轴度，避免运行时出现扫膛问题。输出轴端采用标准圆柱轴伸，带键槽结构，建模时还原了轴伸的台阶定位面，安装联轴器或者同步轮时可以靠台阶面做轴向定位，不需要额外加轴套调整位置，轴伸的直径、伸出长度都匹配通用伺服安装的尺寸边界，能直接适配市面上绝大多数标准规格的联轴器、行星减速机输入端，不需要做额外的转接结构。机身尾部的编码器侧端盖，预留了编码器安装腔，同时侧面设计了两个航空插头接口，分别对应动力线和编码器信号线，接口的安装位置做了下沉式设计，插头插装后不会突出机身最大外轮廓，避免设备布线时插头和周边机架、线槽出现干涉，

　　航空插头的固定法兰采用四个螺丝锁紧，防护等级可以满足车间常规的粉尘、少量溅水工况，不需要额外做防护套。安装法兰方面，前端盖的安装止口、安装孔位完全遵循通用伺服电机的安装尺寸规范，孔位分布圆直径、止口直径、法兰端面到轴伸端面的距离都和同功率段的标准伺服电机保持一致，设备做选型替换时，不需要重新加工安装板，也不需要调整电机和传动部件的同轴度，直接替换即可。建模过程中对所有装配边界都做了干涉检查：比如转子组件和定子内壁的间隙、轴承安装位的挡圈槽深度、接线端子和端盖内部的安全间隙、尾部编码器码盘和读头的安装间隙都做了1:1还原，没有出现结构干涉或者装配间隙不合理的问题。从实际用途出发，这款直流伺服电机相比交流伺服，在低压供电的移动设备、

　　车载自动化设备、直流供电的专用设备场景下适配性更强，不需要额外配置整流模块，直接接入直流母线即可工作，同时保留了伺服电机的位置闭环、速度闭环控制能力，低速运行时扭矩输出平稳，不会出现步进电机的低速抖动问题，高速运行时转速波动小，定位精度可以满足绝大多数工业场景的要求。外形尺寸上，机身的最大外轮廓是方形结构，比同功率的圆形机身电机更方便安装固定，安装时可以靠机身的平面做定位，不需要额外做防转结构，机身长度控制在合理范围内，对于安装空间局促的设备，比如小型桌面数控设备、内嵌式的产线模组，也能顺利装入，不会出现长度超界的问题。另外在细节结构上，电机机身的四个角做了倒角处理，安装时不会划伤操作人员或者线缆，端盖的固定螺丝采用内六角圆柱头螺丝，螺丝头沉入端盖表面，不会突出法兰平面，保证法兰和设备安装面可以完全贴合，不会出现间隙导致的安装同轴度偏差。接线腔内部预留了线缆固定位，布线时可以把线缆压紧固定，避免设备运行时的振动拉扯导致接线端子松脱，提升长期运行的可靠性。
