280mm行程交叉滚轮直线导轨结构

项目分类:导轨 发布时间:2023-07-08 ID:695856

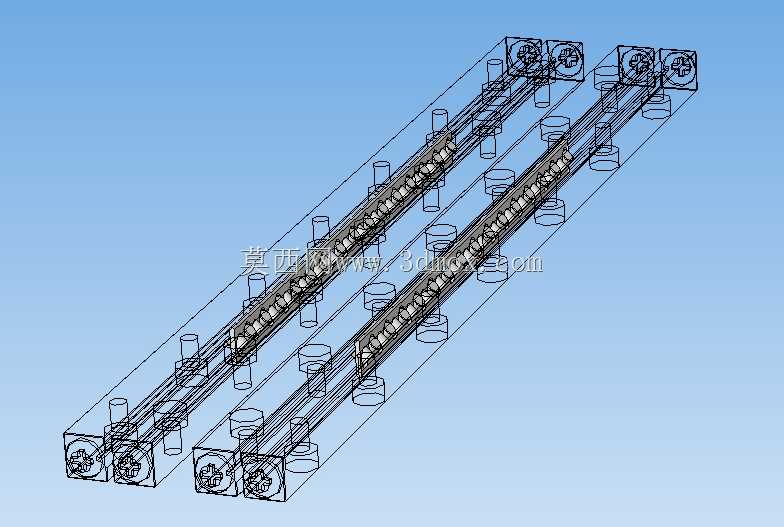

  • 280mm行程交叉滚轮直线导轨结构

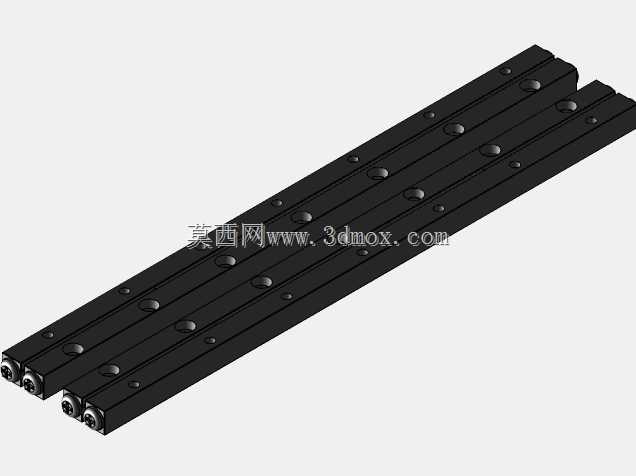

  • 280mm行程交叉滚轮直线导轨结构

  在精密滑台、检测工位移载、光学设备调焦机构这类对直线运动精度有较高要求的场景里,常规滚珠导轨的预紧调节难度、安装空间占用往往难以适配紧凑布局的需求,交叉滚轮式线性导轨的结构方案,正是针对这类窄空间、高刚性、低摩擦的直线传动需求开发的。这套导轨采用双轨平行排布的结构形式,单根导轨宽度控制在4mm规格,额定有效行程做到280mm,刚好覆盖多数中小型精密移载机构的行程需求,不需要额外拼接导轨段,避免了拼接带来的行走精度误差、接缝处卡顿的问题。从结构设计逻辑来看,交叉滚轮的排布方式是把圆柱滚轮以90度交错的方式嵌装在导轨滑块的保持架内,每一组滚轮分别和导轨的两个垂直滚道面接触,相比传统钢球循环的导轨结构,滚轮和滚道的接触形式是线接触,

  承载能力比同规格钢球导轨高出40%左右,同时滚动摩擦的阻力更小,低速移动的时候不会出现钢球导轨常见的爬行问题,移载过程的平顺性更适合搭载视觉检测、激光加工这类对移动稳定性要求高的负载。安装边界上,这套导轨的安装基面只需要按照导轨本体的安装孔位做沉头孔加工即可,双轨的平行度公差控制在0.02mm/m以内就能满足额定精度要求,不需要额外做复杂的基面刮研,对于设备组装的工艺要求更友好,普通的精加工安装板就能满足装配条件,降低了整机组装的工艺成本。导轨的两端设计了限位挡块结构,防止滑块在行程极限位置脱出导轨,保持架采用耐磨工程塑料材质,在往复运动过程中可以对滚轮做均匀的间距保持,避免滚轮之间出现挤压、错位的问题,

  长时间运行下的精度保持性更稳定。实际应用中,这类导轨常被用在半导体晶圆搬运的小型滑台、实验室精密检测仪器的位移平台、3C产品组装工位的微调机构上,因为本身结构厚度薄,安装占用的Z向空间很小,可以把设备的整体结构做得更紧凑,不需要预留过大的安装避让空间。设计建模的时候,滚道的型面尺寸和滚轮的直径公差做了匹配设计,单边预留了0.005mm的预紧过盈量,装配后可以消除导轨和滑块之间的配合间隙,反向移动的时候不会出现空程误差,对于需要频繁正反向运动的往复机构来说,重复定位精度可以稳定控制在微米级别。另外,导轨的滚道面做了淬硬处理,表面硬度达到HRC58-62,耐磨性能可以满足上千万次往复运动的使用寿命要求,

  日常使用只需要定期在滚道面涂抹少量润滑脂即可,不需要复杂的维护流程,相比气浮导轨这类高精度传动方案,成本更低,对使用环境的洁净度要求也没有那么苛刻,普通工业车间环境下就能稳定运行。从结构细节来看,滑块上预留了标准的螺纹安装孔,可以直接连接负载安装板,不需要额外设计转接件,减少了传动链上的连接环节,也避免了转接件带来的装配累积误差。双轨平行使用的时候,只需要固定其中一根导轨作为基准轨,另一根导轨可以做微量的侧向间隙补偿,抵消安装基面的平行度误差,降低了现场安装调试的难度,对于没有高精度加工设备的小型设备厂商来说,也能顺利完成装配并达到设计的运动精度要求。
