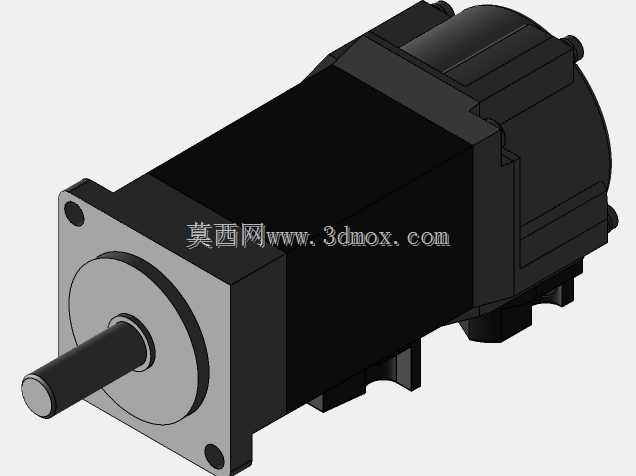

三菱HG-KN13J交流伺服电机三维结构

　　在非标自动化设备的传动选型环节，小功率交流伺服电机的三维模型是布局阶段的核心参考依据，这款HG-KN13J型号的伺服结构，适配100W级的负载驱动需求，常见应用在3C电子装配工位的小型滑台驱动、点胶设备的XYZ轴进给、小型包装机械的送膜辊驱动、检测设备的精密位移平台等场景，这类场景对驱动端的定位精度、响应速度有明确要求，同时安装空间往往较为紧凑，需要在布局阶段就确认电机的外形边界与周边结构的干涉情况。从结构设计来看，这款伺服电机采用方形端盖的安装基准面，输出轴为单键圆柱轴结构，轴伸端的端面预留有中心工艺孔，方便装配时的同轴度找正，也可适配不同规格的联轴器、同步带轮等传动连接件。电机本体的外壳分为三段式结构，前端盖为压铸铝合金材质，

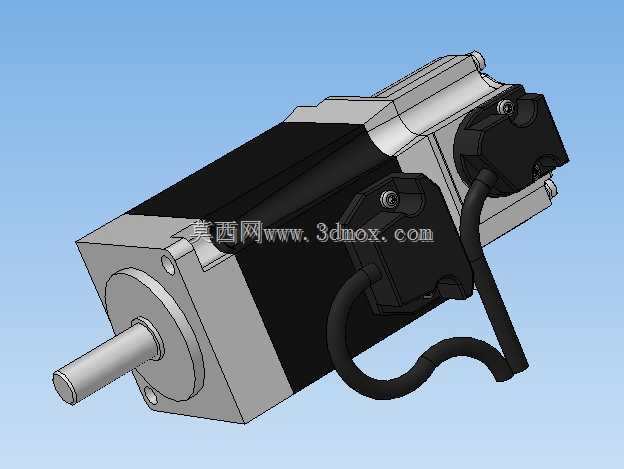

　　承担输出轴轴承的支撑作用，轴承位的同轴度公差直接影响输出轴的径向跳动量，建模时还原了前端盖上的四个安装沉孔位置，这四个孔位是电机与设备安装法兰对接的核心定位基准，孔距尺寸严格对应100W级伺服的通用安装规格，可直接替换同功率段的其他同安装尺寸伺服产品。中段的定子外壳为黑色喷塑处理的金属壳体，表面设计有细微的散热筋结构，虽然100W功率的伺服发热量不大，但连续运行工况下的散热结构仍能保证绕组温度维持在合理区间，避免过热触发过载保护。尾端的两个接线连接器分别对应动力线与编码器线，连接器采用侧出式的弯角结构，相比直出式接头能减少轴向的安装空间占用，建模时还原了接头的卡扣结构与线缆出线的弯曲半径，在做设备布线布局时，

　　可直接参考这个结构预留线缆的弯折空间，避免出现线缆弯折半径过小导致的线芯断裂、接头受力松脱等问题。编码器端的后盖为黑色塑料与金属结合的结构，内置的增量式编码器可实现131072脉冲每转的分辨率，能满足大部分中低速精密进给的位置反馈需求，建模时还原了后盖的密封槽结构，可适配常规IP65等级的防护要求，在有少量切削液、粉尘的车间环境下也能稳定运行。从安装边界来看，这款电机的方形本体边长为40mm，不含输出轴与接头的本体长度约为94mm，输出轴直径为8mm，轴伸长度为25mm，键槽宽度为3mm，这些尺寸在做安装板设计、传动件选型时可直接作为设计依据，不需要额外核对样本参数。建模时对电机的所有外部特征都做了还原，包括壳体上的固定螺丝位置、标签粘贴区域的凹槽、接头的防水密封圈结构，在做设备整体三维装配时，可直接将该模型调入装配体，检查电机与周边的线槽、拖链、安装支架是否存在干涉，尤其是尾端接线区域的空间预留，很多新手工程师在布局时容易忽略接头的插拔空间，导致后期装配时无法正常接线，这个模型完整还原了接头的外形尺寸，可直接模拟接线插拔的操作空间。在实际选型应用中，这款伺服电机的额定转速为3000rpm，额定扭矩为0.32N·m，瞬时最大扭矩可达0.95N·m，适配的负载惯量为电机自身惯量的15倍以内，在做结构设计时，可结合负载的重量、传动方式、运行加速度来核算是否匹配，比如用同步带传动的滑台，滑台重量在5kg以内，导程为5mm的丝杠传动结构，

　　这款电机就能满足快速定位的需求。另外，电机的安装法兰与输出轴的同轴度、端面跳动公差都按照行业通用标准做了建模还原，在做联轴器选型时，可根据输出轴的直径与长度选择合适的梅花联轴器或膜片联轴器，避免出现轴孔不匹配的问题。对于三维建模从业者来说，这个模型的结构拆分清晰，各个部件的装配关系明确，可作为小功率伺服电机建模的参考范本，理解伺服电机的外部结构组成、安装基准设置、接线端的布局逻辑，在后续做其他型号伺服电机建模时，可参照这个结构的比例关系与特征分布，提高建模效率。对于设备选型工程师来说，这个模型可直接用于设备方案阶段的布局评审，不需要等待供应商提供三维模型，就能快速完成整机的初步布局，确认电机的安装位置是否合理，传动链路是否顺畅，大幅缩短方案设计的周期。
