薄壳类零件板件冲压成型模具结构

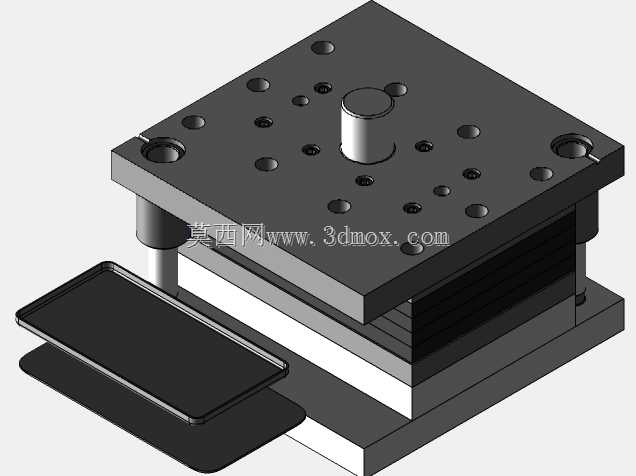

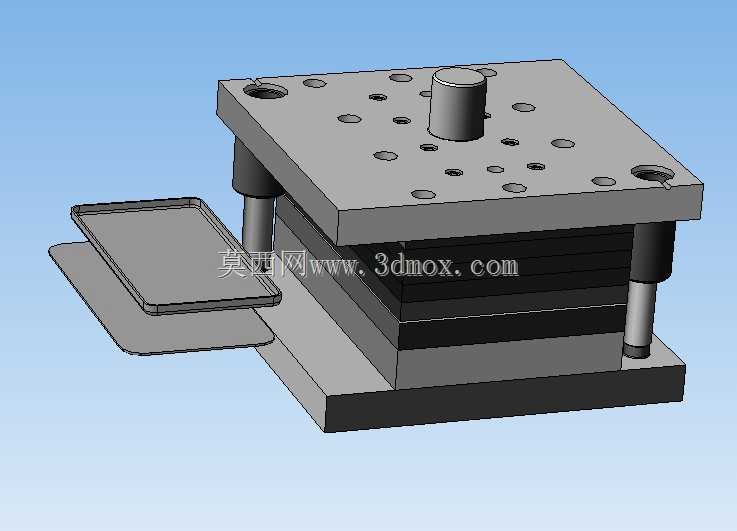

　　这套成型模具针对扁平薄壳类板件的批量冲压成型工序开发，适配消费电子类外壳、小型五金盖板类零件的压型作业，在日常冲压生产场景中，可直接安装于普通开式压力机的工作台面，配合自动化送料机构或人工送料完成连续冲压作业。从结构布局来看，整套模架采用标准后侧导柱导向结构，两根导柱搭配配套导套实现上下模的精准合模定位，导向间隙控制在0.02mm以内，能够承受连续冲压过程中的侧向偏移力，保证长期冲压作业的成型精度稳定性，避免合模错位导致的零件壁厚不均、成型轮廓缺料等常见冲压缺陷。上模部分设置有独立的模柄安装位，可直接与压力机滑块端的装夹孔配合固定，无需额外加工转接法兰，适配市面多数通用吨位的冲压设备装夹尺寸边界。上下模座均采用加厚钢板加工而成，

　　模座表面分布有多组沉头安装孔，分别用于固定凸模、凹模固定板以及卸料板组件，所有安装孔的位置度公差控制在0.01mm范围内，保证各功能组件装配后的同轴度要求。模具的成型型腔针对薄壳零件的外翻轮廓做了专门的让位设计，凹模入口处设置有1.5度的入模斜度，既方便板料送料定位，也能减少成型过程中板料与型腔壁的摩擦阻力，降低零件表面的拉伤概率；凸模部分设置有均匀分布的透气孔，避免成型过程中型腔内部憋气导致的零件局部凹陷、成型不到位问题。卸料板采用弹性卸料结构，内置多组等距分布的矩形弹簧，合模时弹簧压缩提供足够的压料力，防止板料在成型过程中出现起皱、窜动，开模时弹簧复位带动卸料板将成型完成的零件从凸模上平稳脱出，

　　避免零件卡滞在凸模表面影响连续生产。整套模具的闭合高度、开模行程均按照通用压力机的参数区间设计，安装时无需对设备进行特殊改造，模座的长宽尺寸适配常规压力机工作台的T型槽分布间距，可直接通过T型螺栓完成快速装夹固定。在实际生产应用中，这套模具可适配0.3-1.2mm厚度的冷轧钢板、铝合金板以及不锈钢薄板的成型作业，通过更换不同的成型镶块，即可快速适配轮廓尺寸相近的不同型号薄壳类零件的生产需求，大幅降低多品种小批量生产场景下的模具开发成本。模具的导柱导套配合面做了高频淬火处理，表面硬度达到HRC58以上，能够承受每分钟30-60次的连续冲压频次，长期作业下导向面的磨损量极小，可减少日常维护的频次与成本。

　　上下模的合模行程限位设置在模座四角，采用等高套筒作为硬限位部件，保证合模深度的一致性，避免成型过程中凸模进给过深导致的零件壁厚过薄、甚至型腔开裂问题，同时也能防止设备过载对模具本身造成的刚性损伤。从成型工艺逻辑来看，这套模具属于单工序成型模，板料经过前期的落料工序后送入这套模具的定位槽内，一次合模即可完成整个薄壳轮廓的压型作业，成型后的零件轮廓尺寸一致性好，边缘无明显飞边，后续仅需做简单的毛边处理即可进入下一道表面处理工序，能够有效缩短零件的整体加工流程，提升批量生产的作业效率。
