双列交叉滚轮式直线导向导轨结构

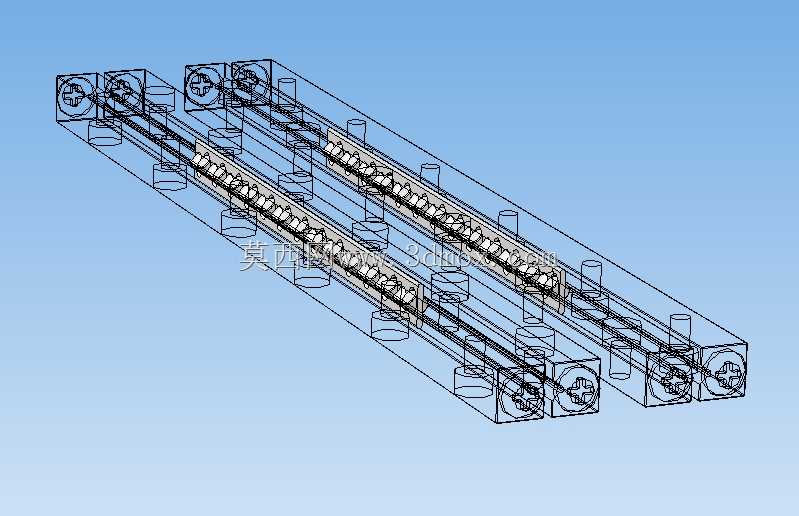

　　在精密滑台、检测工位位移模组、小型自动化装配单元的直线导向环节，交叉滚轮导轨的应用占比逐年提升，这类导向结构相比传统滚珠导轨，在抗倾覆力矩、耐冲击载荷、低速运行平稳性上有明显优势，尤其适合短行程、高频次往复运动的工位布局。本次呈现的双列交叉滚轮线性导轨，采用四组端座配合双平行轨道的布局，单组轨道内置交叉排布的圆柱滚轮，滚轮轴线相互垂直交错，可同时承受来自垂直方向、水平侧向以及翻转方向的复合载荷，无需额外增加辅助导向块就能满足多方向受力的使用需求。

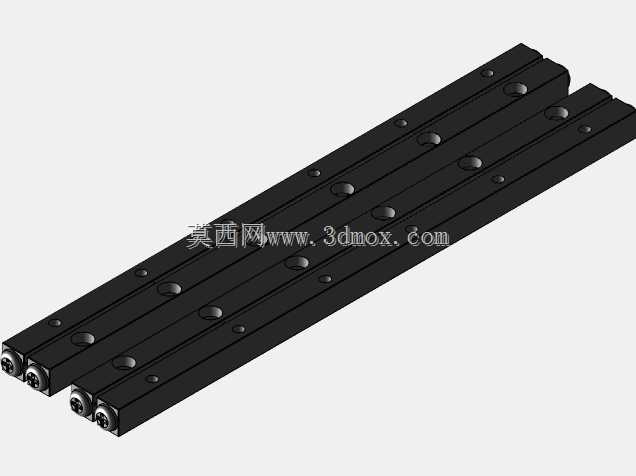

　　从实际安装边界来看，该款导轨适配4mm规格的滚轮组件，有效行程覆盖240mm，轨道主体采用矩形截面的型材基体，安装孔位沿轨道长度方向等距排布，端座位置预留了与滑台连接的定位销孔与螺纹安装孔，安装时可先通过定位销完成轨道与安装基面的位置校准，再通过内六角螺钉完成锁紧固定，无需复杂的配磨工序就能达到预期的导向精度。设计阶段针对滚轮的保持架结构做了优化，保持架采用分段式限位设计，避免高速往复运动时保持架出现窜动卡顿，滚轮与轨道滚道的接触形式为线接触，相比点接触的滚珠结构，接触应力分布更均匀，在同等额定载荷下的使用寿命可提升40%左右，同时滚动摩擦系数稳定在0.002-0.005区间，驱动负载所需的推力更小，适配小型伺服电机或者气缸作为驱动源即可满足动力需求。

　　在实际设备选型应用中，这类导轨常被用在3C产品的屏幕贴合工位、小型零部件的尺寸检测滑台、点胶设备的位移轴、医疗检测设备的样本输送模组中，这类场景普遍对运行平顺性、空间占用率有较高要求，双列平行布置的导轨结构可直接作为滑台的承载主体，滑台台面可直接固定在导轨的移动滑块端面上，无需额外搭建支撑框架，整体结构的空间占用比传统导轨加辅助支撑的布局缩小30%左右。设计过程中需要注意轨道安装基面的平面度公差，建议控制在0.02mm/100mm以内，若基面平面度过大，会导致轨道安装后出现扭曲变形，直接影响滚轮的滚动顺畅度，严重时会出现滚轮卡滞、磨损加剧的问题；另外滚轮的预紧力调整可通过端座的调节螺钉完成，预紧力过大会导致运行阻力升高、驱动负载增大，预紧力过小则会出现导向间隙，影响重复定位精度，实际装配时可通过测量滑台的水平、侧向晃动量来调整预紧力，将晃动量控制在0.005mm以内即可满足大部分精密工位的使用需求。

　　从结构细节来看，导轨的端座集成了滚轮的限位与防尘结构，端座内侧设置有防尘刮片，可阻挡加工过程中产生的切屑、粉尘进入滚道内部，减少滚轮与滚道的磨粒磨损，适配车间多尘的生产环境；轨道的滚道面经过淬硬处理，表面硬度达到HRC58-62，淬硬层深度不小于1mm，可保证长期往复运行下的滚道精度保持性，避免长期使用后出现滚道凹陷、精度丧失的问题。交叉滚轮的排布方式让相邻滚轮的受力方向相互垂直，在承受垂直向下的载荷时，一组滚轮承受垂直方向的载荷，相邻的交叉滚轮则承受侧向的分力，载荷可均匀分散到多组滚轮上，不会出现局部载荷集中的问题，在承受偏载工况时的表现远优于同规格的滚珠直线导轨。对于设备改造项目来说，这类导轨的安装孔位可与部分同规格的传统滚珠导轨互换，无需重新加工安装基面就能完成替换升级，改造成本较低，适合老旧设备的精度升级改造场景。
