做非标设备选型的时候,很多人会在普通滚珠导轨和交叉滚轮导轨之间纠结,其实核心差异点就在负载特性、安装空间和行程适配性上。这次的交叉滚轮直线导轨,适配的是4mm滚道规格、200mm有效行程的使用场景,在小行程精密滑台、检测设备位移模组、小型工装进给工位上的适配性非常突出。从实际应用场景来看,这类导轨常被用在3C检测工位的短距离往复位移、光学调焦平台的直线导向、小型装配工位的滑台承载,相比普通滚珠导轨,交叉滚轮的结构在垂直于运动方向的抗倾覆力矩表现更好,不需要额外增加辅助导向块就能承受一定的偏载,这在紧凑空间的设备设计里能省掉不少安装位。
从功能特性上来说,交叉排列的滚子在V型滚道内做滚动摩擦,运动阻尼比滑动导轨低60%以上,低速运动时不会出现爬行现象,重复定位精度可以稳定控制在微米级,这也是很多精密检测设备优先选这类结构的原因。很多新手工程师在选导轨的时候只看额定动负载,忽略了安装边界的限制,这款导轨的安装孔位采用的是等距沉头孔设计,安装基面只需要按照孔位坐标加工M4螺纹底孔就能直接固定,不需要额外做定位销孔的二次配做,因为导轨本身的滚道和安装基准面的平行度在加工时就已经控制在0.02mm以内,只要安装基面的平面度达到IT7级精度,装配后不需要反复打表调整就能满足导向精度要求。

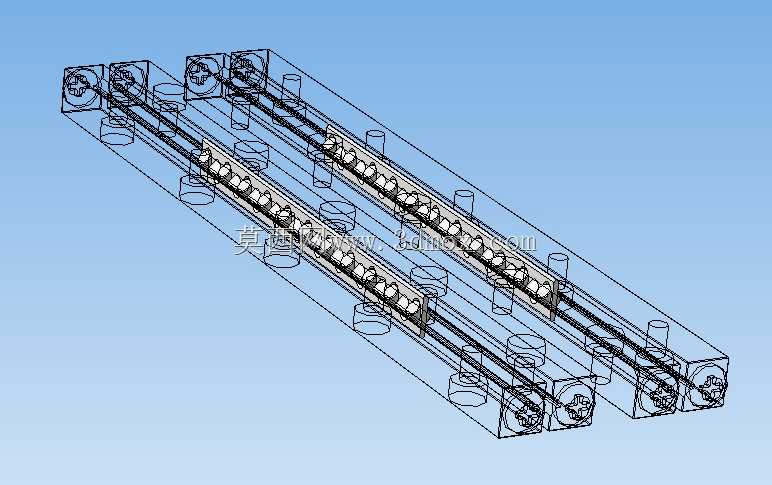

设计思路上,这款导轨采用的是双列交叉滚子对称布局,相邻滚子的轴线呈90度交叉排列,既能承受水平方向的径向负载,也能承受垂直方向的轴向负载,同时还能承受一定的扭转力矩,相比单排滚珠导轨的单点接触受力,交叉滚子的线接触形式在相同导轨截面尺寸下,额定静负载能提升40%左右,很适合安装空间受限但负载要求不低的场合。导轨的滑块部分采用的是分体式保持架结构,滚子在保持架内不会出现脱落、错位的问题,即使把滑块从导轨上抽出来,滚子也不会散掉,这在现场装配的时候能减少很多麻烦,很多老工程师都遇到过普通导轨抽滑块时滚珠掉一地的情况,这种结构就完全避免了这个问题。

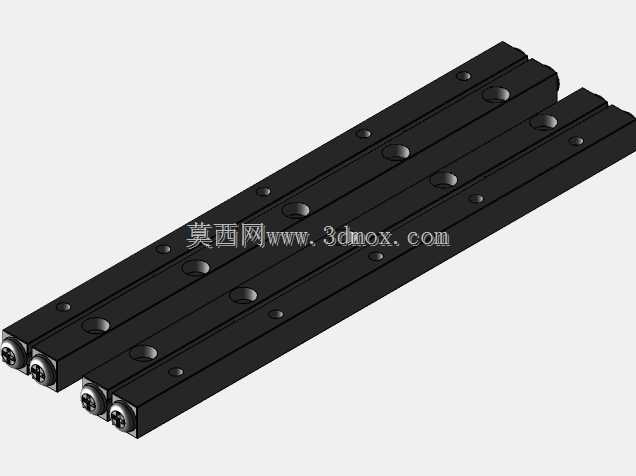

外形尺寸和安装边界方面,这款导轨的总宽度控制在24mm,导轨厚度12mm,200mm行程对应的导轨总长度是280mm,两端预留了30mm的安装余量和限位块安装位,滑块的长度是60mm,滑块上的安装孔位间距是40mm,适配常见的小型滑台连接板尺寸。需要注意的是,这类交叉滚轮导轨在安装的时候,两个导轨的平行度需要控制在0.03mm以内,如果平行度超差,会导致滚子受力不均,出现运动卡顿、磨损加快的问题,另外导轨的预压可以通过端盖的调节螺钉进行微调,根据实际使用的负载和阻尼要求,调整预压量来平衡运动顺滑度和刚性,一般轻负载高速往复的场合预压调至0-0.02mm,重负载高精度的场合预压可以调到0.02-0.04mm,不要盲目加大预压,否则会大幅降低导轨的使用寿命。
在实际使用中,这类导轨的润滑维护也比普通滚珠导轨简单,因为滚道是开放式的V型结构,只需要每隔半年在滚道上涂抹少量锂基润滑脂就能满足润滑要求,不需要复杂的油路设计,也不用定期更换密封件,在无尘车间、普通工业环境下都能稳定运行。很多做小型自动化设备的工程师在设计短行程滑台的时候,总想着用加长滑块的普通导轨来提升刚性,其实在200mm以内的短行程场景下,交叉滚轮导轨的刚性、安装空间、维护成本都更有优势,尤其是在需要频繁往复启停的工位,交叉滚子的滚动接触疲劳寿命比同规格滚珠导轨更长,因为线接触的接触应力更小,长期运行后的精度保持性更好。另外这款导轨的两端可以加装缓冲限位块,直接固定在导轨两端的预留孔位上,不需要额外在安装基板上加工限位安装位,进一步压缩了整体结构的占用空间,对于设备的紧凑化设计非常友好。
