集成制动功能的交流伺服驱动电机结构

　　在自动化产线的垂直轴传动、精密点位定位、需要断电保持位置的工况场景里，普通伺服电机往往需要额外搭配外置制动单元，不仅增加安装空间占用，还会引入额外的传动同轴度误差，集成制动器的交流伺服电机正是针对这类痛点开发的驱动部件。从实际应用场景来看，这类电机广泛覆盖电子制造贴装设备的Z轴升降、数控机床的进给轴保持、包装机械的封切工位驱动、物流分拣设备的精准停位等场景，尤其是在设备突发断电的工况下，内置的制动器可以快速锁止输出轴，避免垂直负载下坠、工位偏移引发的设备碰撞或者产品报废问题，相比外置制动的方案，集成式结构的响应延迟更短，制动动作的同步性更优。

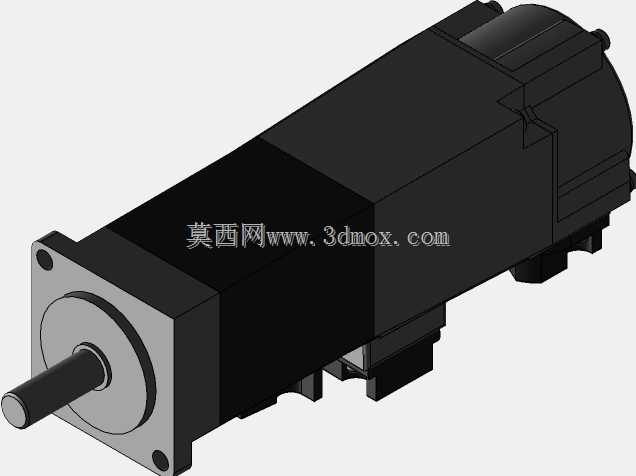

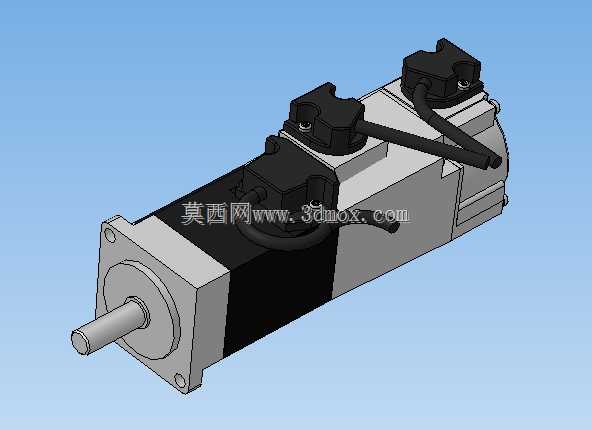

　　从功能特性上看，这款带制动器的交流伺服电机，将制动模块与电机本体做了一体化集成设计，输出轴采用标准的光轴配合键槽传动结构，前端法兰为方形安装基准面，四个安装孔位呈对称分布，适配常规的伺服电机安装支座、行星减速机输入端的连接尺寸，不需要额外做转接法兰的定制加工。电机本体的接线分为两个独立的接口，分别对应动力供电与编码器信号反馈，制动器的供电线路集成在动力接口内部，不需要单独布设制动线路，减少现场布线的复杂度，接线端的防护结构做了凸起的防水台设计，配合线缆接头的密封结构，可以满足车间常规工况下的防泼溅、防尘要求，避免切削液、粉尘进入接线端引发接触不良。

　　在设计思路上，这款电机的结构布局充分考虑了安装空间的兼容性，制动模块布置在电机后端与编码器之间的腔体内，没有额外增加电机的径向尺寸，仅在轴向长度上比同功率不带制动的伺服电机增加了少量尺寸，对于原有设备的改造替换场景非常友好，不需要重新调整安装位的空间预留。电机的外壳采用分段式拼接结构，前端端盖与定子外壳通过止口定位，保证输出轴与定子内腔的同轴度，后端盖同时承担制动器的安装基准面，制动摩擦片直接套在电机转子的尾轴上，断电时弹簧压紧摩擦片实现锁止，通电时电磁力吸合摩擦片解除制动，这种结构的制动间隙不需要频繁人工调整，长期运行的磨损量可以通过结构内部的补偿间隙抵消，降低后期维护的工作量。

　　从安装边界来看，这款电机的前端法兰定位凸台为标准圆柱面，与安装孔的位置度公差控制在0.02mm以内，输出轴的径向跳动公差不超过0.01mm，保证与负载连接时的传动同轴度，避免高速运转时出现径向抖动。电机的整体外形为方形壳体加圆柱输出端的结构，侧面没有突出的结构件，安装时相邻部件的安全间隙只需要预留5mm以上即可满足散热与装配操作需求，尾部的两个接线接口呈90度方向布置，分别朝向电机的顶面与侧面，方便不同布线方向的设备走线，避免线缆弯折半径过小引发的线芯断裂问题。在实际选型匹配时，需要注意制动器的保持扭矩要大于负载端的最大静态扭矩，尤其是垂直升降场景下，要将负载的重力扭矩乘以1.5倍以上的安全系数来匹配对应规格的电机，避免制动扭矩不足出现溜车问题，同时电机的额定转速、额定扭矩要匹配负载的运行需求，集成制动器的电机转子惯量与同规格不带制动的电机基本一致，不会额外增加驱动器的惯量匹配难度，常规的伺服驱动器参数只需要微调制动动作的延迟时间即可适配。

　　在结构细节上，电机的输出轴端面做了中心孔设计，方便安装时打表检测轴的跳动精度，轴伸端的卡簧槽可以用来固定传动轮或者联轴器的轴向位置，避免运转过程中传动件轴向窜动。壳体表面的散热筋沿轴向布置，在电机运转时可以通过转子自带的风叶带动空气沿散热筋流动，带走制动模块与定子绕组产生的热量，即使在频繁启停、制动动作频繁的工况下，也能保证电机绕组与制动线圈的温度在允许范围内，不会出现过热退磁或者制动线圈烧毁的问题。
