三菱HG-JR601交流伺服电机结构模型

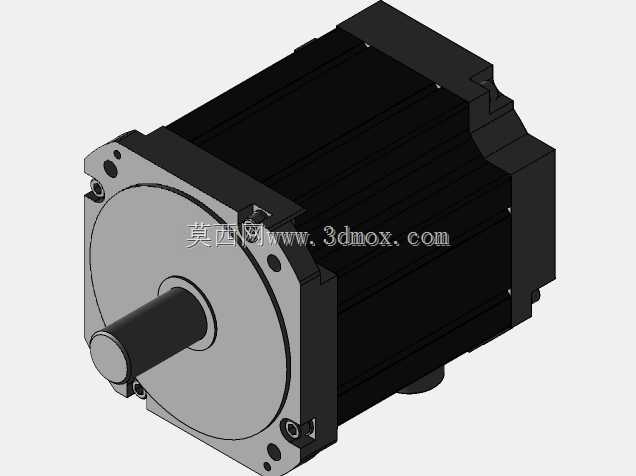

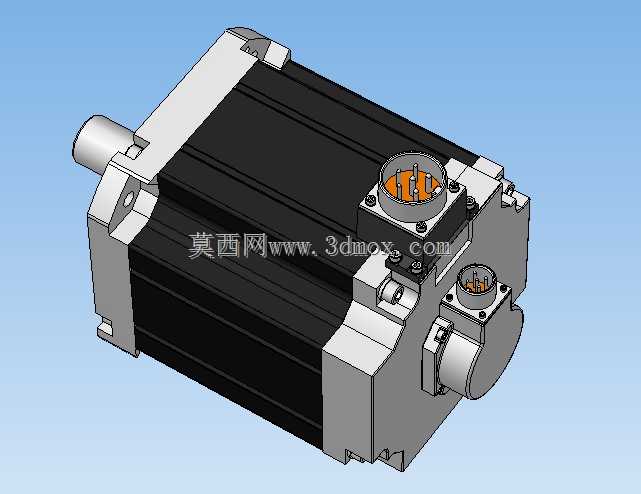

　　在自动化产线的高精度传动场景里，伺服电机始终是决定设备定位精度、动态响应能力的核心执行部件，这款HG-JR601交流伺服电机的三维结构，完整还原了大功率伺服的典型布局，能给做设备选型、结构适配的工程师提供非常具象的参考。先从安装边界说起，这类中大功率伺服的输出轴采用标准键连接结构，轴伸端的安装法兰带定位止口，和设备安装面配合时能保证同轴度公差控制在0.02mm以内，避免高速运转时出现偏载磨损；机身主体的散热筋沿轴向排布，在三维模型里能清晰看到筋条的高度、间距参数，实际选型时要预留足够的径向散热空间，不能和周边走线槽、防护板贴死，否则长时间额定负载运行会触发过热保护。机身上的两个连接器分别对应动力输入与编码器反馈，

　　模型里还原了连接器的安装凸台高度、接线口朝向，做布线设计时要注意给线缆留出最小弯曲半径，尤其是编码器线属于信号传输线，不能和动力线绑缚在一起，避免信号干扰导致的定位丢步。从设计思路上看，这款伺服的后端盖集成了制动单元的安装位，模型里能看到后端的圆形安装腔，对应带制动器的同系列型号可以直接通用主体机身结构，不用重新开模加工外壳，这种模块化设计能大幅降低生产端的零件管理成本，也方便用户根据实际工况选择是否带抱闸功能——比如垂直轴传动场景下，必须选配带制动器的版本，避免设备断电时轴头下滑造成工装或工件损坏。实际应用中，这类大功率交流伺服常用在龙门加工中心的进给轴、大型包装机械的主牵引辊、锂电设备的卷绕机构上，它的转子惯量匹配区间较宽，

　　既能带动大负载转盘做分度运动，也能配合滚珠丝杠做高速往复直线运动。看模型的结构细节，机身的安装脚位带沉头孔，孔位的间距、沉孔深度都和行业通用安装尺寸兼容，做设备改型时如果替换同功率段的其他品牌伺服，不用重新加工安装板，只需要核对轴伸尺寸、连接器引脚定义就能完成适配。编码器端的连接器采用侧出设计，相比后出的结构能缩短电机的轴向总长度，在安装空间局促的设备内部，这种布局能节省至少30mm的轴向空间，给后端的防护盖、走线留出余量。很多刚接触伺服选型的工程师容易忽略油封结构，这个模型里轴伸端的油封安装位清晰可见，实际应用中如果设备的传动侧有切削液、粉尘飞溅，必须确认油封的防护等级，必要时可以加装外置防护套，避免杂物进入轴承腔导致轴承抱死。

　　另外机身表面的接地螺柱在模型上也有体现，现场安装时必须把接地端子可靠接在设备接地排上，既能抑制伺服驱动器运行时的电磁干扰，也能避免外壳漏电带来的安全隐患。从结构建模的角度看，这个模型把定子外壳、转子组件、端盖、连接器、安装法兰这些部件都做了独立的结构还原，不是整体拉伸的简化模型，做设备整体装配时，可以直接把这个模型导入装配体，检查和周边部件的干涉情况，比如同步轮的安装空间、电机尾部和设备护板的安全距离、连接器插拔时的操作空间，这些细节如果靠二维图纸核对很容易出纰漏，用三维模型做预装配能提前规避90%以上的安装干涉问题。还有一个容易被忽略的细节，电机的吊环安装孔在机身上端，大功率伺服自身重量超过20kg，现场安装时必须用吊环配合吊装工具就位，不能硬抬硬塞，否则很容易磕伤轴伸或者碰坏连接器，模型里还原了这个吊环孔的位置和螺纹规格，做设备布局时也要注意吊环安装后和上方横梁、管线的距离，避免后期维护吊装时没有操作空间。
