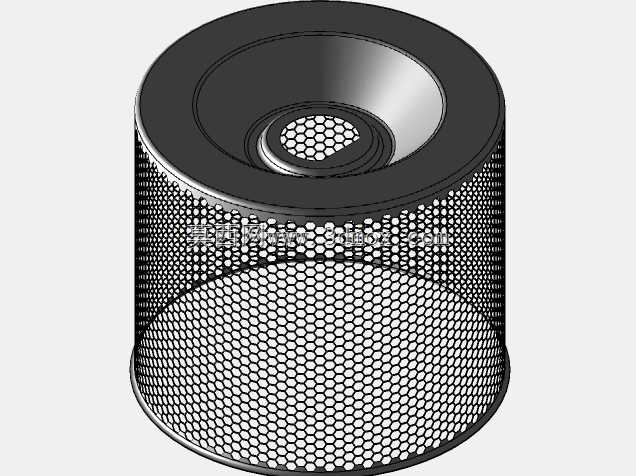

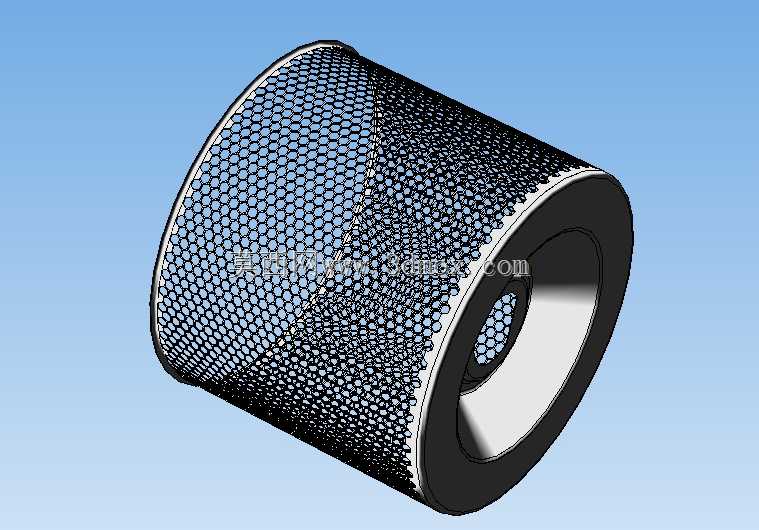

实验室离心机用锥形网筒旋转筛结构

　　这款锥形网筒结构的筛件，主要配套实验室小型离心分离设备使用，在生物医药样品前处理、食品检测固液分离、化工小试料液除杂这类场景中，作为核心分离执行部件承担物料分级、液相澄清、固相截留的作用。不同于工业生产线用的大规格振动筛分设备，实验室场景对筛件的转动同轴度、网孔均匀度、边缘密封可靠性要求更高，毕竟小批量样品的分离精度直接影响后续检测数据的准确性，哪怕局部网孔变形或者接缝漏料，都可能导致实验结果出现偏差。从结构设计逻辑来看，整体采用截锥形筒体构型，而非等径圆柱筛筒，核心考量是离心机高速转动时，物料在离心力作用下会沿着锥面自然向大端滑移，避免物料堆积在筛网局部造成堵孔，同时锥面的倾角经过反复校核，

　　匹配实验室常用离心机3000-8000rpm的转速区间，既保证物料有足够的轴向移动动力，又不会因为倾角过大导致物料停留时间不足、筛分不彻底。筛网部分采用正六边形冲孔网构型，相比方形网孔，六边形孔的应力分布更均匀，高速转动时网面承受的交变离心载荷可以沿着孔边均匀分散，不容易出现网面撕裂、孔型变形的问题，网丝的截面做了圆弧过渡处理，减少细小纤维类物料挂网的概率，降低每次实验后的清理难度。两端的连接法兰采用台阶式定位结构，小端法兰对接离心机的主轴输出端，台阶面的配合公差控制在H7/h6区间，保证装配后整个筛筒的径向跳动量控制在0.05mm以内，避免高速转动时出现动平衡超标、设备振动过大的问题；大端法兰对接离心机的出料端盖，

　　法兰端面开有密封槽，配套嵌入式硅胶密封圈，防止分离过程中未经过筛的物料从装配缝隙泄漏，影响分离效果。整个筛筒的外形尺寸适配常规台式实验室离心机的转子腔安装空间，最大外径不超过180mm，筒体轴向长度控制在220mm以内，安装时不需要对原有离心机的腔体结构做改造，直接替换原有同规格筛件即可使用。网孔的开孔率经过测算控制在62%左右，平衡筛分效率和网面结构强度，开孔率过高会导致网面刚性不足，高速转动下容易出现鼓胀变形，开孔率过低则会降低物料透筛速率，延长离心分离的作业时间。筛筒的两端法兰和网面的连接采用卷边压合工艺，而非焊接固定，避免焊接高温导致网孔局部热变形，同时压合接缝处做了钝化处理，没有尖锐毛刺，操作人员拆装清理时不会划伤手部。

　　在实际使用过程中，这款旋转筛可以适配不同孔径的网面配置，针对不同粒径的物料分离需求，只需要更换对应网孔规格的筛筒即可，不需要调整离心机的其他运行参数，对于实验室多品类样品的分离测试场景适配性较强。设计过程中还做了动平衡校正，每个筛筒在出厂装配前都会经过动平衡测试，在额定转速下的剩余不平衡量控制在2g·mm以内，保证高速运转时的平稳性，减少离心机轴承的额外载荷，延长设备主轴的使用寿命。筛网的材质选用304不锈钢，满足实验室常规试剂的耐腐蚀要求，若涉及强腐蚀性物料分离，也可以更换为316L不锈钢材质的网面，法兰部分同样采用同材质不锈钢加工，避免不同材质接触出现电化学腐蚀的问题，整体结构没有卫生死角，每次使用后可以直接用毛刷配合清洗溶剂冲洗，也可以放入实验室超声波清洗机中做深度清洁，不会出现积液藏污的问题。
