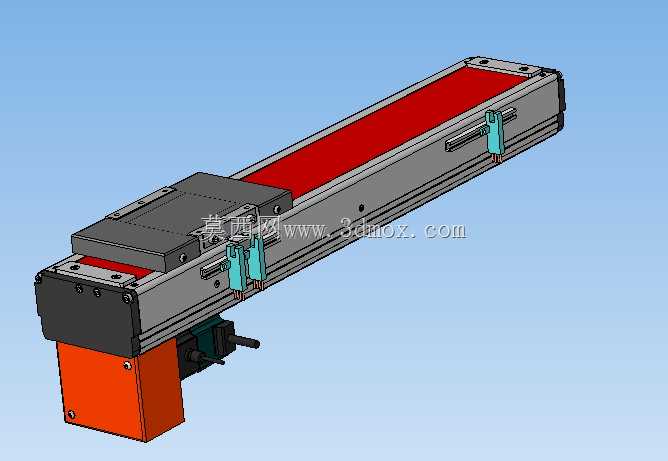

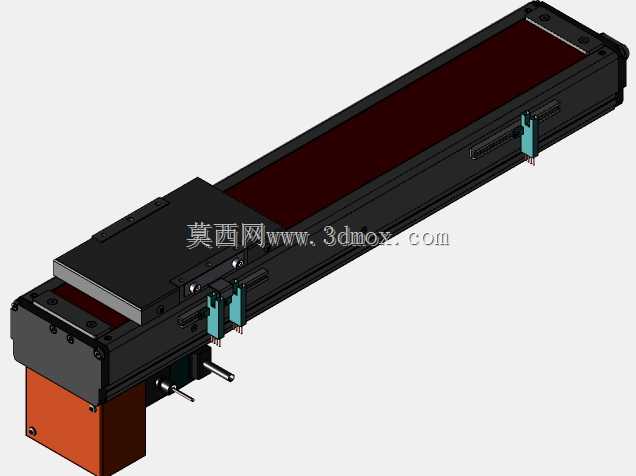

下部驱动350行程直线运动滑台模组

　　这款下部驱动式直线滑台模组，在3C电子装配、小型工件分拣、实验室精密位移平台这类对安装空间纵向高度有严格限制的场景里适配性极强，很多设备布局时Z向安装空间被压缩，常规侧装或者上部电机的滑台会超出安装边界，这种把驱动电机布置在滑台端部下方的结构，刚好能把滑台主体的上表面安装高度压到最低，不会和设备上层的工装、检测探头产生干涉。从结构设计逻辑来看，滑台主体采用挤压铝型材作为基座，型材本身集成了直线导轨的安装基准面，加工时只要一次装夹就能完成导轨安装位、同步带容纳腔、端部安装孔的精加工，能有效控制装配后的直线度误差，避免多零件拼接带来的累积公差。滑台的有效行程设定为350mm，这个行程段刚好覆盖大部分小型自动化工位的移动需求，

　　比如点胶工位的针头移动、视觉检测的相机对位、小型物料的工位转移，既不会因为行程过短无法覆盖工位范围，也不会因为行程过长导致滑台整体刚性下降。驱动部分采用下部折角安装的电机布局，电机输出轴通过同步轮和滑台内部的同步带传动连接，相比丝杆传动的同行程滑台，同步带结构的移动速度更快，噪音更低，维护时只需要定期检查同步带张紧力即可，不需要频繁加注润滑脂，适合在洁净度要求中等、运行节拍较快的装配工位使用。滑台的滑动块上预留了成组的安装螺纹孔，能直接适配标准的工业相机支架、气动夹爪安装板、点胶阀固定座等常用工装，不需要额外加工转接板，能减少设计人员的出图工作量，也能降低装配时的零件数量。滑台两端都设置了硬限位挡块，配合滑动块上的缓冲胶垫，

　　能在程序限位失效时避免滑动块冲出行程，撞坏端部的传动轮或者安装在滑台上的末端执行器，两侧的密封钢带能阻挡车间里的粉尘、加工碎屑进入同步带腔和导轨接触面，延长导轨和传动部件的使用寿命，避免异物卡滞导致的定位精度下降。安装边界方面，滑台的型材基座宽度控制在常规窄型模组的尺寸范围内，下部突出的电机部分的长宽尺寸都经过核算，不会超出基座的宽度投影范围，在密集排布多根滑台搭建XY运动平台的时候，相邻滑台之间不会出现电机干涉的问题，能在有限的设备台面内排布更多的运动轴。滑台的导轨采用预压设计，能消除滑块和导轨之间的间隙，在带载启停的时候不会出现明显的反向间隙，对于需要频繁正反转切换的对位工位来说，能有效提升重复定位精度，减少对位时的调整次数。

　　在实际选型适配的时候，要注意这款滑台的负载能力适配水平安装的轻载场景，如果是垂直安装使用，需要额外选配带刹车的电机，避免断电时滑动块因为自重下滑，撞坏下方的工装或者工件。滑台端部的电机安装座采用可拆卸设计，如果后续需要更换不同功率的电机，只需要更换对应的安装转接板和匹配的同步轮，不需要更换整个滑台主体，能降低设备改造的成本。滑台侧面预留了传感器安装槽，可以直接安装槽型光电开关作为原点和限位传感器，不需要额外设计传感器安装支架，传感器的走线可以顺着型材侧面的走线槽布置，让整体布线更规整，避免走线被滑动块剐蹭破损。
