三菱HF-JP503交流伺服电机三维结构

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对转速、转矩控制精度有严苛要求的场景里，交流伺服电机是核心执行部件，这款HF-JP503型号的伺服结构，建模时完全还原了实物的装配逻辑与安装边界，能直接用于设备整体布局的干涉校验、传动链的动力匹配仿真。从实际使用场景来看，这类中功率伺服电机常被用在包装机械的拉膜辊驱动、电子制造设备的贴装头位移传动、注塑机的开合模伺服控制环节，区别于普通异步电机，它需要配合伺服驱动器完成闭环控制，所以本体上集成的编码器接口、动力接线端子的位置，在建模时都做了1:1的还原，不会出现布局时接线空间预留不足的问题。

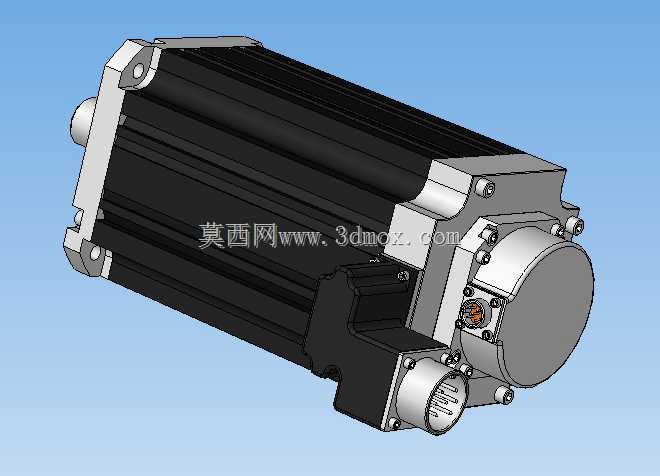

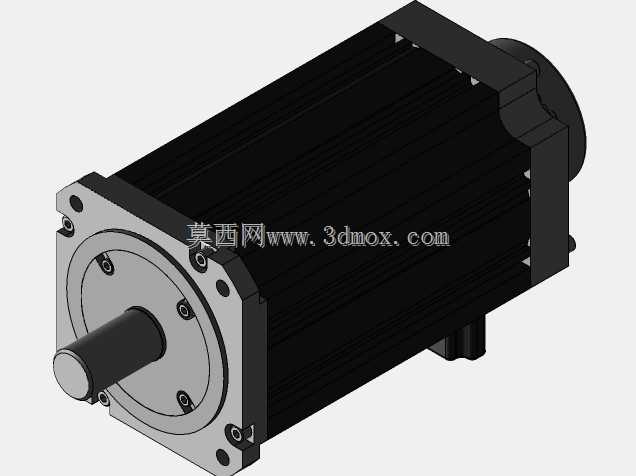

　　设计思路上，这款电机的本体采用方形端盖配合圆柱形定子壳体的结构，并非完全圆柱的外形，方形安装法兰的四个固定孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出法兰面，保证电机和设备安装面完全贴合，避免长期运行出现连接松动。输出轴端采用带键槽的圆柱轴结构，轴伸长度、轴径尺寸都匹配通用伺服的安装规范，搭配常见的梅花联轴器、膜片联轴器都能直接适配，不需要额外做轴的改制。电机尾部的编码器舱做了独立的密封结构，侧面预留的编码器接插件是直角出线形式，相比直头出线能节省轴向安装空间，在设备内部布局紧凑的场景下，不会因为线缆弯折半径不足导致接插件损坏。

　　从安装边界来看，建模时完整还原了电机本体的所有外凸结构，包括侧面的动力接线盒、尾部编码器的接插件凸起、端盖上的固定螺栓头轮廓，在做设备整体装配时，不需要额外预留冗余的避让空间，直接按照模型外轮廓做布局即可。定子壳体表面的散热筋结构也做了细节还原，这些沿轴向分布的散热筋能增加壳体和空气的接触面积，在电机额定转速运行时，依靠自身转动带动的空气流动就能完成散热，不需要额外加装散热风扇，这也是中惯量伺服电机的典型设计，适合安装空间有限、不适合额外加装散热组件的设备场景。

　　功能特性层面，这款电机的转子采用内嵌永磁体的结构，建模时还原了转子和定子之间的均匀气隙结构，这类结构的伺服电机转矩波动小，低速运行时不会出现爬行现象，在做精密定位控制时，能实现0.001度级别的位置控制精度。电机本体的前后端盖都采用轴承室定位结构，轴承安装位的同轴度在建模时做了装配约束还原，能直观看到轴承和轴、端盖的配合关系，在做电机维护拆解的仿真演示时，能清晰展示装配顺序。接线盒内部的接线端子排、接地桩位置也做了还原，在做电气布线设计时，可以直接参考模型上的接线位置规划线缆走向，避免出现线缆长度预留不足、和周边运动部件干涉的问题。

　　很多工程师在做设备选型建模时，往往只做电机的大致圆柱轮廓，忽略接插件、安装沉台、散热筋这些细节，导致实际装配时出现干涉，这款完整的三维结构把所有影响安装的细节都做了还原，不管是做单机设备的布局设计，还是做自动化产线的整体仿真，都能直接调用，不需要再二次修正模型。比如在做立式加工中心的Z轴传动设计时，电机需要安装在主轴箱顶部，尾部的编码器线缆需要拖链走线，模型上接插件的出线方向、位置都和实物一致，能直接在三维环境里规划拖链的弯曲半径，避免实际装机时出现线缆拉扯的问题。另外电机的安装法兰止口尺寸也做了精准还原，止口和设备安装孔的配合公差在模型里做了标注参考，安装时能保证电机轴和传动丝杠的同轴度，减少联轴器的偏磨，延长传动部件的使用寿命。
