带交叉滚轮的短行程直线导轨结构

　　这款交叉滚轮直线导轨，核心适配4mm轨宽规格、120mm额定行程的紧凑安装场景，在小型精密滑台、桌面级检测设备、半导体晶圆微调工位这类对安装空间有严格限制的场合，能替代传统滚珠导轨实现更高刚性的直线导向。从结构设计逻辑来看，交叉排布的滚轮组并非简单堆叠，而是将相邻滚轮的轴线呈90度交叉布置，单组滚轮可同时承受来自垂直方向、水平侧向以及倾覆力矩的复合载荷，这一点和普通单列滚珠导轨只能承受单向载荷的特性有本质区别，在小行程高频往复的工况下，不会出现侧向间隙快速放大的问题。

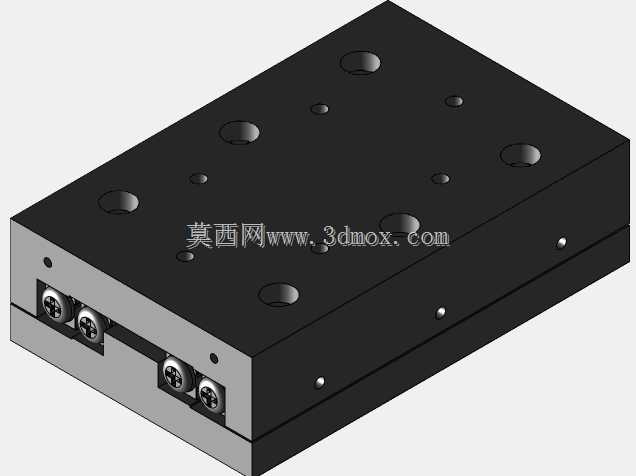

　　从安装边界来看，导轨本体采用一体化磨削成型的安装基准面，底面与侧面的垂直度控制在0.01mm以内，安装时无需额外配磨调整垫，直接通过轨体上预设的沉头孔即可完成与设备基座的锁紧，滑块部分的安装孔位采用对称布局，既可以正装固定负载，也能根据设备布局需求侧装甚至倒装，不会因为安装姿态变化导致滚轮预紧力出现偏移。设计阶段特意将滚轮的保持架采用一体化树脂成型结构，避免了金属保持架在高速往复时产生的振动噪音，同时保持架上预留的润滑脂存储槽，可在一次注脂后满足上千小时的免维护运行需求，适合在无尘车间、洁净检测舱这类不方便频繁补脂的场景使用。

　　在实际应用中，这类小规格交叉滚轮导轨常被用在光学镜头微调机构、点胶机的Z轴导向、小型工装夹具的滑移工位上，相比同规格的滚珠导轨，它的滚动体接触形式为线接触，在承受偏载时的接触变形量更小，当负载端存在小幅倾覆力矩时，导向精度的保持能力要比滚珠导轨高30%左右。建模过程中对滚轮与滚道的接触线做了精确拟合，每一组滚轮的预压量都按照轻预紧等级设置，既保证了零间隙的导向精度，又不会因为预压过大导致滚轮磨损加快。导轨两端的限位挡块采用嵌入式安装，不会额外占用滑块的行程空间，在120mm的额定行程内，滑块可以运行至两端极限位置而不会出现滚轮脱出滚道的问题，同时挡块上预留的缓冲垫安装位，可根据工况需求加装聚氨酯缓冲垫，降低滑块硬接触限位时的冲击。

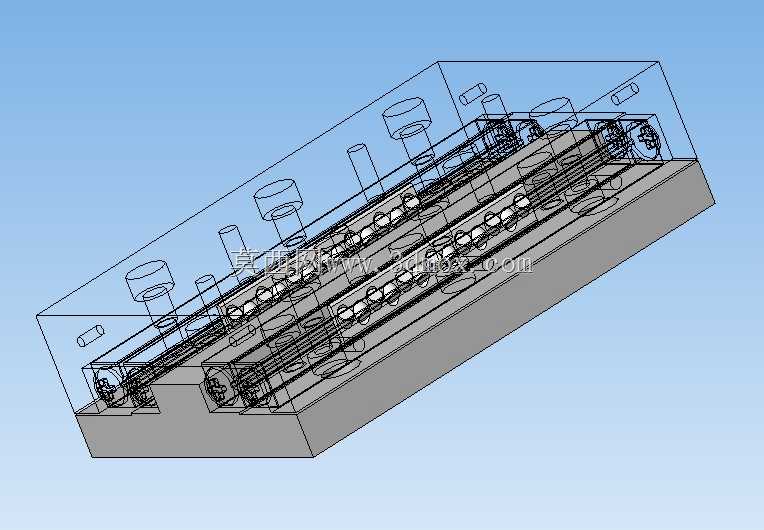

　　从结构细节来看，滚道的截面采用V型设计，与滚轮的V型工作面完全贴合，交叉排布的滚轮分别对应两个方向的V型滚道，在运行时滚轮的自转方向互相垂直，不会出现滚动体互相干涉的问题。建模时还原了导轨上所有的安装孔位、沉头深度、螺纹规格，以及滑块端面的密封刮片结构，刮片采用双唇口设计，可在滑块运行时刮除滚道表面附着的微小粉尘，避免杂质进入滚道造成滚轮点蚀。对于需要做轻量化设计的小型设备而言，这款导轨的整体高度比同行程的滚珠导轨低2mm左右，在对安装高度有严格限制的紧凑工位中，能有效压缩设备的整体尺寸，同时导轨本体采用合金钢淬火处理，滚道表面硬度达到HRC58-62，长期运行下的磨损量极小，可长期保持稳定的导向精度。
